民航干线宽体客机波音787外观结构三维数模

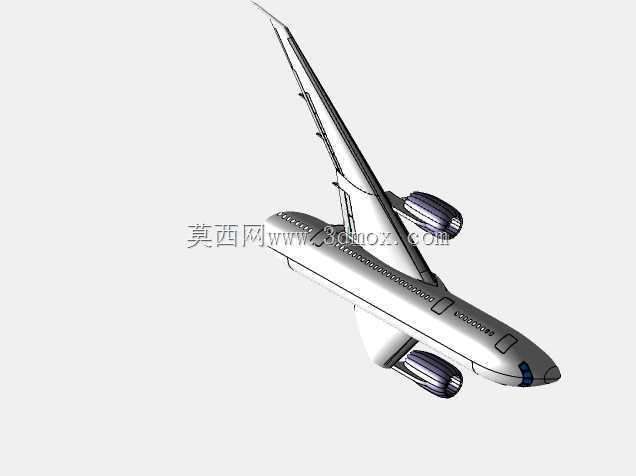

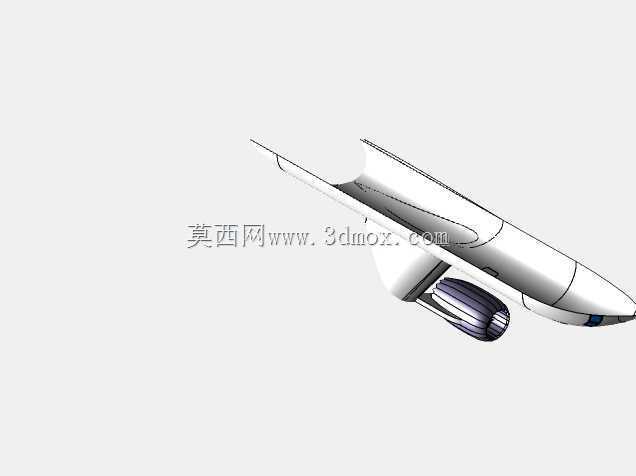

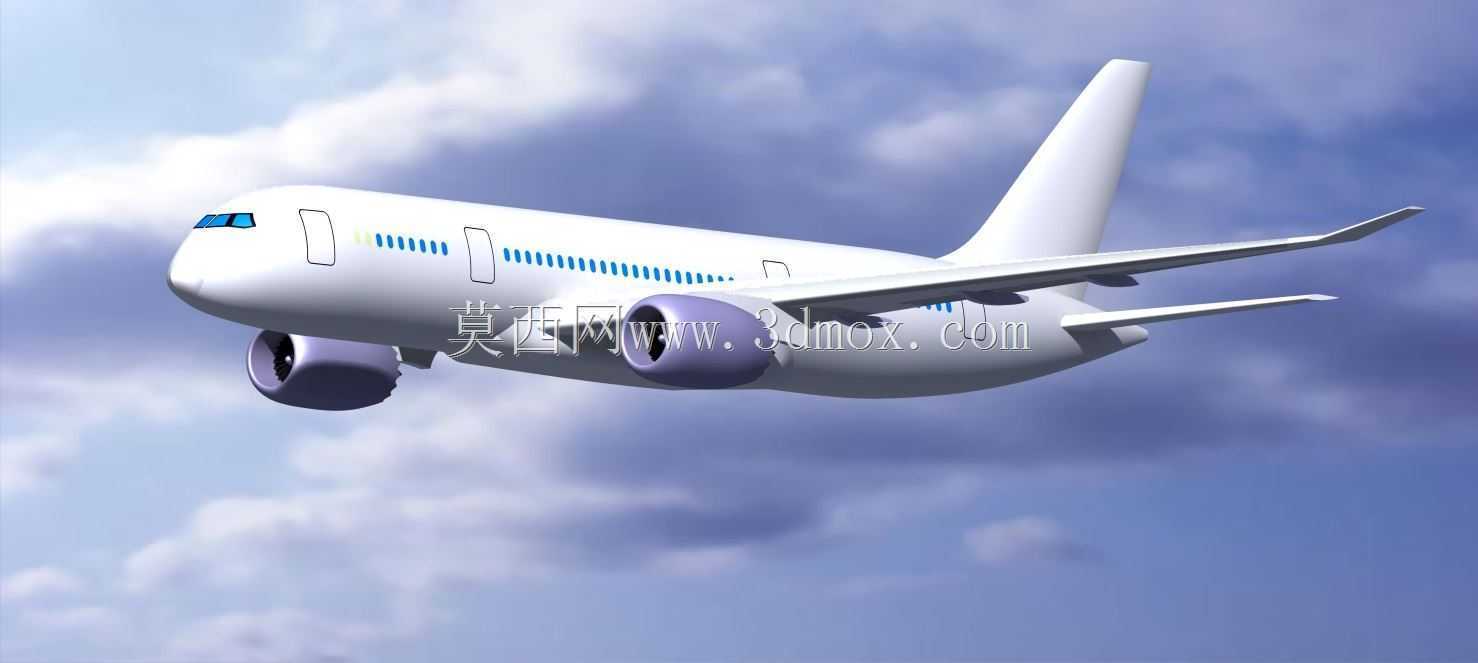

　　这款宽体民用客机的三维数模，还原了双发宽体中远程干线客机的整体气动布局与外观结构特征，建模过程优先匹配民航商用客机的实际气动外形逻辑，没有做过度的艺术化夸张处理。从实际应用场景来看，这类客机主要承担跨洋及跨区域干线民航客运任务，日常执飞中长距离航线，对机身气动效率、结构布局合理性有极高要求，建模时首先围绕巡航阶段的减阻需求做外形拟合，机头部位采用连续曲面过渡设计，避免出现曲率突变的棱边，保证驾驶舱风挡区域与机头蒙皮的衔接顺滑，匹配实际机型的雷达罩安装边界，风挡玻璃的倾斜角度、排布位置都参考实际机型的视野需求设置，不会出现遮挡飞行员正前方及侧下方视野的结构偏差。机身主体采用等直径圆筒段加头尾收缩段的经典民航机布局，

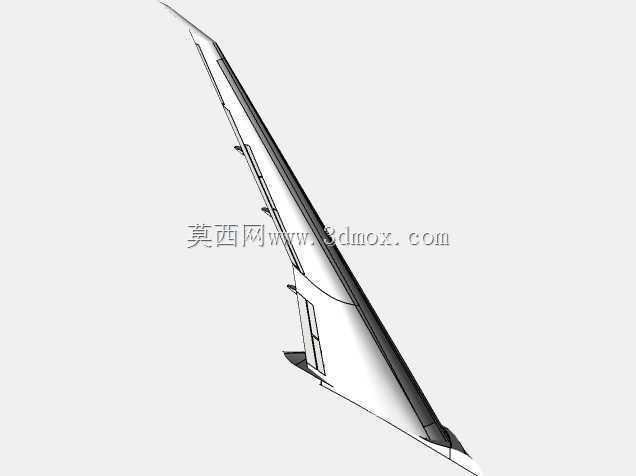

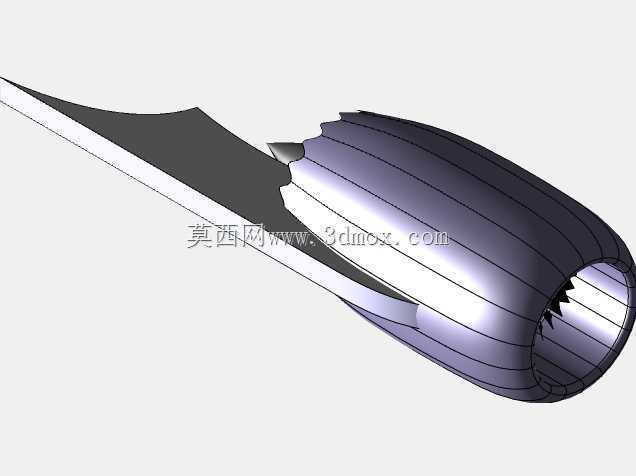

　　客舱舷窗沿机身纵向等距排布，每扇舷窗的尺寸、间距都参考实际宽体机的客舱布局设置，保证机身外部的线条流畅度，机翼采用下单翼布局，安装位置与机身的衔接处做了翼身融合的曲面过渡，减少飞行过程中的干扰阻力，机翼后缘设置了襟翼、副翼的结构分区，翼尖部位加装了斜削式翼梢小翼，能够有效降低翼尖涡流带来的诱导阻力，匹配实际机型巡航阶段的升阻比特性。动力系统采用翼下吊装式双发布局，发动机短舱通过吊挂结构与机翼下方的承力结构连接，短舱的进气道、风扇罩、尾喷口的外形比例都参考实际大涵道比涡扇发动机的尺寸设置，吊挂与机翼、短舱的衔接处做了整流处理，避免出现突兀的结构棱角，降低飞行过程中的气动噪声与阻力。尾翼部分采用常规尾翼布局，垂直尾翼与水平尾翼的翼型、

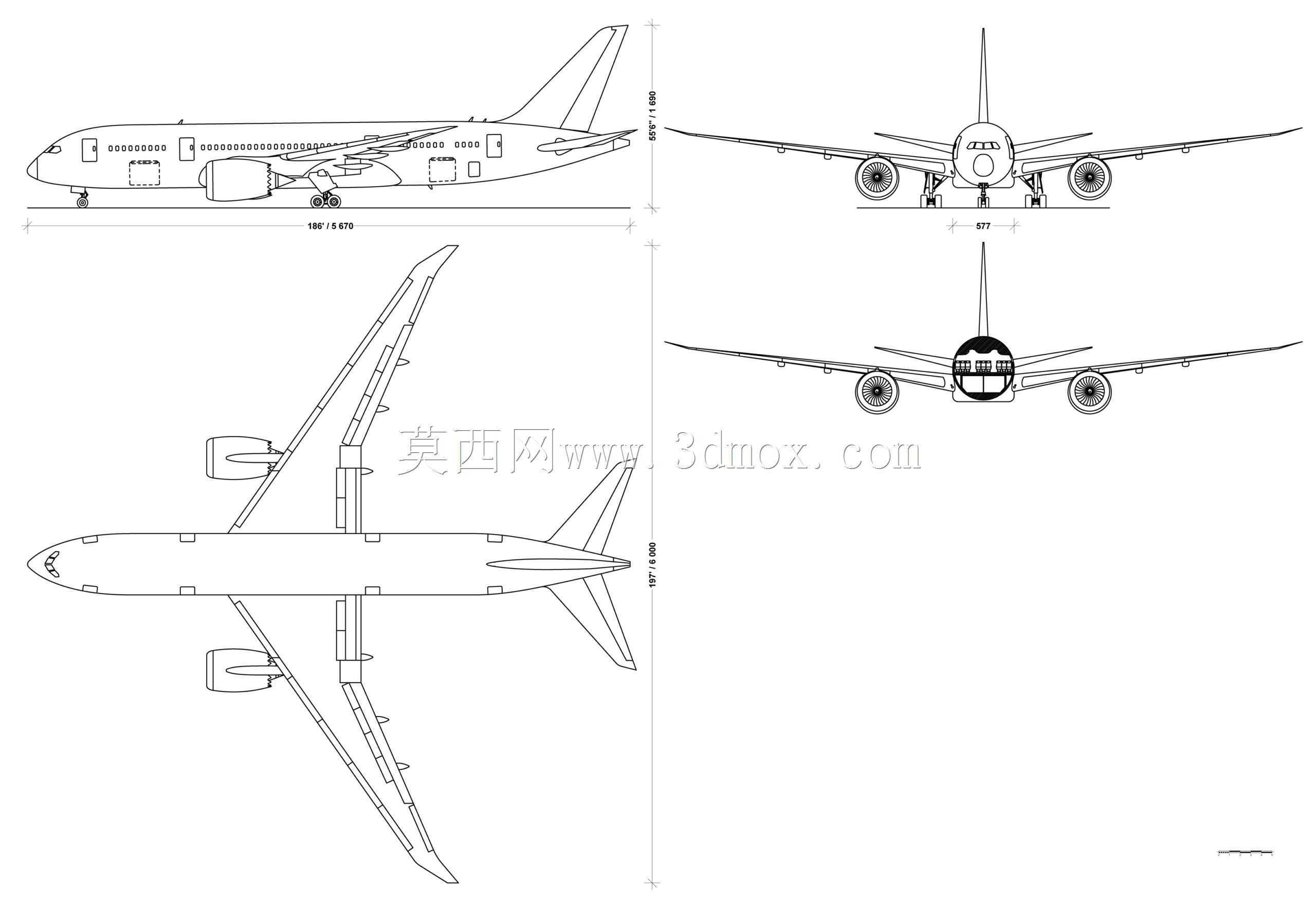

　　安装角度都匹配干线客机的纵向与航向稳定性需求，垂尾后缘预留了方向舵的结构分区，平尾后缘预留了升降舵的结构分区，能够直观体现飞行操纵面的布置逻辑。起落架部分虽然在外观展示状态下为收上位置，但建模时预留了起落架舱的轮廓边界，前起落架舱位于机头下方，主起落架舱位于机翼与机身衔接的腹部位置，舱门的轮廓与机身蒙皮完全齐平，保证巡航阶段的机身外形完整性。建模过程中所有曲面都做了连续性检查，避免出现曲面褶皱、法线反向的问题，整体外形比例严格匹配实际机型的尺寸关系，机身长度、翼展、垂尾高度的比例控制在合理误差范围内，既可以作为航空科普类的展示模型使用，也能够作为民航类装备外观设计、气动布局教学的参考数模，

　　帮助结构设计从业者理解大型民用客机的外形设计逻辑、气动布局思路与各部件的安装边界关系，在做相关航空类项目的方案演示、布局验证时，可以直接调用该数模做整体比例参考，省去从零开始搭建外形曲面的重复工作，提升方案设计阶段的工作效率。
