直板触控智能手机外观结构三维设计

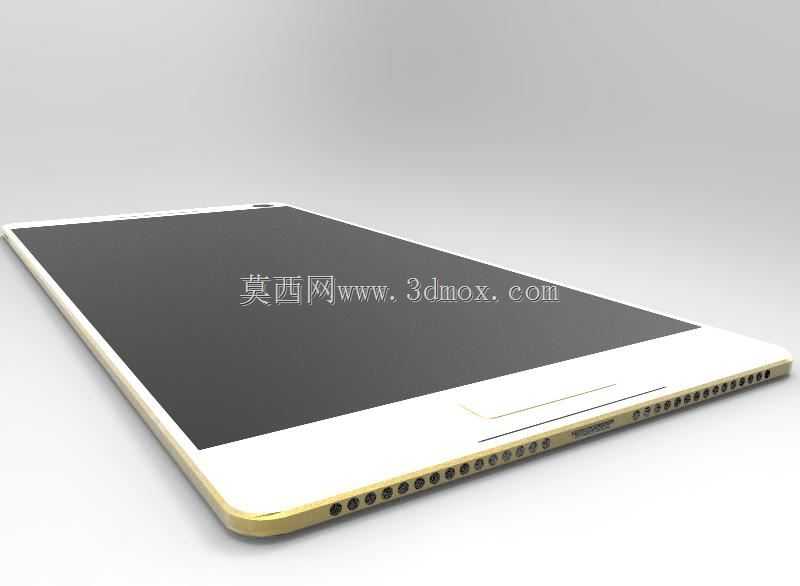

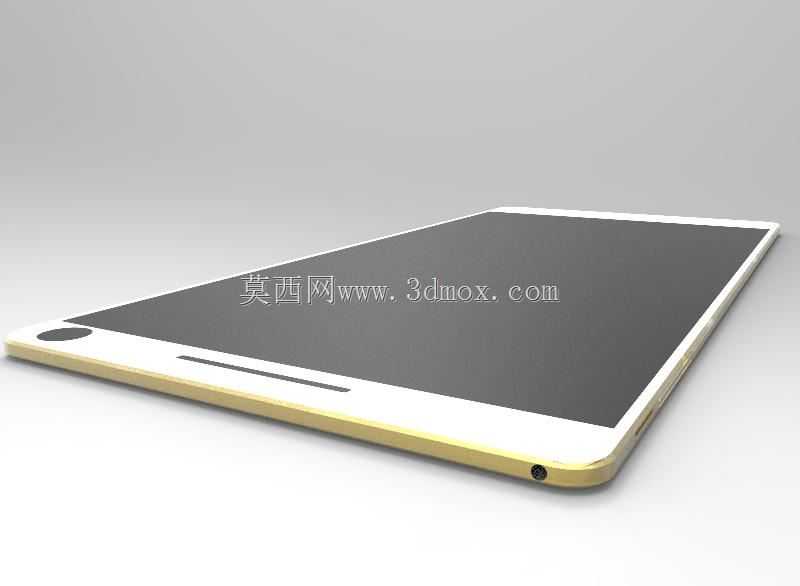

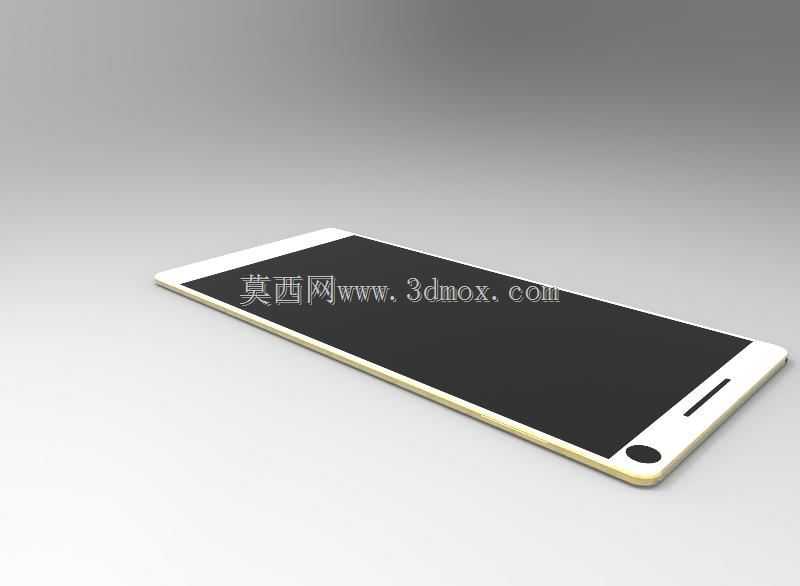

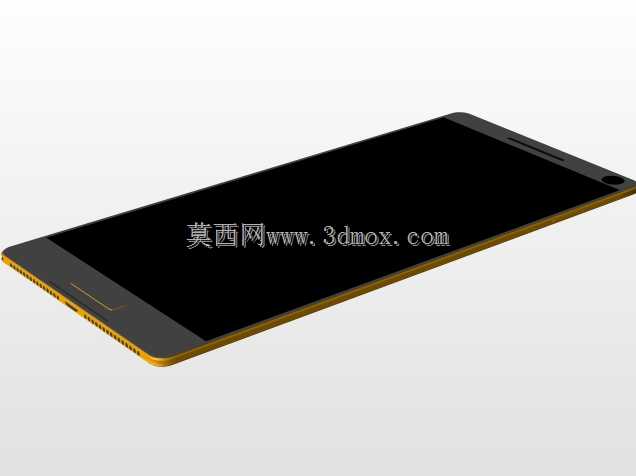

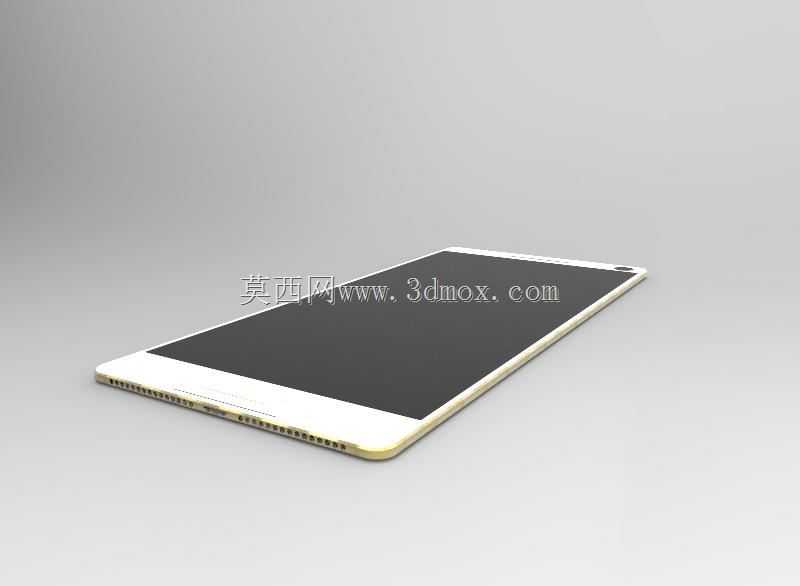

这款直板触控手持通讯终端的结构设计，首先要匹配日常单手握持的使用边界，整机厚度控制在7.2mm，宽度适配多数成年用户单手握持时拇指可覆盖的操作范围，底部出声孔采用等距阵列排布，单孔直径0.8mm，孔间距1.2mm，既保证出声面积满足音频外放的声学要求，也避免开孔过大导致内部防尘网外露影响外观一致性。前面板采用2.5D弧边过渡设计，弧边曲率半径控制在0.3mm，和金属中框的衔接处预留0.05mm的装配公差，避免组装后出现段差硌手的问题，同时屏幕黑边宽度控制在1.2mm，在保证屏幕固定结构强度的前提下尽可能压缩非显示区域占比。中框采用金属材质，侧边做15度倒角抛光处理，既提升握持时的贴合触感，也能在跌落时分散边角的冲击力，降低屏幕碎裂风险。底部的数据接口居中排布，接口两侧对称布置固定螺丝孔，螺丝采用沉头设计，装配后螺丝端面和中框表面齐平，不会出现凸起刮蹭的问题。设计过程中参考了多款主流直板手机的结构布局，在内部堆叠层面预留了主板、电池、摄像头模组的安装空间，屏幕排线的走线路径避开中框的加强筋位置，避免组装时排线被挤压破损。出声孔的内侧预留了防尘网的安装槽位，槽深0.2mm，可适配厚度0.15mm的尼龙防尘网，通过背胶固定后不会出现溢胶问题。前面板的触控按键区域做了下沉0.1mm的凹槽处理，用户盲操作时可通过触感快速识别按键位置，不需要刻意目视寻找。整机的边角采用R8的圆角过渡，避免直角边角在握持时产生硌手感，同时也能在跌落时通过圆弧面分散冲击力，提升整机的抗摔性能。在实际应用场景中，这类手持通讯终端需要满足用户日常随身携带、单手握持操作、长时间手持通话的使用需求，因此整机重量控制在145g左右，长时间握持不会产生明显的负重感，中框表面采用细磨砂阳极氧化处理，握持时的摩擦力适中，不容易从手中滑落。屏幕表面的盖板玻璃采用钢化材质，表面硬度达到9H，日常使用中与钥匙等硬物同放口袋时不容易产生划痕。底部的出声孔阵列在设计时做了向内倾斜5度的角度处理，外放时声音可以更顺畅地传递到用户方向，提升音频播放的指向性，同时倾斜的开孔也能减少灰尘直接进入机身内部的概率。按键的按压行程控制在0.3mm，按压力度设置为1.8N，按压反馈清晰，不会出现过软塌陷或者过硬按不动的问题，按键和中框的装配间隙控制在0.1mm，既保证按键可以顺畅按压，也不会出现间隙过大进灰的问题。
