V型排列活塞式航空螺旋桨动力装置

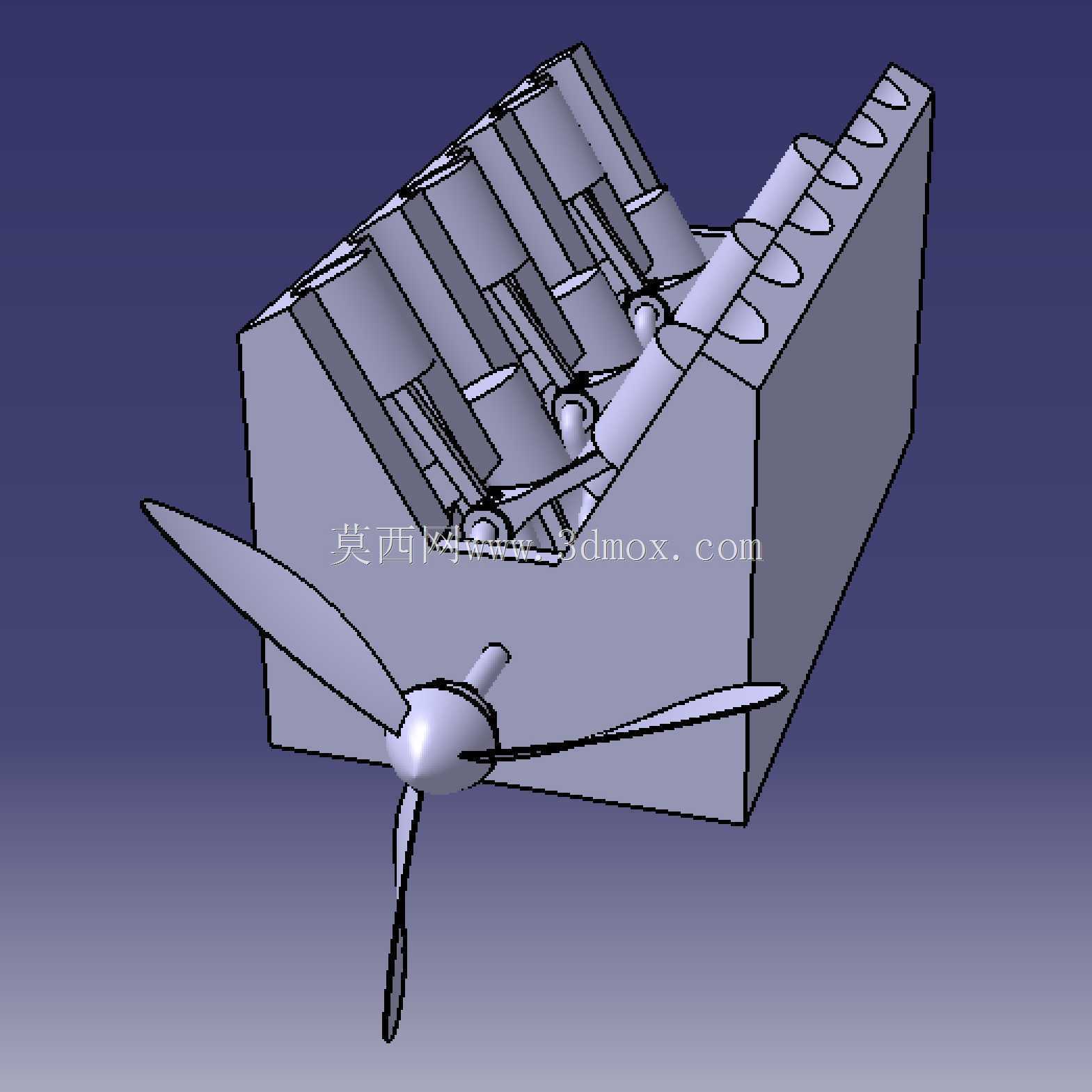

　　这套动力结构主要面向轻型通航飞行器、航模试验平台、小型无人验证机的动力系统选型与结构教学场景，核心用途是将活塞往复运动产生的机械能通过曲轴传递到前端螺旋桨，转化为推动飞行器前进的空气推力，可适配起飞重量在百公斤级的轻型固定翼飞行器，也可作为航空动力结构教学的具象化参考载体，帮助从业者理解活塞航空发动机的动力传递逻辑。从功能特性来看，该结构采用V型多缸排布方案，相比直列同缸数结构，能有效缩短曲轴轴向长度，降低动力单元整体轴向尺寸，同时V型夹角的布置可以平衡部分活塞往复运动产生的惯性力，降低整机运行振动，提升动力输出平顺性；前端螺旋桨采用三叶式布局，相比两叶桨在相同直径下能获得更大的推力输出，同时适配更高的转速区间，

　　避免桨尖过早出现激波损失，桨叶翼型采用低速高升力构型，适配轻型飞行器的低速飞行工况，能在起降阶段提供足够的静推力。设计思路上，首先围绕动力输出需求确定缸数与排布角度，先完成气缸体、活塞、连杆、曲轴的核心传动链匹配，确保活塞往复行程与曲轴回转半径的参数匹配，避免运动干涉；之后在曲轴输出端匹配螺旋桨安装法兰，保证螺旋桨回转中心与曲轴轴线完全同轴，避免高速旋转时产生偏心振动；气缸体上部的散热鳍片结构是针对风冷散热场景设计，通过增加与空气的接触面积，带走气缸燃烧产生的热量，不需要额外布置水冷管路，能有效降低动力单元自重，适配航空场景对重量的严苛要求。外形尺寸与安装边界方面，整套结构的核心安装基准为气缸体底部的安装平面，

　　该平面预留了统一的安装孔位，可直接固定在飞行器的发动机架上，安装时需要保证螺旋桨旋转平面与飞行器航向垂直，偏差需控制在工程允许的范围内，避免产生额外的偏航力矩；螺旋桨的回转直径是安装边界的核心控制参数，安装时需要确认桨尖与机身、机翼、起落架等周边结构的安全间隙，避免高速旋转时桨叶与周边结构发生碰擦；气缸体V型排布的宽度方向尺寸需要匹配飞行器机头的整流罩内径，确保整流罩能完全包覆动力单元，降低飞行时的气动阻力；曲轴输出端的螺旋桨安装位采用标准的锥面配合加锁紧螺母结构，能保证大扭矩传递下的连接可靠性，同时方便螺旋桨的拆装维护。整套结构的运动逻辑清晰，活塞在气缸内做往复直线运动，通过连杆带动曲轴做回转运动，曲轴前端直接驱动螺旋桨旋转，

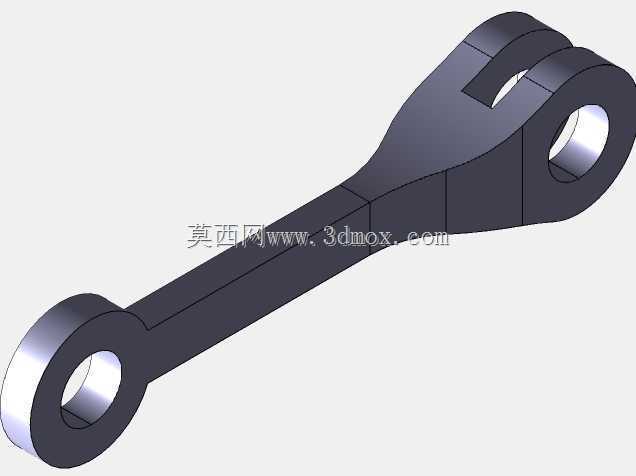

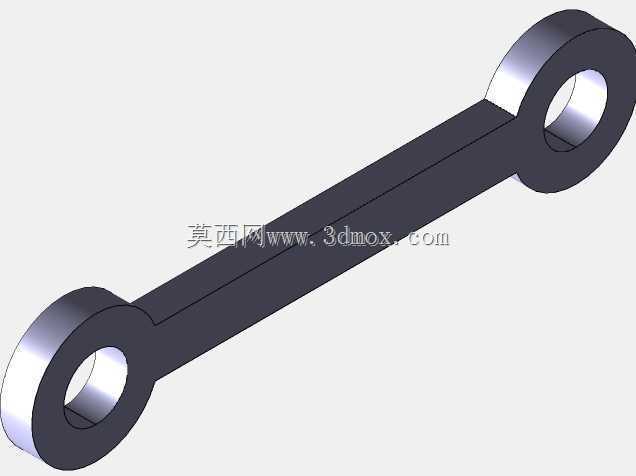

　　没有额外的减速机构，结构简单可靠，自重较轻，适合对重量敏感的航空应用场景；在结构建模过程中，所有运动部件的配合间隙都按照实际工程公差预留，活塞与气缸壁之间保留合适的配合间隙，连杆与活塞销、曲轴曲柄销之间采用转动副配合，能完整模拟动力传递的全流程运动状态，可用于运动仿真验证，观察不同曲轴转角下活塞、连杆的位置状态，验证运动过程中是否存在结构干涉，也可作为航空发动机构造教学的演示模型，帮助初学者直观理解活塞式航空发动机的工作原理与结构组成。
