带运动模拟功能的车辆悬架车轮结构

　　这套带模拟功能的悬架车轮结构，主要面向小型代步车辆、低速作业载具、实验教学教具的行走系统开发场景，可直接用于行走机构的运动干涉验证、减震行程匹配、安装点位校核工作。从实际使用场景来看，这类悬架车轮结构常应用在厂区短途转运小车、低速巡检无人车、小型工程辅助作业设备的行走端，需要同时承担承载车身重量、过滤路面颠簸、传递行走驱动力的多重作用，相比固定式轮组，带减震结构的悬架车轮能大幅降低行驶过程中传递到车架的振动冲击，既可以提升车载精密部件的工作稳定性，也能减少车架结构长期受交变载荷产生的疲劳开裂风险。

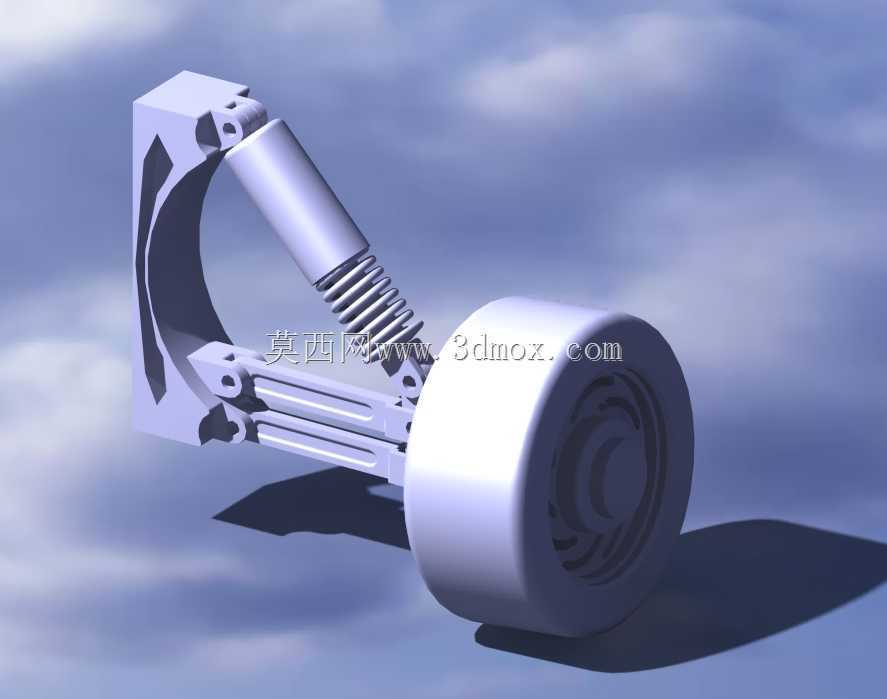

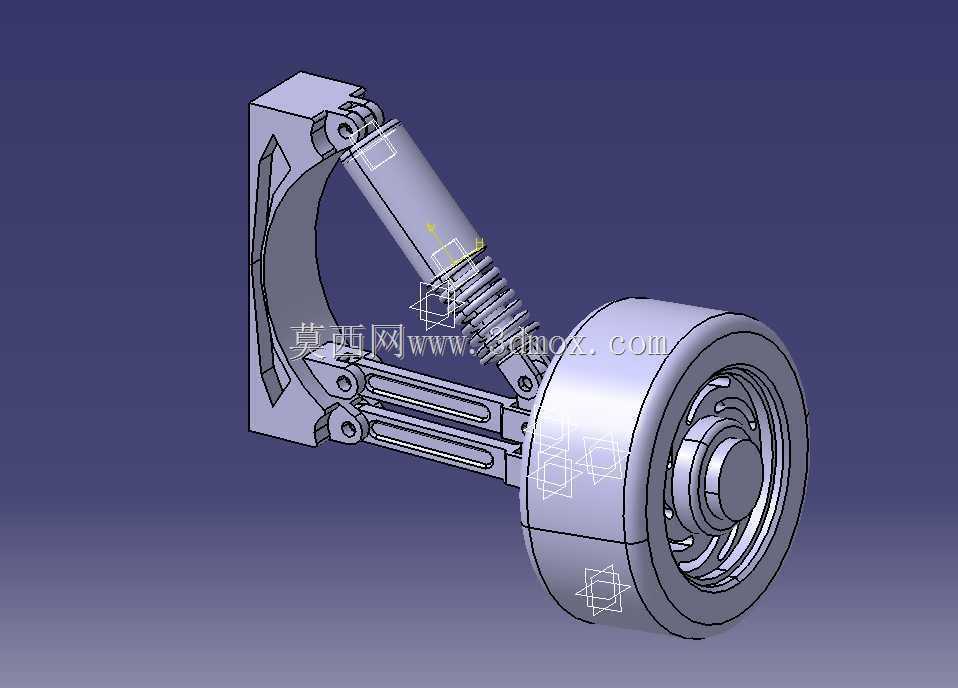

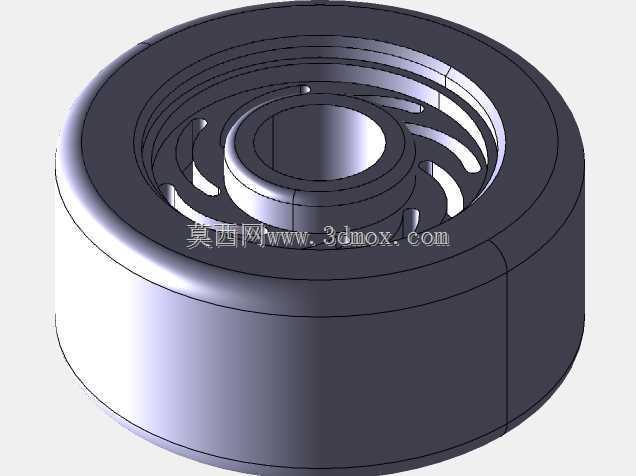

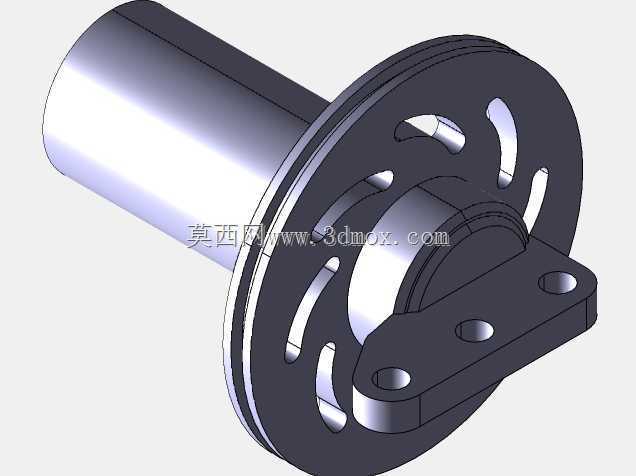

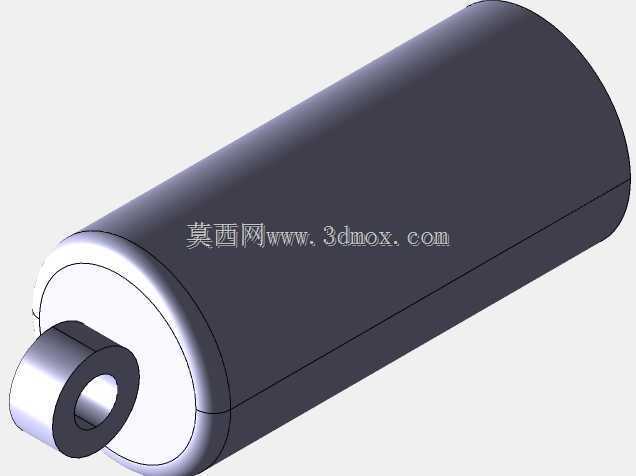

　　从功能特性来看，这套结构集成了弹性减震元件、多连杆导向机构、轮体安装支座三个核心部分，减震元件采用螺旋弹簧配合导向套筒的结构，在轮体受路面凸起冲击向上位移时，弹簧被压缩吸收冲击能量，多连杆结构同步做摆转运动，保证轮体始终保持正确的接地角度，不会出现轮面偏斜导致的行驶跑偏、轮胎偏磨问题。轮体部分采用集成式轮毂结构，轮毂内侧预留了轴承安装位与传动连接接口，既可以适配从动轮的安装需求，也可以加装驱动电机、传动半轴作为驱动轮使用，适配不同的动力布局方案。

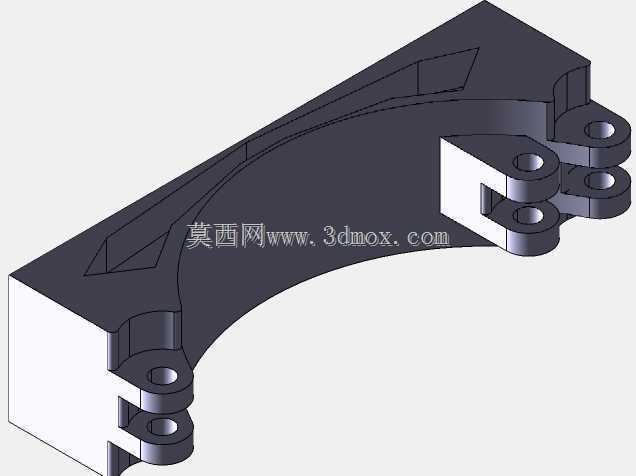

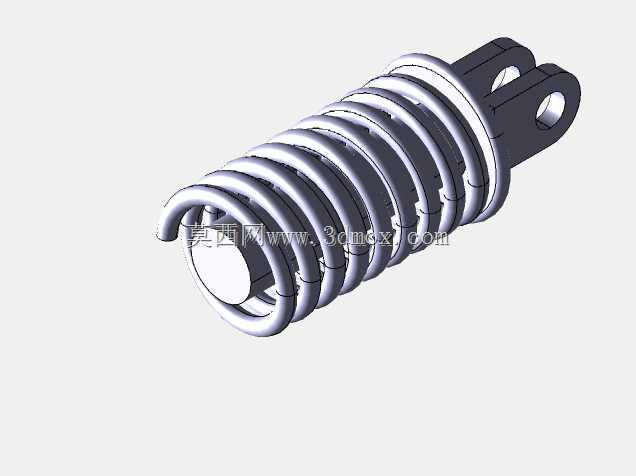

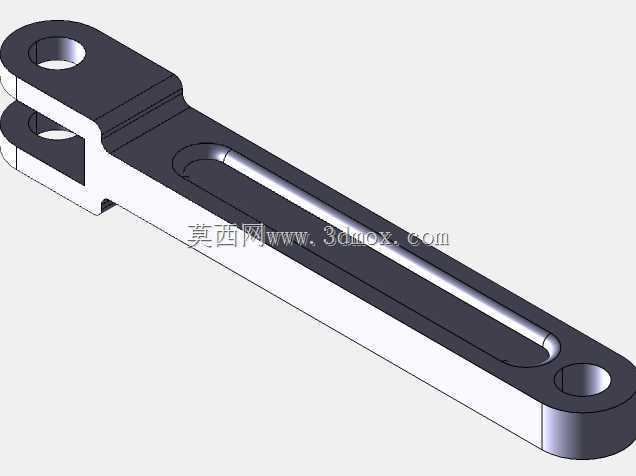

　　设计思路上，整套结构采用模块化设计逻辑，悬架上端的安装支座设计为平面法兰式连接结构，安装面预留了均匀分布的固定孔位，可直接通过螺栓固定在车架纵梁或者行走机构的安装基板上，不需要额外设计复杂的转接支架，降低整车装配的复杂度。多连杆的铰接点位全部采用同轴铰接设计，所有铰接孔位的轴线保持平行，保证悬架上下运动过程中不会出现卡滞，铰接位置预留了衬套安装空间，实际生产时可加装橡胶衬套或者金属轴套，降低铰接位置的磨损速度，提升结构的使用寿命。减震弹簧的参数匹配上，按照常规小型载具的单轮承载需求做了刚度适配，弹簧的预压长度、最大压缩行程都和连杆的摆转行程做了匹配，避免弹簧压并或者拉伸过度导致的结构损坏。

　　外形尺寸与安装边界方面，整套悬架车轮结构在完全伸展状态下，从上端安装面到轮体最下端的垂直高度适配常规300-400mm直径轮组的安装空间，轮体的横向宽度控制在150mm以内，悬架摆臂在最大行程摆转时，横向外廓不会超出轮体的侧面边界，安装时不需要在车架侧方预留额外的避让空间。上端安装法兰的孔位间距按照通用小型载具的车架梁宽设计，可直接适配4040mm、5050mm规格的标准型材车架，轮轴的安装孔径符合常规小型车轮的通用安装尺寸，可直接替换同规格的固定式脚轮或者无减震轮组，不需要对原有车架做大规模改造。

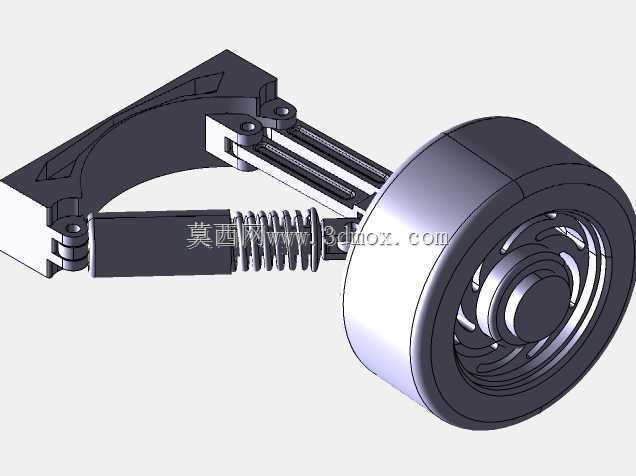

　　在运动模拟层面，这套结构的所有运动副都按照实际连接关系做了约束设置，可直接模拟不同路面冲击下的悬架运动轨迹，验证轮体跳动过程中与车架、挡泥板、周边管线的间隙是否满足安全要求，也可以通过模拟得到不同载荷下的悬架形变量，为减震参数匹配、车架强度校核提供直观的参考依据。结构的所有部件都做了等强度设计，摆臂、安装支座等受力部件的截面尺寸按照最大承载工况的受力分析结果设置，既避免了结构冗余导致的重量增加，也保证了极限载荷下的结构强度不会出现失效问题。
