乘用车后轴通风式制动盘结构设计

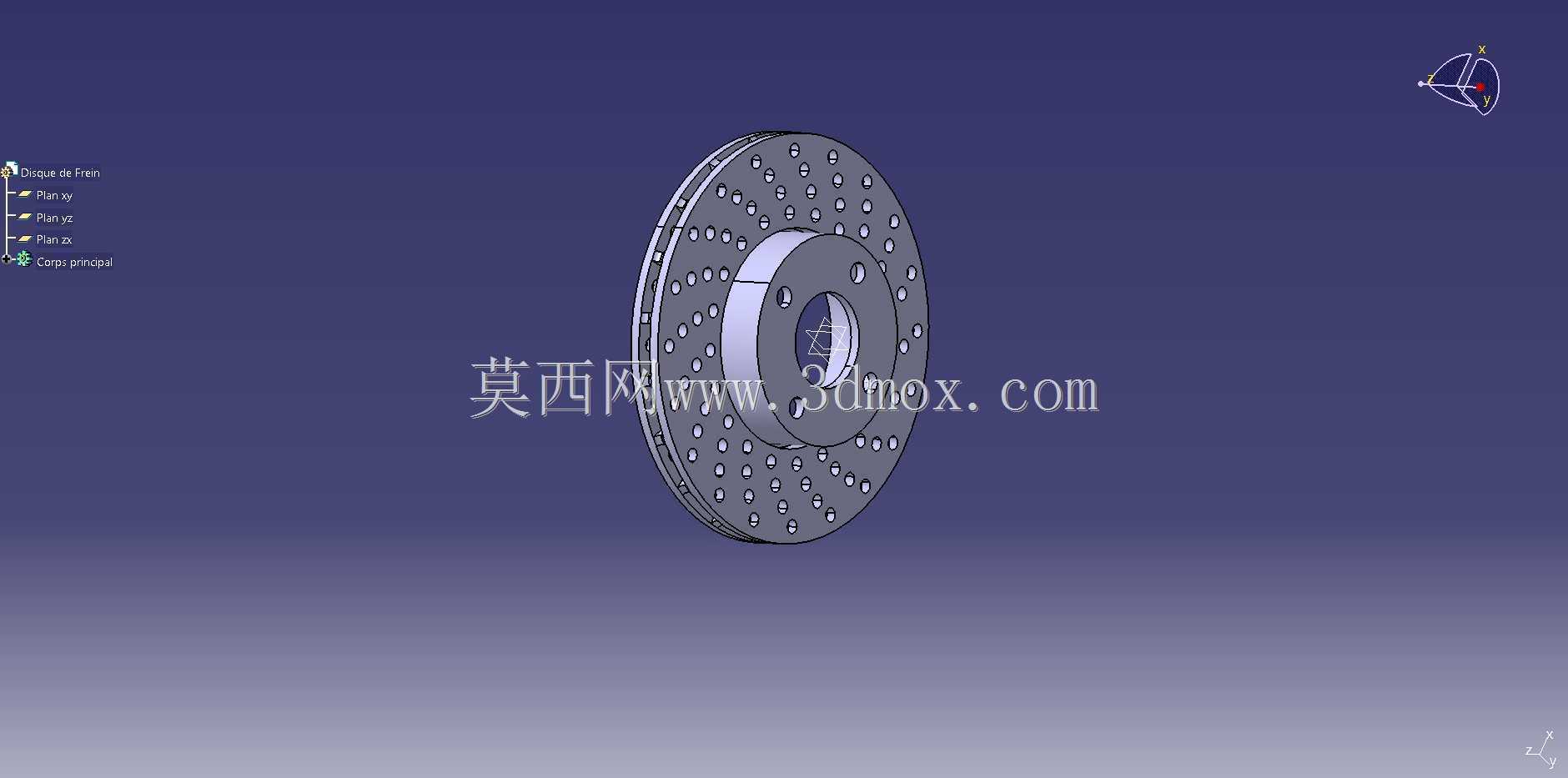

　　日常做底盘制动系统匹配时，后轴制动盘的设计往往需要兼顾热衰退性能、安装适配性与整备质量控制，这款通风式后制动盘的结构完全围绕量产乘用车的后轮制动工况展开。先从安装边界说起，盘体中心的定位止口需要严格匹配后转向节的轮毂轴头公差，止口直径与端面跳动量控制在0.03mm以内，才能避免制动时出现方向盘抖动或者踏板脉动的问题；周向均匀分布的螺栓过孔位置度公差不超过0.1mm，装配时能直接与轮毂轴承法兰面贴合，不需要额外调整垫片，适配多数前置前驱家用车型的后轴安装空间，盘体外径不会超出轮辋内部的避让间隙，最小适配16英寸轮辋，不会和轮辋内壁、制动防尘罩发生运动干涉。

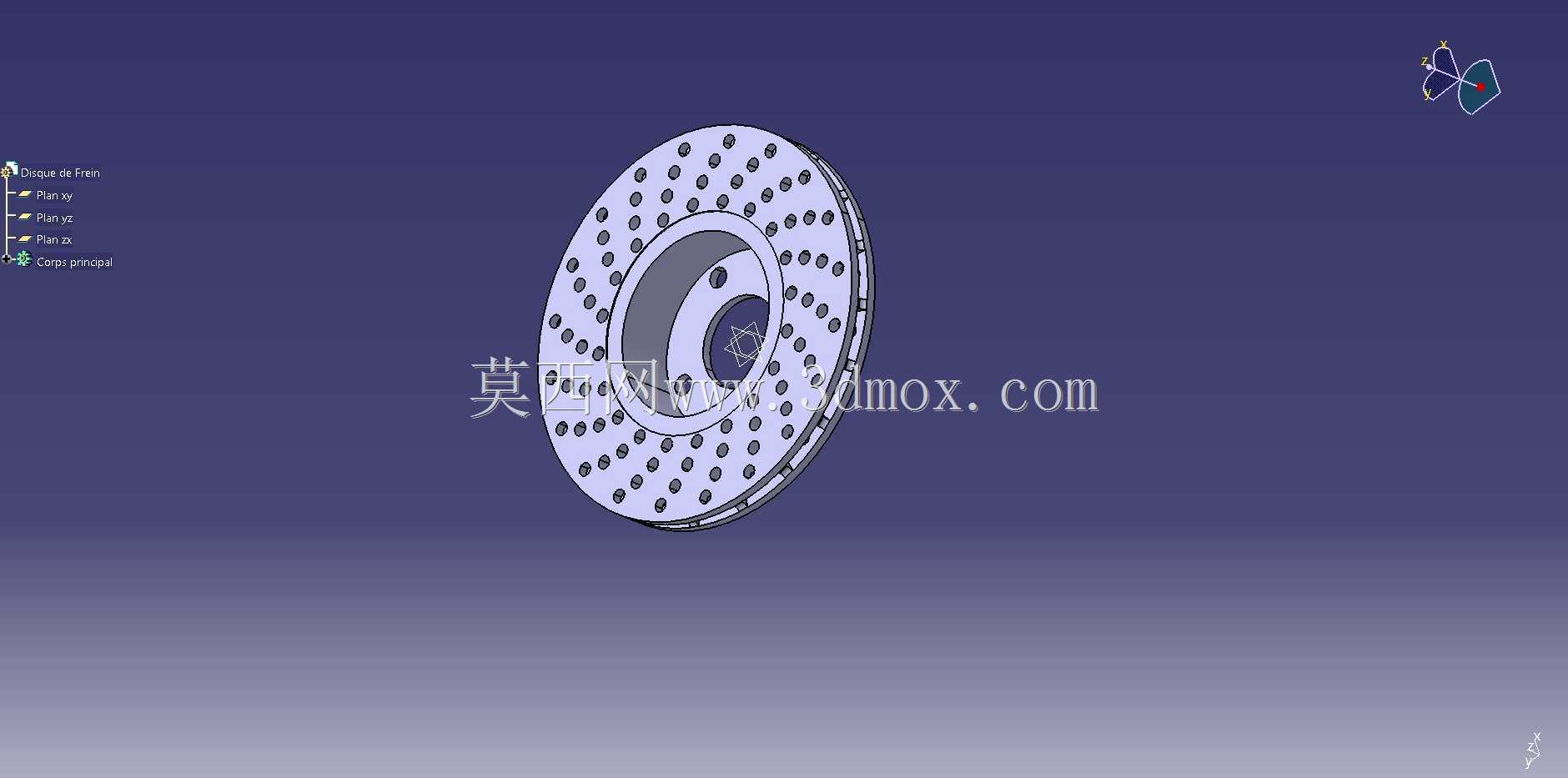

　　从功能特性来看，这款盘采用双层通风结构，两层摩擦面之间的散热筋沿径向呈流线型分布，车辆行驶时轮辋内部的气流可以顺着筋条间隙快速穿过，带走制动摩擦产生的热量，相比同尺寸实心盘，连续制动工况下的盘体温度能降低18%左右，有效减少热衰退带来的制动效能下降。摩擦面周向加工的多组横向散热孔，一方面能进一步提升空气流通效率，另一方面可以在摩擦片与盘面接触时刮除摩擦片表面的磨屑，避免磨屑在摩擦面形成硬点导致制动异响，同时也能适当降低盘体自身重量，减少簧下质量，提升后悬架的响应速度。

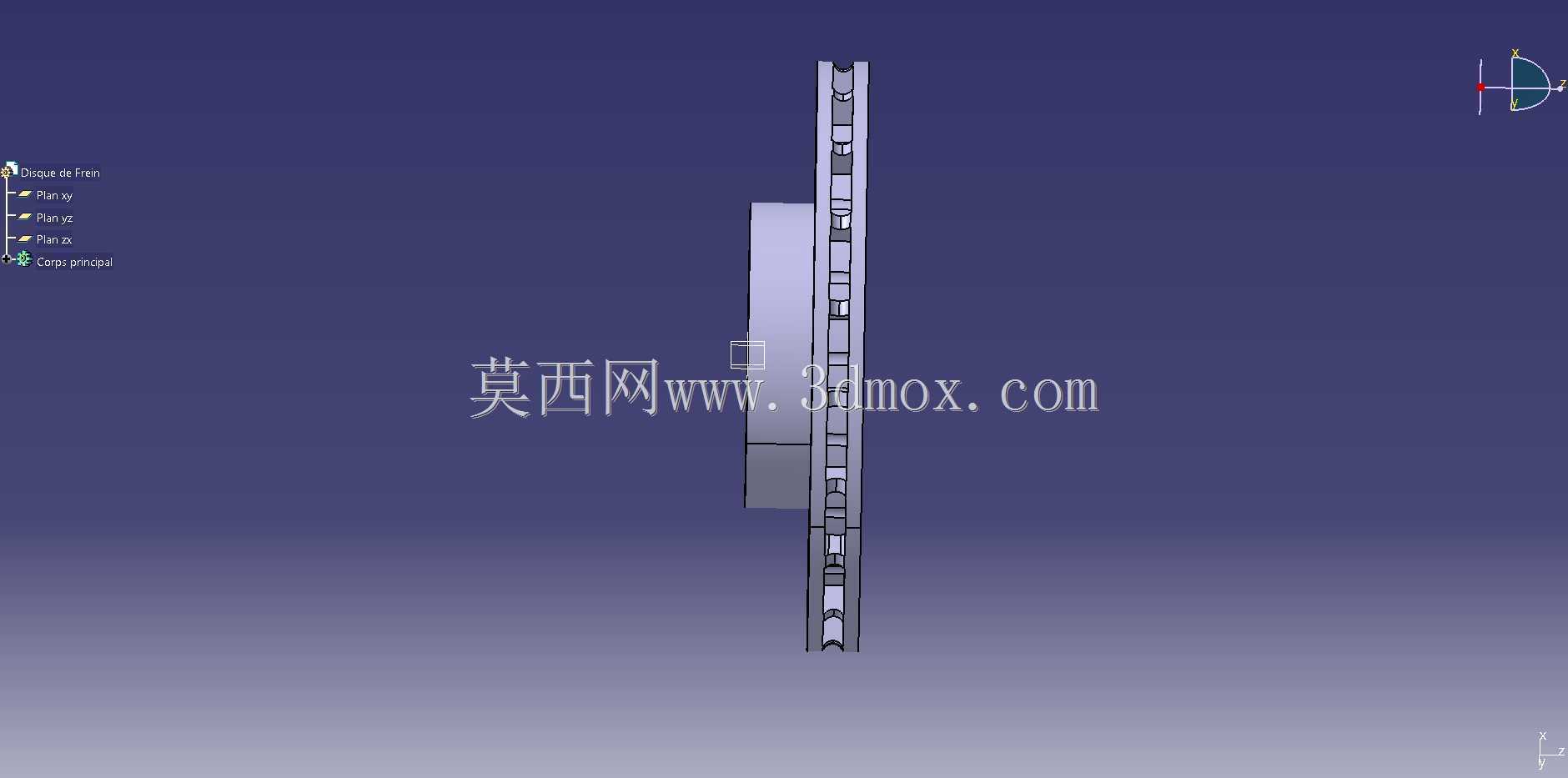

　　设计过程中需要重点考虑几个工程细节：首先是盘体的壁厚差，整个摩擦环的壁厚差控制在0.01mm以内，避免长期使用后出现偏磨；其次是通风筋的厚度与分布密度，筋条过密会导致气流阻力增大反而影响散热，过疏则会降低盘体的结构强度，在15MPa制动管路压力下，盘体的最大变形量不超过0.1mm，保证制动踏板的脚感刚性；另外，盘体与轮毂连接的中心盘部分做了不等厚过渡设计，在保证连接强度的前提下尽可能去除多余材料，同时中心位置的减重凹槽也能避让轮毂轴承的端部凸起，进一步压缩轴向安装尺寸，适配后轴多连杆悬架的紧凑布置空间。

　　实际装车应用场景里，这款后制动盘匹配浮动式制动卡钳，单轮最大制动力矩可以达到2200N·m，能够满足1.6吨级整备质量车型的后轮制动需求，日常城市道路频繁启停、山路长距离下坡制动的工况下，盘面温度不会超过350℃，摩擦系数保持率在0.35以上，不会出现明显的制动踏板变软问题。建模时所有的安装孔位、止口尺寸、摩擦面直径都参考了量产车型的通用设计规范，圆角过渡处都做了应力释放处理，避免制动过程中热应力集中导致盘体出现裂纹，摩擦面的表面粗糙度设定为Ra1.6，既能保证与摩擦片的初始贴合效果，也不会因为过于光滑导致磨合期制动效能不足。

　　很多新手工程师在做制动盘建模时容易忽略安装面的平面度要求，实际上制动盘与轮毂法兰贴合的安装面平面度需要控制在0.02mm以内，否则即使盘面加工精度再高，装配后也会出现端面跳动超标的问题，这款模型在中心安装面位置特意做了0.2mm的凸台设计，装配时只有凸台部分与轮毂法兰接触，减少了贴合面积，也降低了对法兰面加工精度的要求，同时能避免装配时杂质夹在贴合面之间导致的盘体偏斜。另外，通风筋的走向不是完全沿径向直线分布，而是带有15度的倾斜角，这样车辆前进时气流能更顺畅地进入通风道，散热效率比直筋设计提升10%左右，这个细节在很多入门级模型里经常被忽略，但实际对制动热性能的影响非常明显。
