四旋翼航拍作业小型无人飞行器结构设计

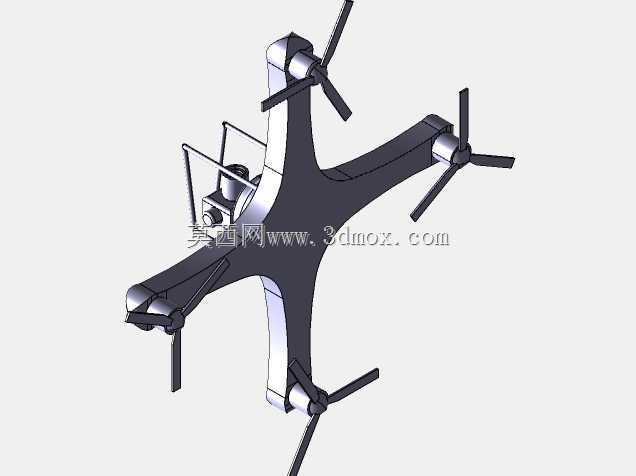

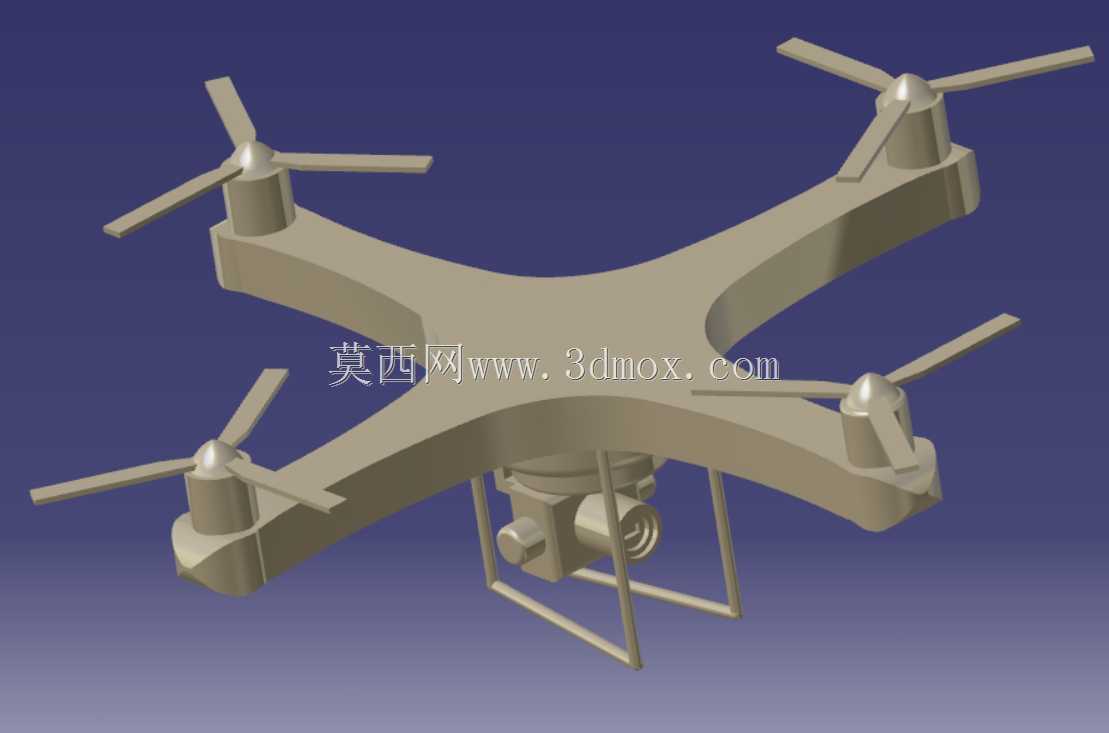

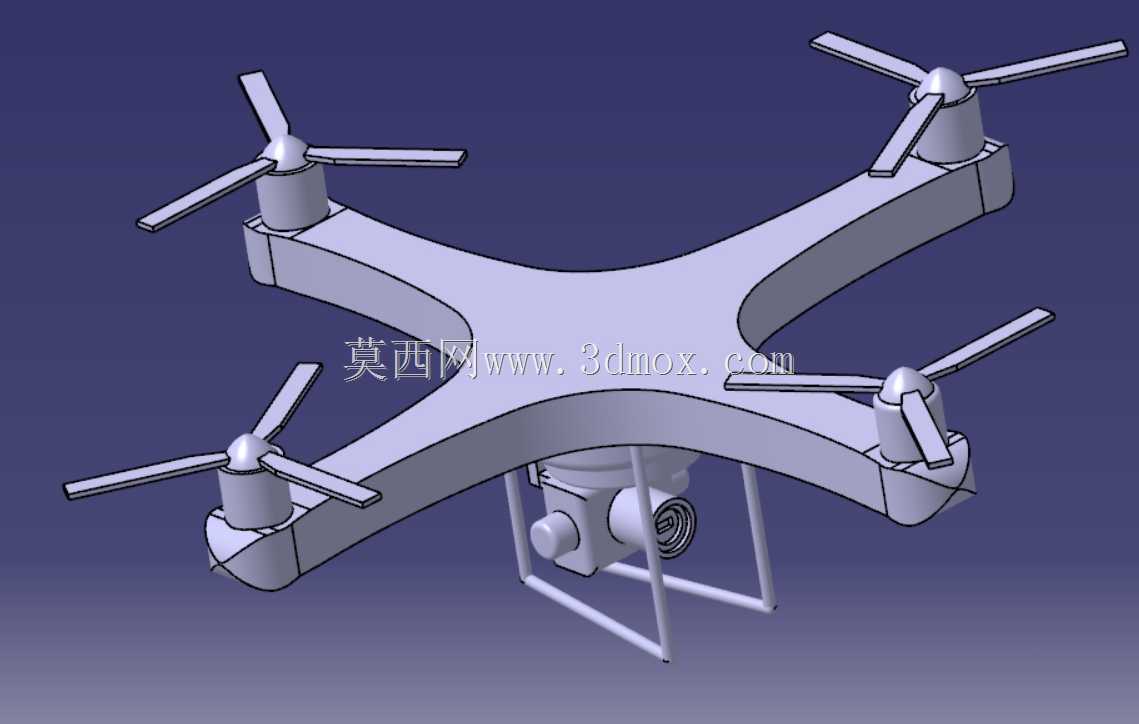

　　这款四旋翼小型无人飞行器的结构设计，核心围绕低空近距作业场景的实际需求展开，日常可覆盖园区巡检、小范围航测、轻量载荷航拍、农林小区域样点监测这类对起降场地要求低、作业半径在1公里内的使用场景，不需要专用起降跑道，平整硬质地面即可完成起降操作，适配多数户外零散作业的使用条件。从结构布局来看，采用经典X型四旋翼构型，四个机臂从中心主机身呈等角度放射延伸，这种布局的优势在于旋翼拉力的力臂分布均匀，飞控系统的姿态解算逻辑更简洁，悬停状态下的姿态稳定性更容易调校，相比十字型布局，前向飞行时前方两个旋翼不会对中心挂载的载荷产生气流遮挡，能有效降低下洗气流对挂载设备成像稳定性的干扰。机臂与中心机身采用一体化过渡的曲面构型，没有突兀的直角连接结构，

　　一方面可以降低飞行过程中的空气阻力，减少不必要的动力损耗，另一方面一体化的结构设计能减少连接紧固件的数量，降低整机装配复杂度，同时提升机臂根部的结构强度，避免硬着陆时机臂从根部断裂的风险。机身下方预留了标准化的载荷安装支架，采用两根平行的支撑脚架作为起落结构，脚架的高度经过匹配设计，既可以保证下方挂载的摄像类载荷在起降过程中不会与地面发生剐蹭，又不会因为脚架过高导致整机重心过度下移，影响飞行过程中的姿态响应速度；支撑脚架采用镂空轻量化设计，在保证结构支撑强度的前提下尽可能降低结构自重，预留的载荷安装位可以适配不同重量的可见光摄像模块、小型红外探测模块，安装接口采用通用的快拆结构，不需要额外定制转接件即可完成不同载荷的快速更换。

　　动力单元的安装座位于每个机臂的末端，安装座的定位精度直接影响旋翼的旋转平面角度，设计时每个电机座都预留了微小的倾角调整余量，装配时可以根据实际试飞的动力偏移情况微调电机角度，抵消单个电机的动力输出偏差，降低飞控系统的姿态修正负荷，提升续航表现。旋翼采用两叶定距螺旋桨的设计，匹配小轴距四旋翼的动力特性，桨叶的安装座设置了防松定位结构，避免飞行过程中桨叶松脱引发飞行事故。整机的外形尺寸控制在小量级范畴，轴距适配便携转运的需求，不需要拆解即可放入常规的户外作业背包中，安装边界方面，机臂末端的旋翼旋转平面与中心载荷的水平距离经过校核，即使在最大倾斜姿态下，桨叶也不会触碰挂载的设备或者起落架结构；机身中心舱段预留了飞控板、电池、

　　电调的安装空间，各个电子元件的安装位都设置了对应的固定卡槽与走线槽，避免飞行过程中线路晃动干扰重心，同时减少线路外露带来的风阻增量。结构设计过程中重点考量了硬着陆的冲击缓冲，起落架的根部设置了微小的形变吸能区域，在降落冲击过大时可以通过微小的结构形变吸收冲击能量，避免冲击力直接传递到中心舱段的电子元件上，降低炸机后的设备损坏概率。机臂的截面采用流线型设计，相比等径的圆形截面机臂，能减少前向飞行时的紊流产生，提升飞行过程中的稳定性，尤其是在有风扰的户外作业场景下，紊流的减少可以降低飞控的修正频率，让整机的飞行姿态更平稳，保障下方挂载摄像设备的成像清晰度。中心机身的下表面设计为平滑曲面，不会对下洗气流产生额外的阻挡，能让四个旋翼产生的下洗气流顺畅通过，减少气流在机身下方形成乱流影响悬停精度的问题。
