脉冲喷气动力装置结构三维数模

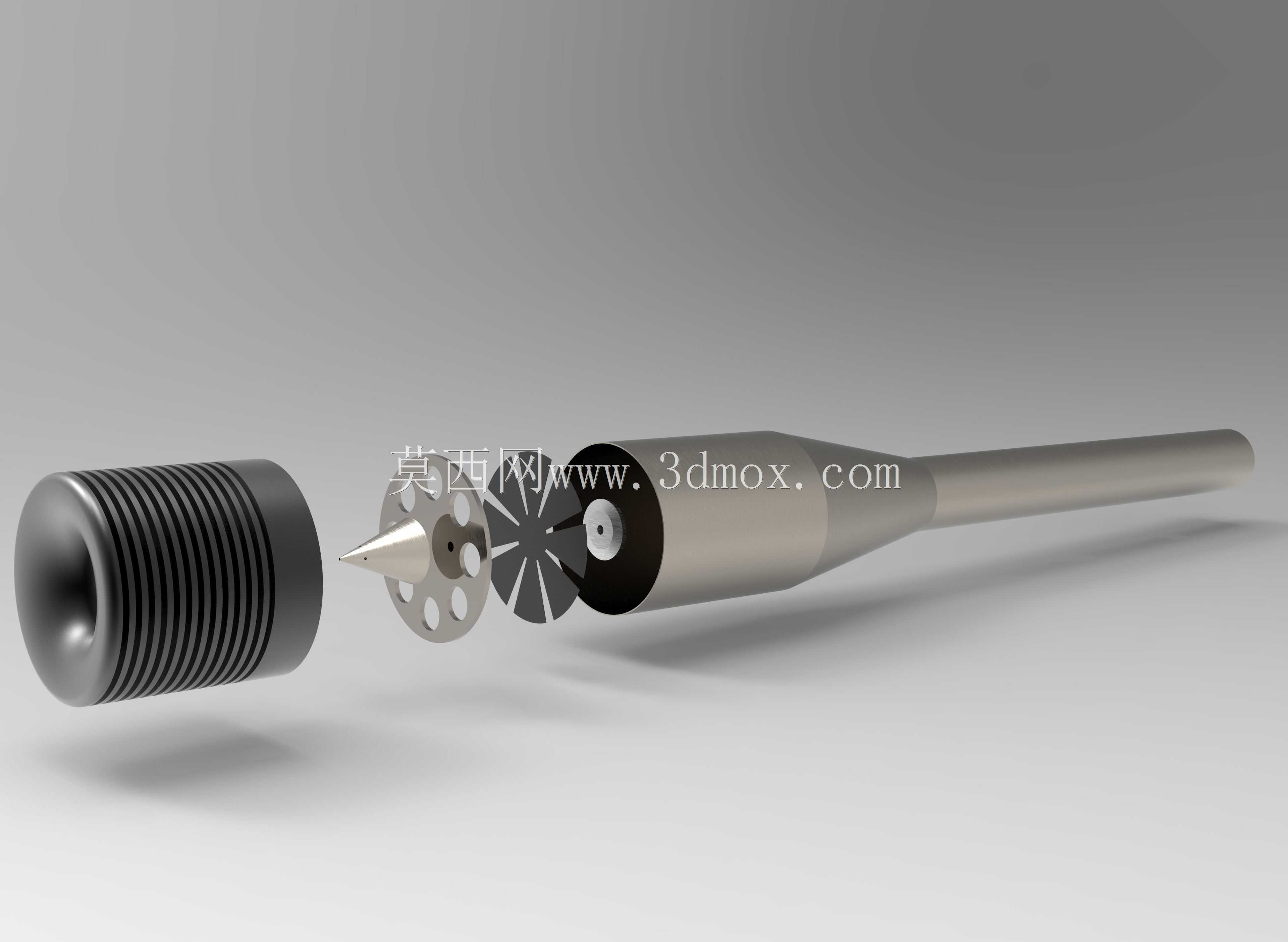

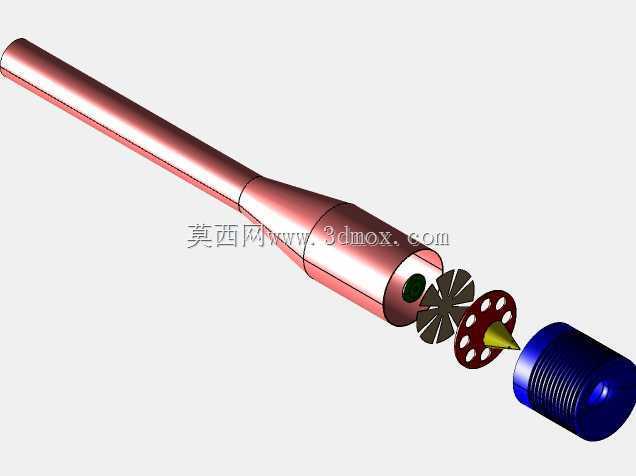

　　这套脉冲喷气动力装置的三维结构，完整还原了这类无压气机式喷气动力的核心组成，从前端进气段、单向阀组、燃烧室到尾喷管的衔接逻辑都做了精细化还原，每一处配合间隙都对应实际加工装配的公差要求，能直接用于原理验证阶段的结构校核与装配干涉检查。在航模动力、小型靶机推进、特种作业便携热源这类场景里，脉冲喷气装置凭借结构简单、无复杂旋转压气机部件、瞬时推力响应快的特点，一直是小吨位高速飞行器动力选型的备选方向，这套数模把实际生产中容易忽略的进气单向阀片排布、燃烧室渐扩过渡段的锥角、尾喷管收敛段的长径比都做了1:1的结构复刻，能帮设计人员快速理解这类动力的气流组织逻辑。

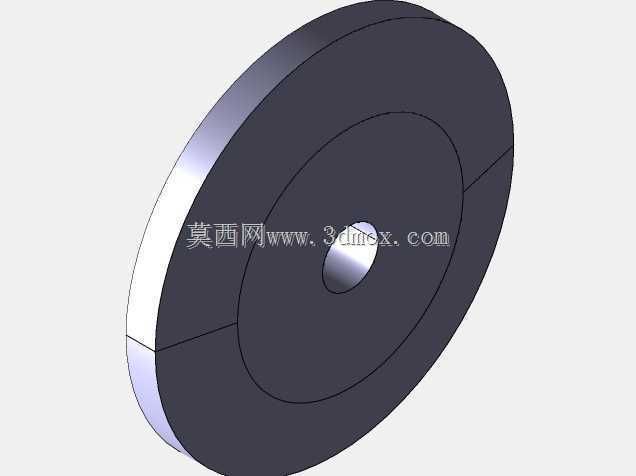

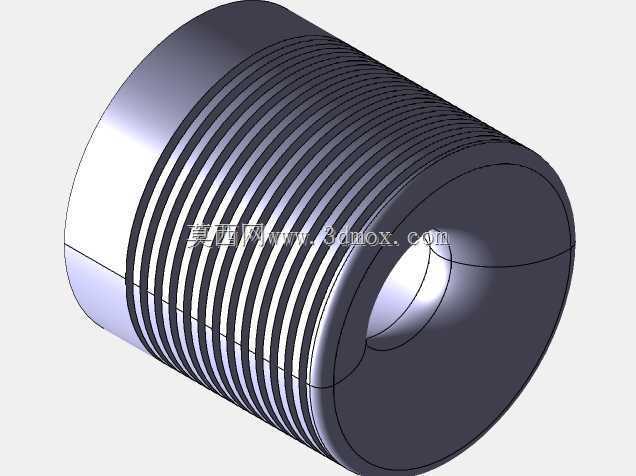

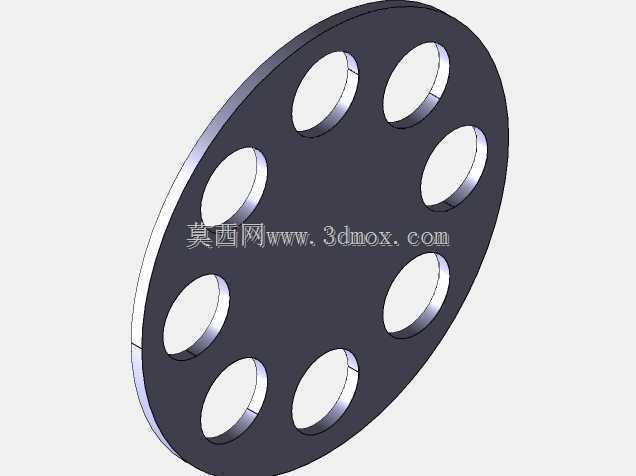

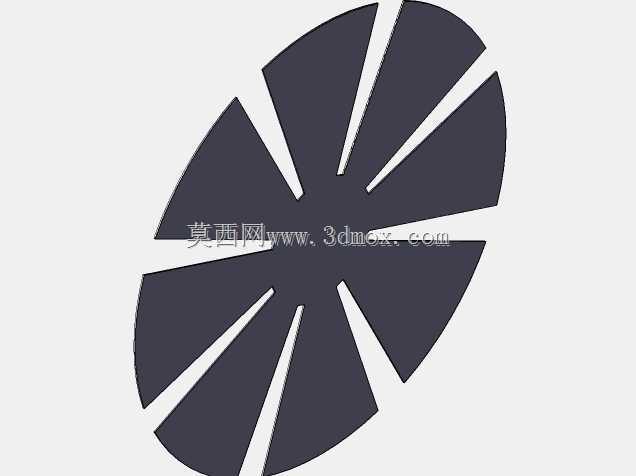

　　从结构设计思路来看，前端带散热鳍片的进气端盖，并非单纯做外观造型，鳍片的间距、高度、排布方向都对应进气过程的散热需求——脉冲喷气工作时燃烧室间歇爆燃会产生反向热传导，进气端的鳍片结构能在进气冲程借助来流带走阀组区域的热量，避免单向阀片长期处于高温环境出现形变失效，数模里鳍片的根部圆角、端盖与阀座的配合止口尺寸，都参考了实际小推力脉冲发动机的成熟设计参数，安装时端盖与阀座采用止口定位加周向紧固的方式，不需要额外做同轴度调校就能保证进气道与燃烧室的同轴度要求。中间的单向阀组采用瓣式阀片加定位孔板的结构，数模里清晰还原了阀片的安装槽、定位销孔、以及阀片开启后的限位结构，这类阀组的设计核心是在保证进气冲程顺利开启的同时，在燃烧室爆燃冲程做到完全密封，避免高温燃气反向冲入进气段造成推力损失甚至结构烧蚀，阀片的厚度、材质对应的形变预留量在数模的配合间隙里都有体现，做结构仿真时可以直接提取配合面做接触非线性分析，不需要额外调整模型间隙。

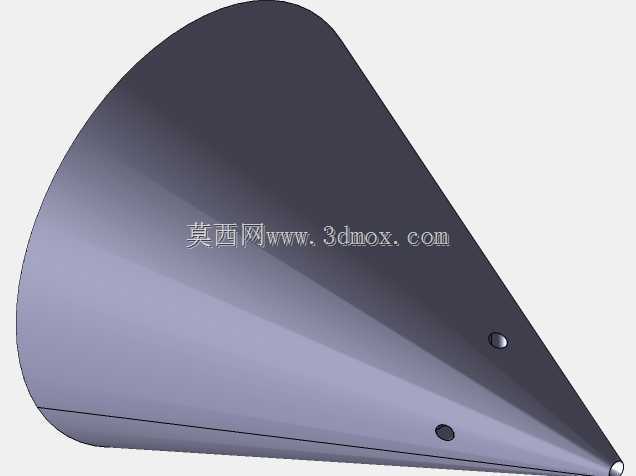

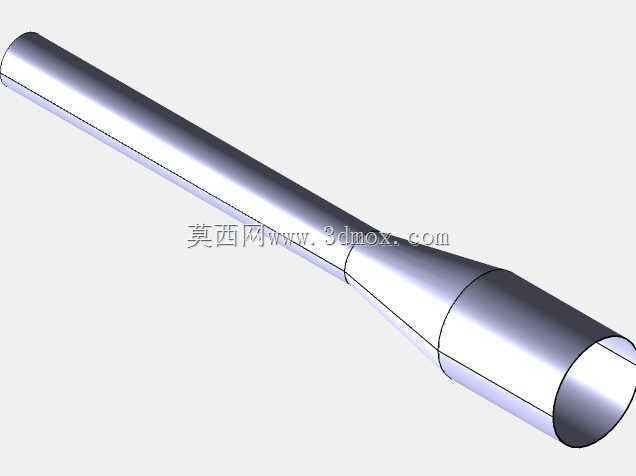

　　燃烧室段采用等直段加渐扩过渡的结构，等直段的长度与内径比例直接决定了燃烧室内的混合气填充效率与爆燃传播速度，数模里燃烧室的壁厚做了等厚处理，对应实际加工时的薄壁焊接工艺需求，外壁没有多余的凸台结构，方便后续加装散热护套或者温度传感器安装座，安装边界上燃烧室与前后段的连接采用法兰对接加密封槽的结构，密封槽的深度、宽度都对应耐高温密封垫片的标准尺寸，不需要额外修改就能直接选用标准密封件。尾喷管段采用收敛-渐扩？不，小推力脉冲喷气的尾喷管多采用直筒加收敛出口的结构，数模里尾喷管的收敛角控制在12度以内，这个角度是经过实际推力测试验证的最优区间，角度过大会造成喷管出口气流分离，角度过小会增加喷管长度带来不必要的结构重量，尾喷管与燃烧室的连接采用插接加周向焊接的结构，数模里预留了0.1mm的插接配合间隙，对应实际焊接时的装配公差，不会出现焊后变形导致的同轴度超差问题。

　　从安装适配的角度来看，整套动力装置的安装基准选在燃烧室中段的安装凸台，凸台上的安装孔位采用对称排布，孔间距对应常见航模、小型靶机的动力安装架标准尺寸，不需要额外做转接支架就能直接固定，整套装置的最大外径出现在进气端的鳍片位置，安装时只要保证这个区域预留足够的进气来流空间，不被机身结构遮挡，就能保证进气效率不受影响；尾喷管出口位置预留了足够的轴向安全距离，避免高温喷流直接冲刷机身结构，数模里标注的各段安装边界尺寸，能直接用于总体布局阶段的空间校核，不用反复测量模型尺寸。做这类动力装置的结构设计时，很多新手容易忽略阀组与燃烧室的距离对工作频率的影响，这套数模里阀组出口到燃烧室等直段起点的距离，刚好对应脉冲喷气最优工作频率下的混合气预混长度，既不会因为距离过短造成混合气混合不充分燃烧效率下降，也不会因为距离过长造成进气阻力增大推力降低，对于刚接触脉冲喷气结构的设计人员来说，这套数模的结构比例能作为初始设计的参考基准，减少前期原理验证阶段的试错成本。另外数模里所有的棱角位置都做了工艺圆角处理，没有尖锐的直角结构，对应实际机加工或者钣金成型的工艺要求，不会出现建模时忽略工艺性导致的加工困难问题，比如阀座上的阀片安装槽根部做了R0.3的圆角，既方便铣削加工时的刀具走刀，也能减少应力集中避免工作过程中出现槽口开裂的问题。
