螺旋输送设备结构三维设计作品

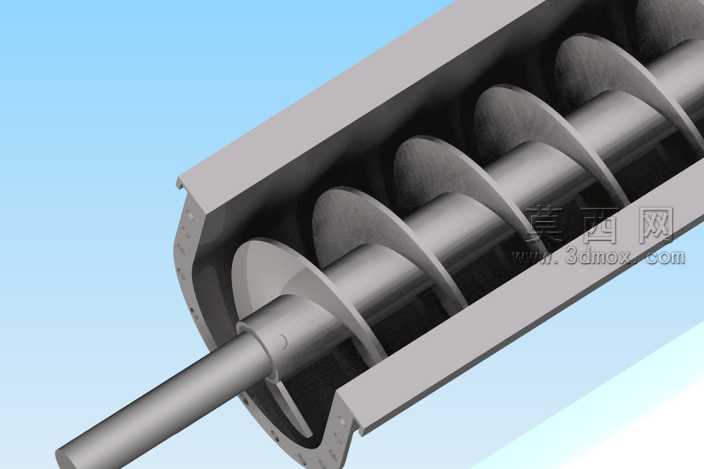

本作品为螺旋输送设备的三维建模设计成果，建模阶段依托主流三维机械设计软件完成全参数化构建，首先对设备核心组成部件进行拆分建模，依次完成中心传动轴、连续螺旋叶片、U型输送槽体、端部支撑结构、进出料接口等部件的独立建模，建模过程中严格遵循机械设计的尺寸配合规范，对螺旋叶片的螺距、叶片厚度、轴径与槽体内径的配合间隙、端部轴承位的安装尺寸都做了精准的参数约束，确保各部件装配后无干涉问题。材质渲染阶段针对不同部件的实际工业应用材质做了区分设置，中心传动轴与螺旋叶片采用金属哑光钢材材质，还原碳钢构件的磨砂金属质感，调整材质的粗糙度与反射参数，模拟实际机加工金属表面的光影效果；U型输送槽体采用略带氧化质感的钢材材质，边缘做了细微的倒角处理，还原焊接加工后的构件细节，背景采用淡蓝色渐变环境光，搭配柔和的漫反射光照设置，让整个模型的结构层次清晰展现，螺旋叶片的曲面弧度、轴与叶片的焊接衔接位置、槽体的法兰连接边等细节都能清晰呈现。结构设计上采用经典的无轴式？不，本设计为有轴螺旋输送结构，螺旋叶片连续焊接在中心传动轴上，工作时通过传动轴带动螺旋叶片旋转，推动槽体内的颗粒状、粉状物料沿槽体轴向移动，可适用于散状颗粒物料的短距离输送场景，设计过程中充分考虑了物料输送的流畅性，螺旋叶片的导程设置匹配常规散料的输送角度，槽体的半封闭结构可减少物料输送过程中的撒漏，端部的轴伸结构可配套驱动电机、减速装置完成动力输入，支撑位的结构预留了轴承安装与密封件的安装空间，可满足实际工业应用中的密封、耐磨使用需求。建模过程中对所有部件做了装配约束验证，通过软件的干涉检查功能排查了叶片与槽壁、轴与端盖等位置的配合间隙，确保模型可直接用于后续的工程图导出、结构仿真或者3D打印验证，整体模型结构完整，细节还原度高，可作为螺旋输送设备设计参考、教学演示或者方案展示使用。
