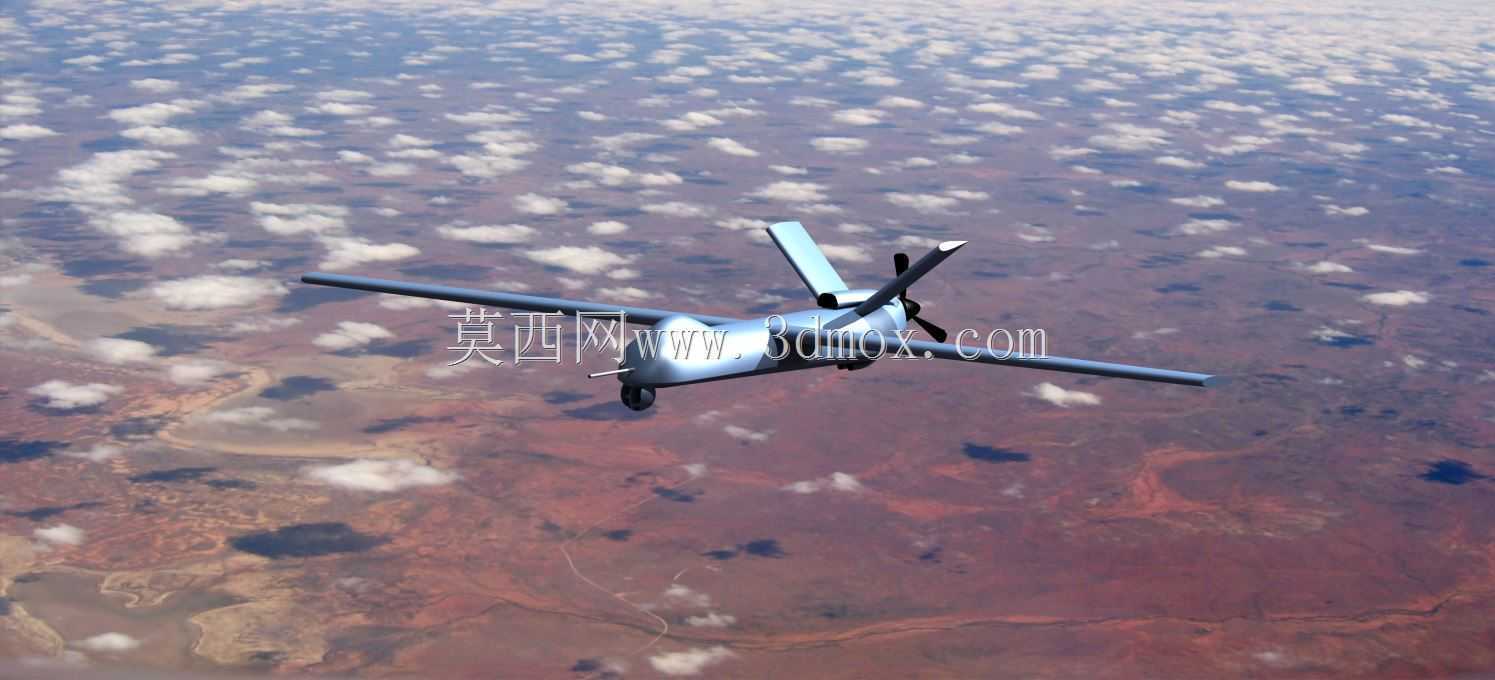

土耳其安卡中空长航时察打一体无人机

　　这款中空长航时固定翼无人机采用常规上单翼、单垂尾、推进式动力布局，整体气动设计围绕长航时巡航任务优化，机身采用流线型截面设计，从机头任务舱段到尾部动力舱段平滑过渡，尽可能降低巡航阶段的压差阻力与摩擦阻力。机翼选用大展弦比平直翼构型，翼型匹配低亚音速巡航升阻比需求，翼尖未设置额外翼梢小翼，依靠大翼展带来的高升阻比特性，保障任务阶段的燃油经济性与留空能力，机翼与机身采用翼身融合过渡设计，既降低了翼根处的干扰阻力，也为机翼内部的燃油舱、航电走线预留了充足空间。

　　动力系统布置在机身尾部，采用活塞式发动机搭配两叶推进式螺旋桨，这种布局可以将机头位置完整预留出来，用于安装光电侦察、合成孔径雷达等任务载荷，避免发动机运转带来的振动、遮挡影响载荷观测精度，同时推进式布局也能降低机身前部的气动噪声，提升低空侦察任务的隐蔽性。尾翼采用单垂尾加下置水平尾翼的常规构型，垂尾高度经过匹配计算，在保障航向稳定性的同时，尽可能降低侧向雷达反射截面积，水平尾翼设置在机身尾部下方，避开螺旋桨滑流的直接干扰，保障低速飞行、起降阶段的操纵效率。

　　起落架采用前三点式可收放设计，前起落架布置在机头下方，为单轮结构，带有转向操纵机构，可配合地面滑行阶段的方向控制，主起落架为单轮结构，布置在机身中部两侧的整流罩内，起飞后可完全收入机身内部，减少巡航阶段的附加阻力，起落架的缓冲行程经过匹配设计，可适应简易铺装跑道、野外临时起降点的起降需求，降低对地面保障设施的依赖。

　　从实际应用场景来看，这类无人机主要承担边境巡逻、长时间区域侦察监视、目标定位引导、对地精确打击等任务，可在数千米的中空高度连续巡航数十小时，不需要飞行员抵近危险空域，大幅降低任务执行的人员风险。在民用领域，该构型的无人机平台也可经过改装后用于森林防火巡查、大范围地理测绘、洪涝灾害灾情评估、长距离管线巡检等场景，依靠长航时优势减少单架次的飞行往返次数，提升大范围作业的效率。

　　在结构设计层面，机身主体采用半硬壳式结构，主承力框采用铝合金机加成型，蒙皮采用复合材料与铝合金混合搭配，在保障结构强度的前提下尽可能降低机身自重，机翼主梁采用一体化成型设计，可承受巡航阶段的升力载荷与机动飞行时的过载，任务舱段采用模块化设计，可根据不同任务需求快速更换光电吊舱、雷达、武器挂架等不同载荷，不需要对机身主体结构进行大幅改动，提升平台的任务适配性。

　　外形尺寸方面，该无人机翼展在十余米量级，机身长度约8米，机高控制在2.5米以内，整体尺寸适配中型无人机的地面运输、机库存放需求，机翼可设计为快拆结构，拆解后可通过中型卡车进行公路转运，快速部署到不同的任务区域。安装边界上，机身腹部的任务挂点可根据需求挂载不同重量的载荷，单侧机翼下也可设置轻载挂点，用于挂载小型精确制导弹药或任务吊舱，挂点的接口采用标准化设计，可适配多种符合重量要求的任务设备，机身内部的航电舱预留有充足的安装空间与供电、数据接口，可根据任务需求加装不同的通信、导航、侦察设备，不需要对机身内部结构进行二次打孔、改装，避免破坏机身主承力结构的完整性。

　　在气动细节设计上，机头下方的光电吊舱采用球形转塔设计，外部设置有流线型整流罩，在不影响观测视野的前提下尽可能降低吊舱带来的附加阻力，机身表面的天线全部采用贴合机身的共形设计，减少突出机身的结构带来的阻力增量与雷达反射信号，发动机进气道设置在机身背部，可避免起降阶段地面杂物被吸入发动机，同时也能降低机身下方的红外信号特征，提升战场生存能力。燃油系统主要布置在机翼内部与机身中部的燃油舱，油箱采用自密封设计，在受到小口径弹药击中时可自动封堵漏点，降低燃油泄漏引发的故障风险，供油系统采用交叉供油设计，可在单侧机翼油箱受损时调整供油路径，保障发动机的稳定供油。
