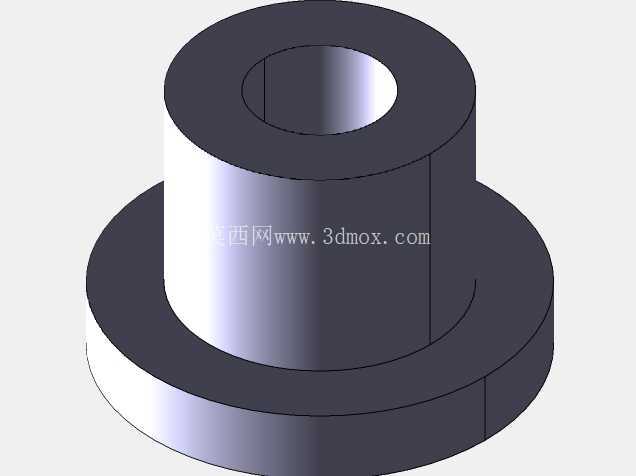

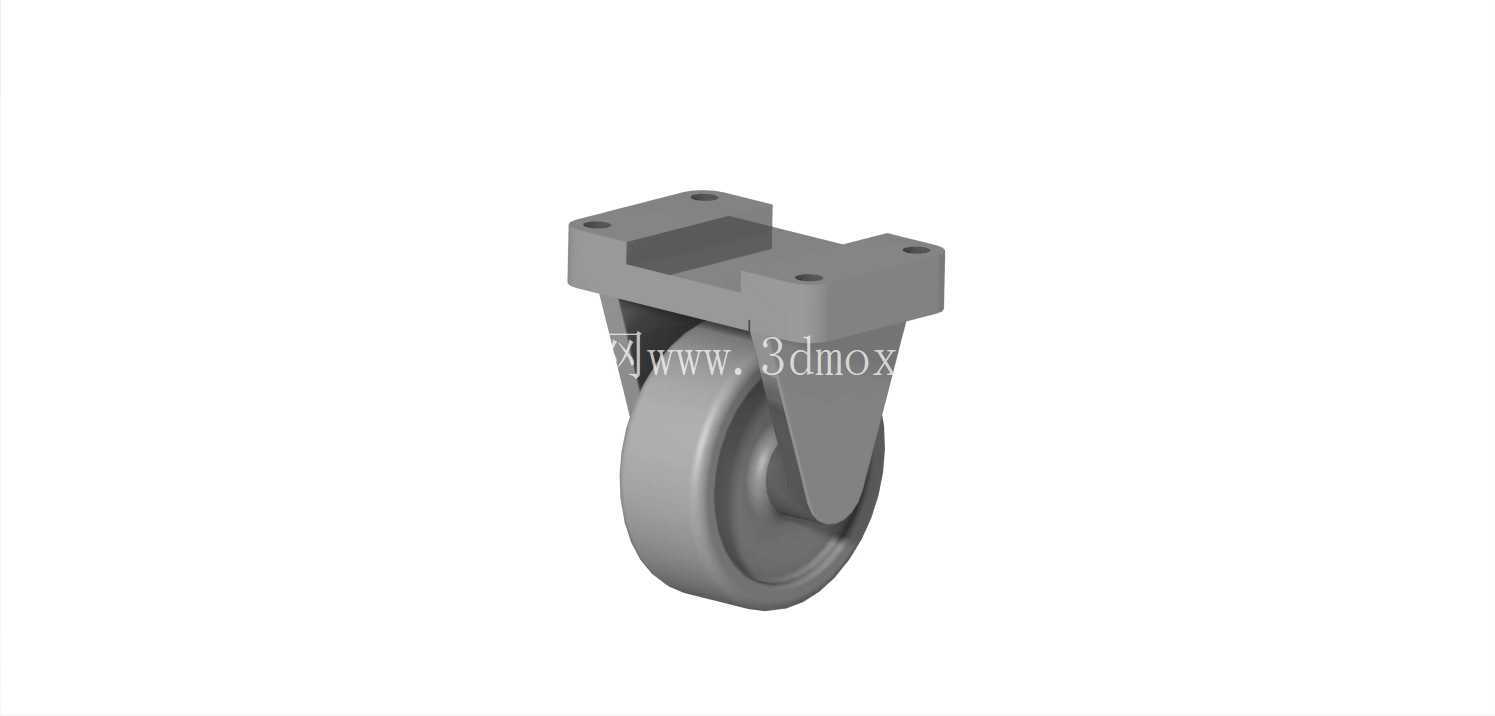

工业重载定向支架式行走滚轮结构

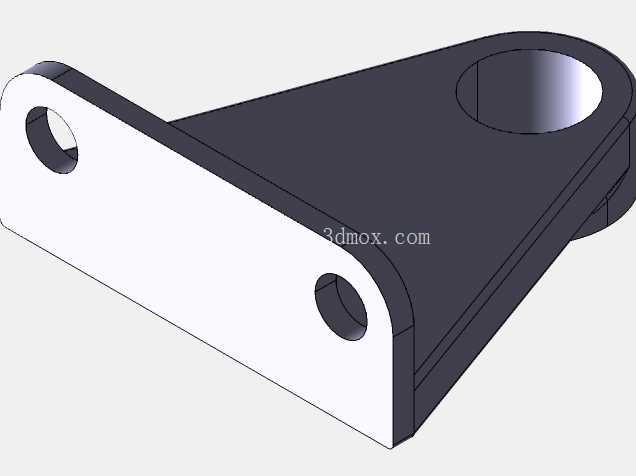

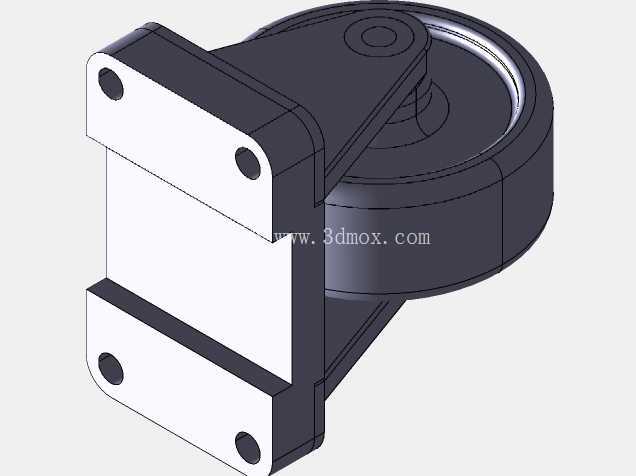

　　这款定向行走滚轮结构，多用于车间周转料架、小型自动化移载设备、固定式工位作业小车的底部支撑与位移场景，区别于万向轮的转向功能，该结构仅保留直线行进的导向能力，在需要固定行进轨迹的物料输送、工位转序场景中，能避免轮组随意偏转带来的走位偏移问题，适配对行进直线度有要求的短途移载工况。从结构设计逻辑来看，整体采用顶部安装座加双侧支撑臂的承力架构，顶部安装座预留四个对称分布的螺栓固定孔，安装时可直接通过螺栓与设备底部的安装横梁锁附，不需要额外设计转接支架，安装面的平面度公差控制在合理区间，锁附后不会出现安装应力集中导致的支架变形问题。双侧支撑臂从安装座向下延伸，将滚轮夹持在中间位置，轮轴贯穿支撑臂与滚轮中心，轴端做防脱限位处理，

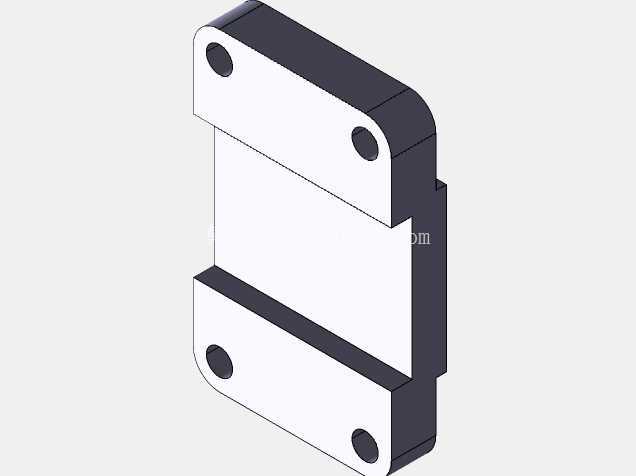

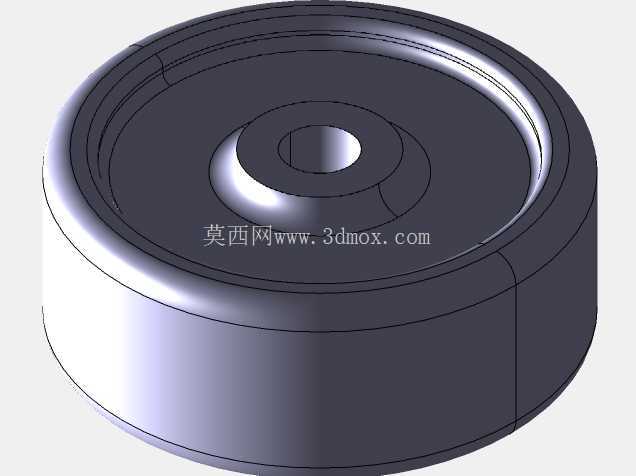

　　避免设备行进过程中轮轴窜动脱出；支撑臂与安装座采用一体化的刚性连接结构，没有多余的铰接缝隙，承力时不会出现侧摆晃动，能承受较大的垂直方向载荷，轮体采用宽幅圆柱面设计，接触地面的面积更大，单位面积压强更低，在环氧地坪、水泥地面、钢板地面等常见工业车间地面行进时，不会压伤地面表层，同时滚动阻力更小，推行时更省力。轮体与支架之间预留了足够的转动间隙，不会因为加工误差或者杂物卡滞导致轮体抱死，滚轮的转动中心与顶部安装面的垂直距离经过匹配设计，安装后设备底部距离地面的高度符合常规工业设备的离地间隙要求，既不会因为离地过低在过地面接缝、斜坡时剐蹭设备底部，也不会因为离地过高导致设备重心上移影响停放稳定性。在建模细节处理上，轮体的圆弧过渡、

　　安装座的倒角、支撑臂的加强筋结构都做了还原，安装孔的位置、孔径尺寸符合通用的脚轮安装孔位标准，选型时可以直接匹配现有设备的安装尺寸，不需要重新打孔修改设备结构；轮体的宽度、直径参数适配常规的中小载荷移载需求，支撑臂的厚度经过受力校核，在额定载荷下不会出现塑性变形，长期使用也不会因为金属疲劳出现断裂问题。这类定向轮通常和同规格的万向轮搭配使用，一般布置在设备行进方向的后端，前端搭配带刹车的万向轮，既可以保证直线行进的稳定性，也能在需要转向时通过前端万向轮调整方向，同时踩下刹车即可固定设备位置，不会出现溜车问题，在工装小车、仓储周转车、小型移动式加工设备上的应用十分广泛。
