航空涡轮风扇发动机结构展示模型

　　在民用干线客机、大型军用运输机以及部分高性能战术飞机的动力系统选型中，涡轮风扇发动机凭借高推进效率、低燃油消耗率、大涵道比工况下的低噪声特性，成为当前亚音速航空推进场景的绝对主流配置。这套三维结构模型完整还原了大涵道比涡扇发动机的外部气动轮廓与核心进排气结构，可直接用于航空动力类教学演示、航改型燃机方案论证阶段的结构参考，也能作为航空类科普展项的三维交互素材使用。从实际工程应用的角度看，这类大涵道比涡扇的核心功能是通过外涵道冷气流与内涵道高温燃气的共同喷射产生推力，外涵道气流占比越高，亚音速飞行状态下的推进效率就越优异，对应的燃油经济性表现也更好，这也是为什么当前民航干线客机全部采用大涵道比涡扇作为动力源的核心原因。

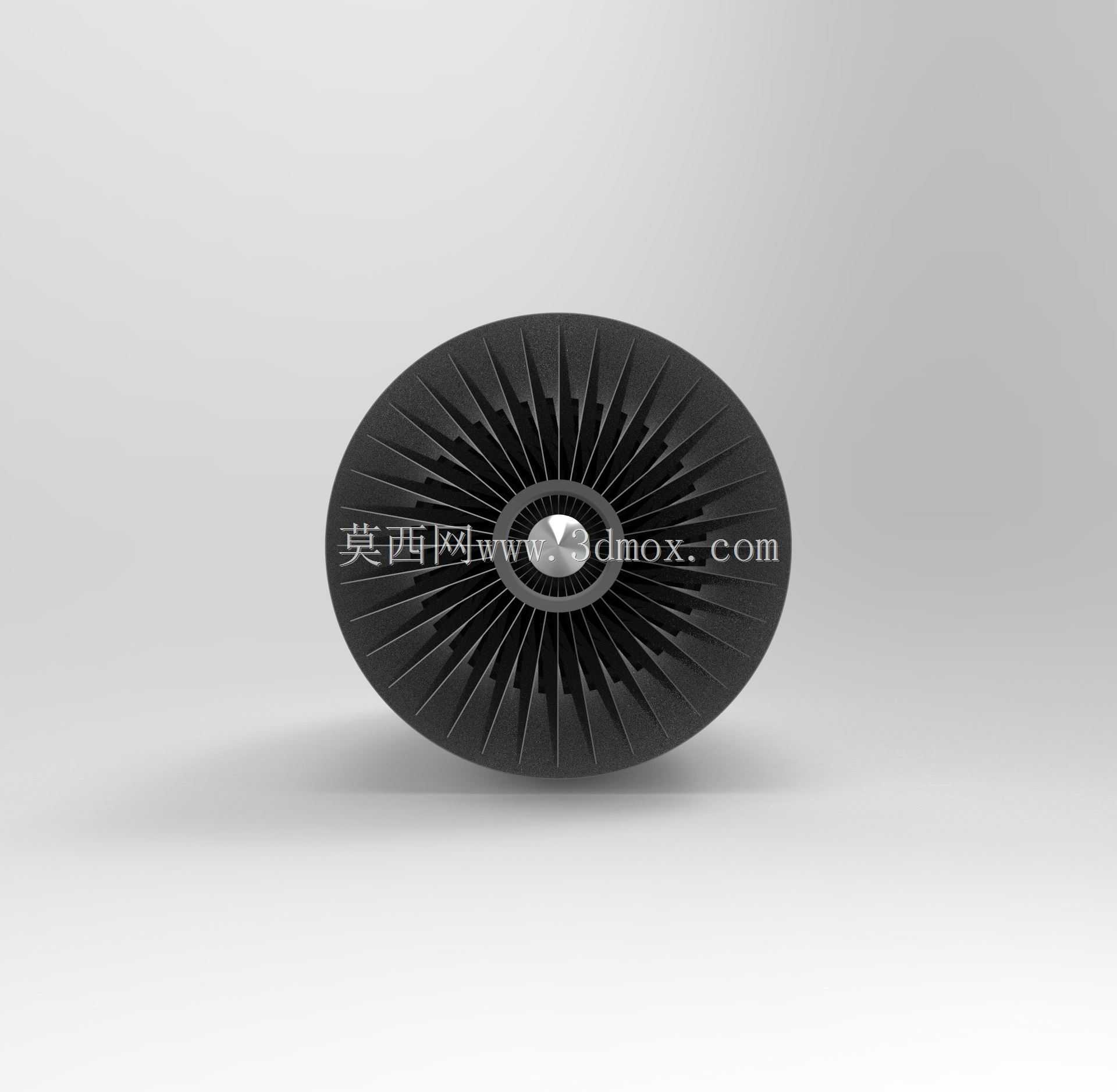

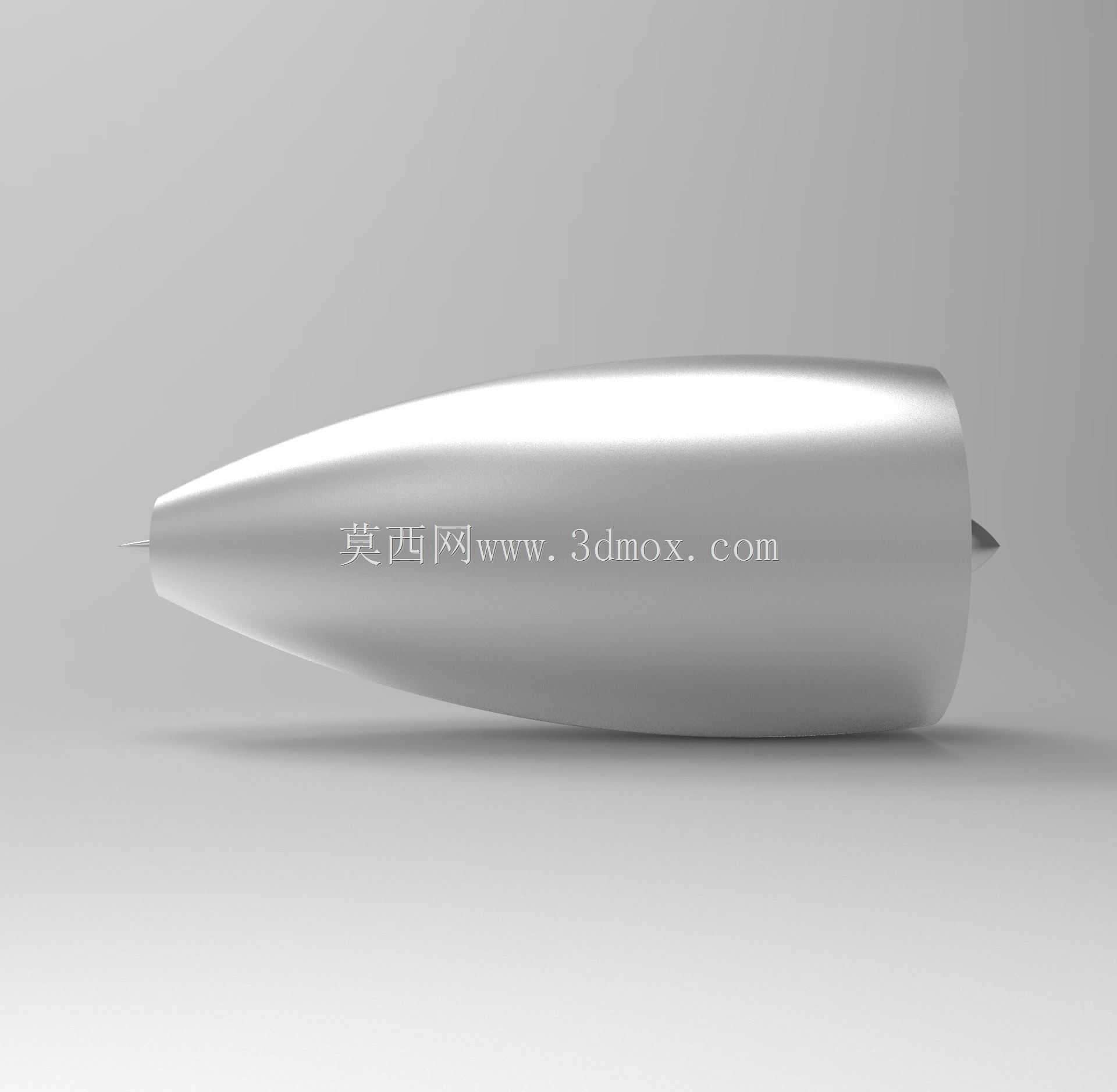

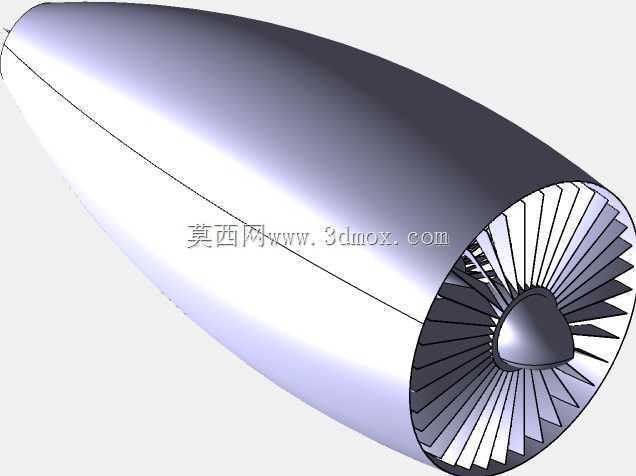

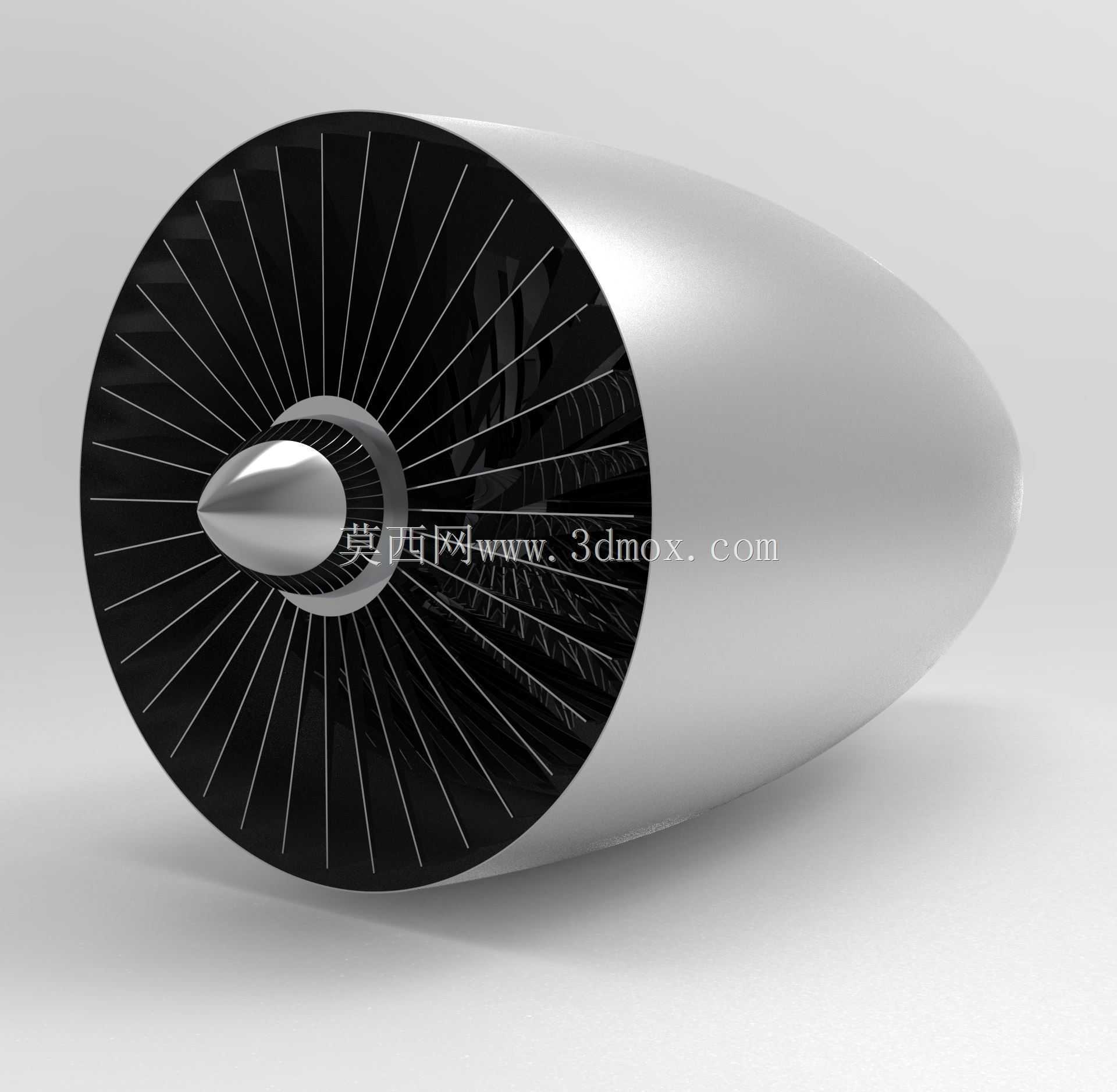

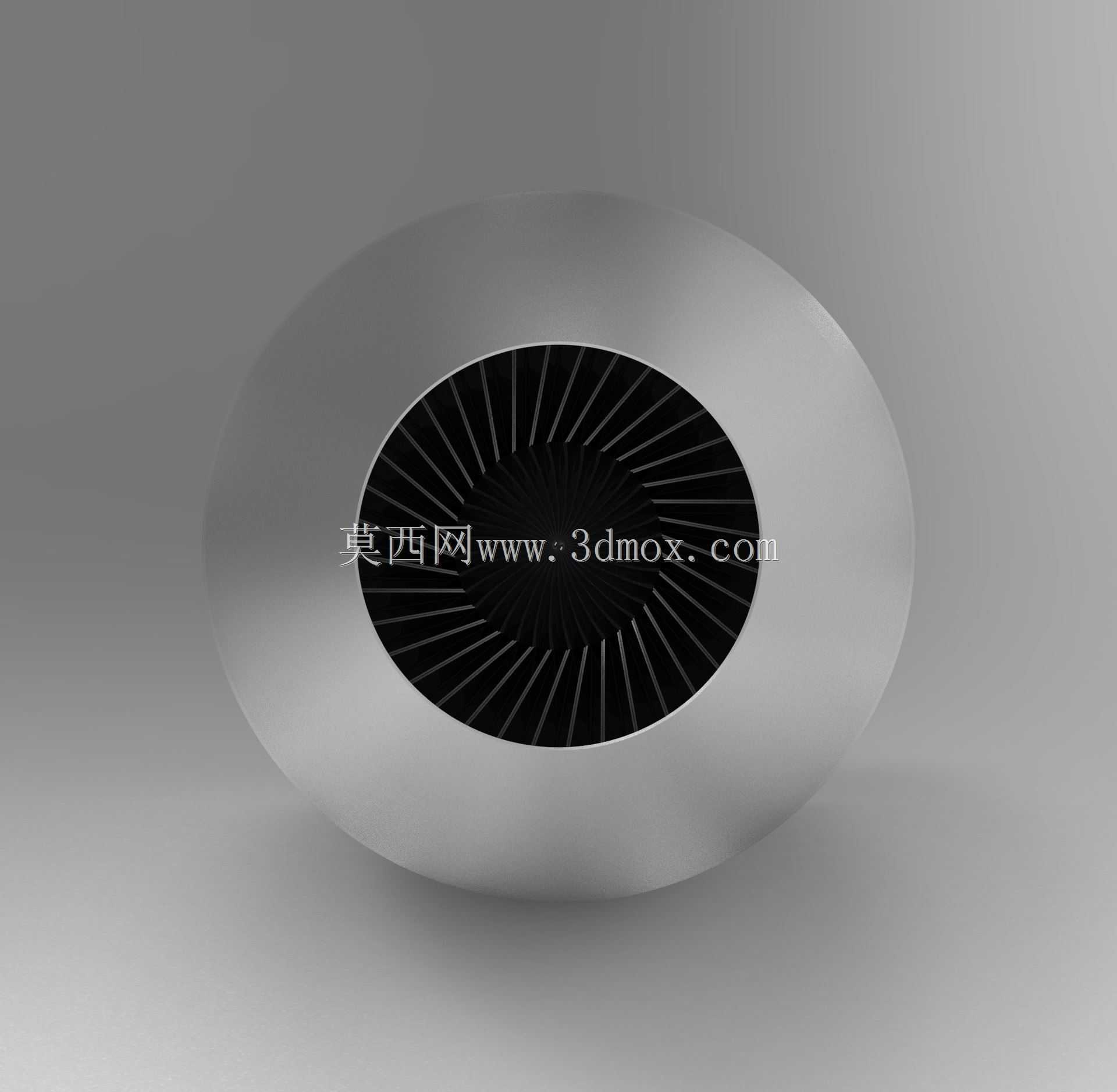

　　模型在设计阶段优先还原了发动机的气动外形边界：进气道唇口采用了符合NACA低速进气效率要求的椭圆修型轮廓，能够在飞机大迎角起降、侧风进场等复杂工况下，保证进气道内流场的均匀度，避免压气机叶片出现失速喘振等危险工况；风扇叶片部分还原了宽弦空心叶片的径向排布特征，每一片叶片的安装角都沿叶高方向做了对应扭转，匹配不同半径位置下的线速度差异，保证风扇整体做功效率的一致性，同时模型也还原了风扇叶片叶尖与机匣内壁之间的微小间隙，这一间隙的控制精度直接决定了风扇段的漏气损失大小，是实际加工装配过程中需要重点管控的尺寸公差项。外涵道机匣采用了光滑的变截面收敛设计，从风扇段向后逐步平滑过渡到喷口位置，保证外涵冷气流在流动过程中不会出现明显的气流分离，降低流动阻力；内涵道对应的核心机部分被外涵道壳体完整包裹，模型虽然没有做核心机内部的压气机、燃烧室、涡轮层级的详细拆分，但外部轮廓完全匹配真实航发的安装尺寸边界，能够直接用于飞机翼下吊装布局的干涉检查：在做机翼动力吊舱的结构设计时，可以直接导入该模型核对吊舱与机翼前缘、襟翼滑轨、起落架舱之间的安全间隙，避免后续结构设计出现装配干涉问题。尾喷管部分采用了分开排气的结构形式，外涵冷气流与内涵高温燃气分别从同轴的环形喷口排出，这种结构的加工维护难度更低，也能避免冷热气流过早混合带来的推力损失，非常适合亚音速长航时飞行的使用场景。在做模型的结构还原时，特意保留了发动机外部轮廓的所有关键安装基准：吊点位置的凸台结构、

　　附件传动机匣的外部凸起轮廓、引气管道的外部走线空间，这些细节都是在做全机动力系统集成时必须考虑的安装边界，很多入门级建模者在做航发模型时往往会忽略这些外部凸起，导致后续做全机装配时出现预留空间不足的问题。另外，进气道中心的整流锥采用了抛物线型的修型设计，能够把来流均匀导向四周的风扇叶片，避免中心位置出现气流滞止带来的总压损失，整流锥与风扇盘的连接位置也做了平滑过渡，减少台阶带来的气流扰动。从结构设计的逻辑来看，这套模型没有做过度的细节冗余，所有保留的结构特征都对应实际工程中的设计关注点：比如风扇叶片的数量匹配真实大涵道比涡扇的叶片配置，机匣的壁厚变化趋势符合真实航发的承力设计要求，从风扇段的厚壁承力机匣到尾喷段的薄壁耐热机匣，

　　壁厚的渐变过程完全符合实际的载荷分布规律——风扇段需要承受风扇叶片断裂带来的非对称冲击载荷，同时还要传递吊点的全部挂装载荷，因此机匣壁厚更大、结构强度更高，而尾喷段主要承受高温气流的热载荷，采用薄壁结构既能降低重量，也能减少热应力带来的结构变形问题。在航空类专业的教学场景中，这套模型可以用来讲解涡扇发动机的基本工作原理，展示进排气系统的气动布局逻辑；在航展、航空馆的科普展项中，可以基于该模型制作交互拆解动画，让参观者直观理解大涵道比涡扇的气流流动路径；在做新型通航飞机、大型无人机的动力选型论证时，也可以用该模型作为占位模型，完成初步的气动布局核算与安装空间预留，等确定具体的发动机型号后再替换成对应型号的精细模型即可。需要注意的是，该模型侧重外部气动与安装结构的还原，没有包含核心机内部的详细流道结构与管路附件细节，如果要做核心机的性能仿真或者详细结构设计，还需要补充内部压气机、涡轮、燃烧室的层级结构，但对于前期方案论证、科普展示、教学演示这类场景，当前模型的细节精度已经完全能够满足使用需求。
