大涵道比民用航空涡扇发动机外观结构

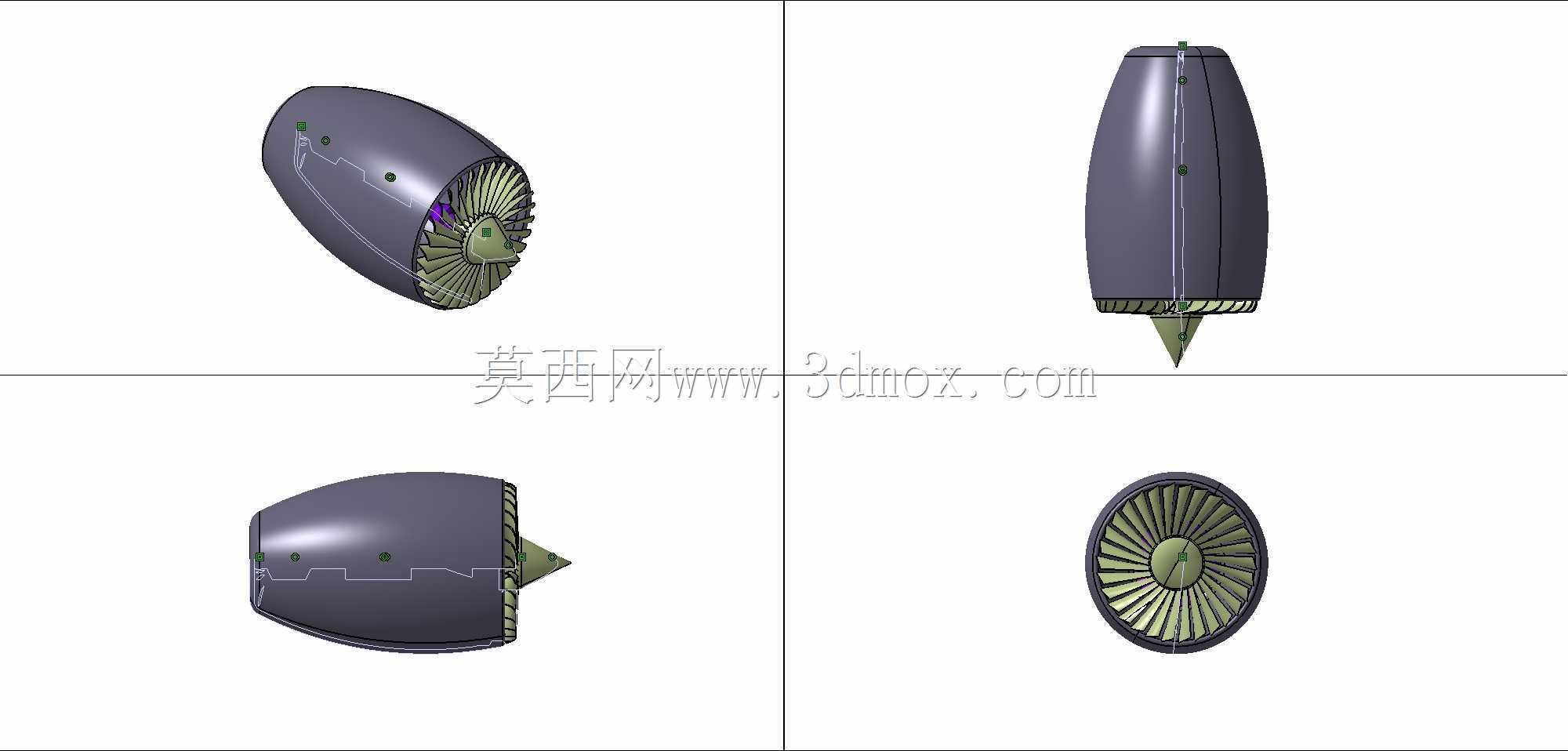

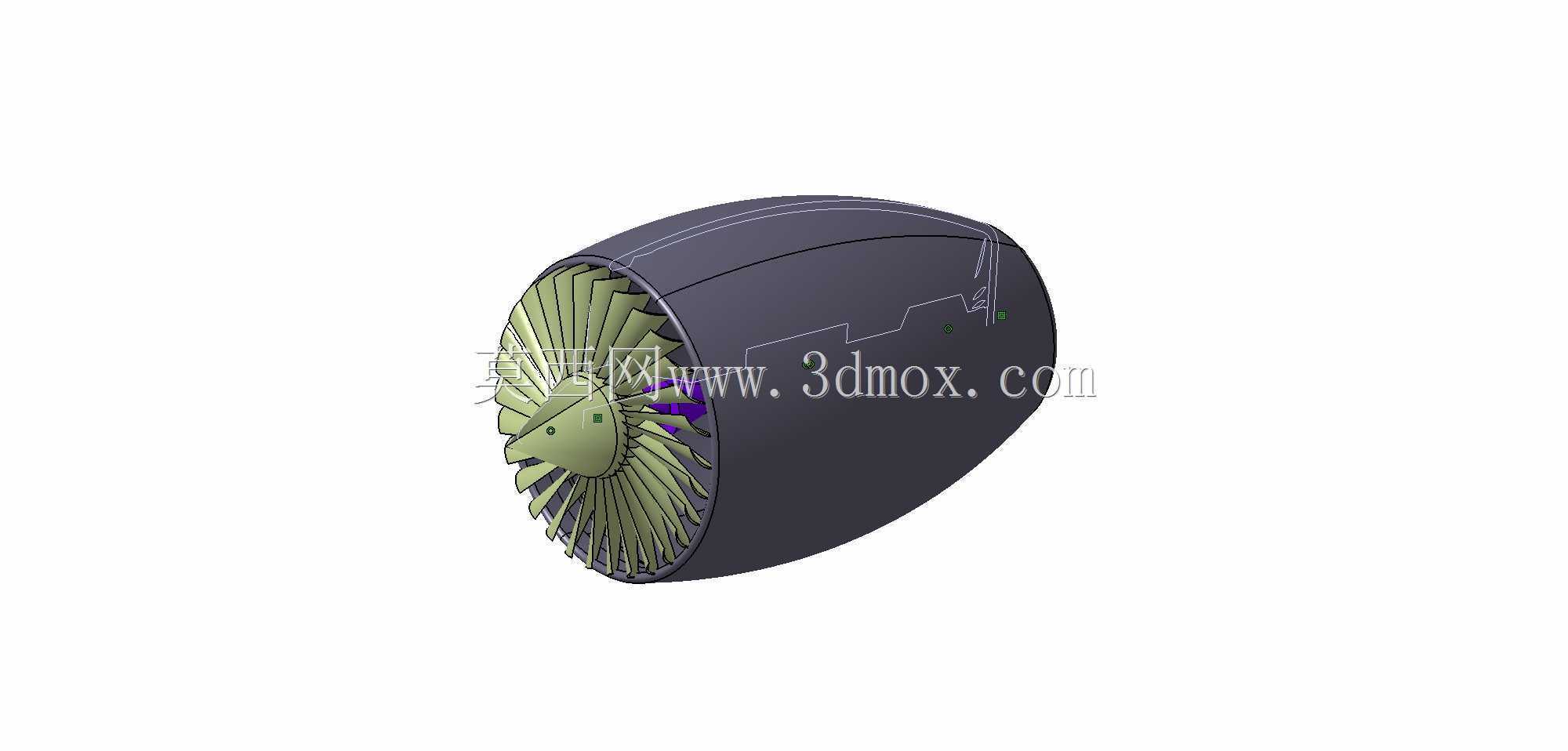

　　该模型还原的是民用干线客机常用的大涵道比涡扇发动机外部结构，这类动力装置是当前民航运输领域的核心动力来源，主要挂载于机翼下方或机身尾部，为百吨级以上的民用客机提供巡航阶段的持续推力，同时承担飞机地面滑行、起飞爬升、进近降落全阶段的动力输出，其工作状态直接决定航班的运行效率与飞行安全。从结构设计逻辑来看，模型优先还原了发动机短舱的气动外形，短舱外壳采用连续变截面的流线型曲面设计，曲面曲率沿进气道到尾喷口方向平滑过渡，进气道唇口做了大圆角钝化处理，能够在不同飞行迎角、不同马赫数工况下，保证进入风扇段的气流均匀稳定，避免大迎角状态下进气道内侧出现气流分离，降低风扇叶片的非定常载荷，减少喘振风险。短舱外壁预留了发动机安装节的对接位置，

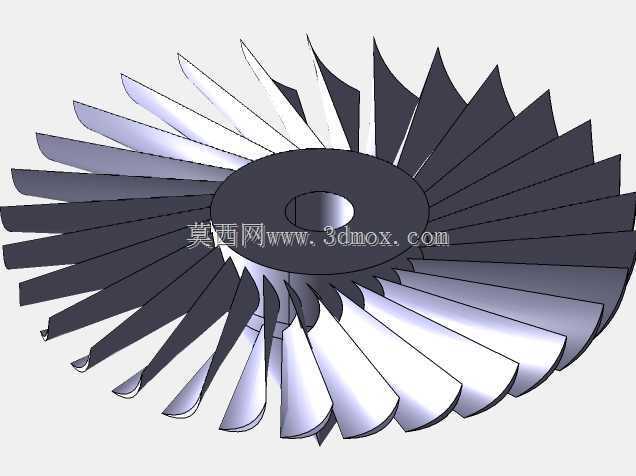

　　安装节的位置匹配机翼吊梁的安装接口，安装边界严格遵循主流窄体客机的发动机挂装尺寸规范，短舱最大外径、进气道端面到尾喷口的总长度、吊点间距均参考现役同级别发动机的实际尺寸比例设计，可直接用于飞机总体布局阶段的发动机挂载干涉检查，验证短舱与机翼前缘、襟翼滑轨、起落架舱门之间的安全间隙，避免后续结构设计阶段出现空间冲突。模型还原了前端风扇叶片的排布结构，风扇叶片采用宽弦后掠的叶型设计，沿轮毂周向均匀排布，叶尖与短舱内壁之间预留了合理的叶尖间隙，既能够保证风扇段的压缩效率，也考虑了工作状态下叶片离心伸长、热膨胀带来的尺寸变化，避免叶尖与机匣发生碰磨。短舱外壳上的检修口盖轮廓也做了还原，口盖位置对应发动机内部核心机、附件齿轮箱、燃油管路、

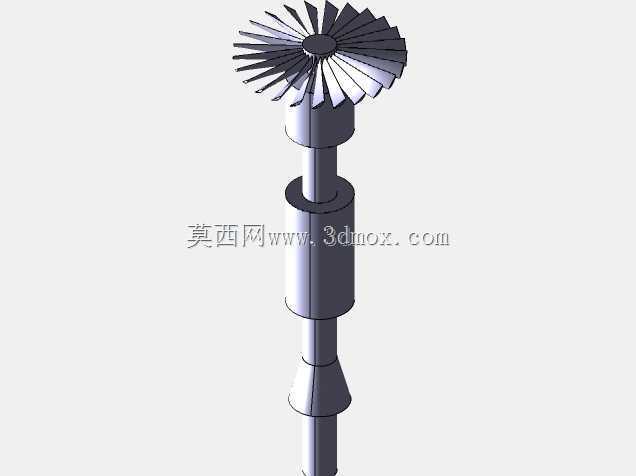

　　滑油管路的维护区域，符合航线维护的操作空间要求，地勤人员可通过对应位置的口盖完成日常检查、故障件更换等操作，无需拆解整个短舱结构。从建模思路来看，该模型采用自顶向下的设计逻辑，先确定发动机的总体气动外形与安装接口边界，再拆分短舱壳体、风扇叶片、轮毂、尾喷口等独立零件，各零件之间的装配关系完全匹配实际发动机的装配层级，短舱壳体的分模线位置参考实际复合材料短舱的拼接工艺，沿周向分为上下两个半壳，便于生产阶段的成型与装配。这类模型可用于航空类专业的教学演示，帮助初学者直观理解涡扇发动机的外部结构组成，也可用于飞机总体设计阶段的布局验证，还可作为航空类科普展品的三维设计基础，在进行虚拟仿真场景搭建时，该模型的曲面精度能够满足近景展示的需求，

　　不会出现曲面破面、棱角失真的问题。需要注意的是，该模型仅还原了发动机的外部结构与前端风扇段的可见部分，未包含核心机内部的压气机、燃烧室、涡轮等热端部件，也未还原外部管路、反推装置格栅等细节结构，若用于发动机内部结构的性能仿真或详细结构设计，需要补充内部零件的详细结构与尺寸参数。在实际工程应用中，这类外部结构模型的核心作用是完成总体布局的空间协调，保证发动机与飞机各系统之间不存在安装干涉，同时验证短舱的气动外形是否满足全机阻力设计要求，短舱的外形曲面质量直接影响飞机的巡航阻力，曲面的连续性、曲率变化率都需要经过严格的CFD仿真验证，该模型的曲面过渡平滑，无明显的曲率突变，能够满足初步方案阶段的气动仿真外形要求。
