带完整流道结构的拆分式燃气轮机设计

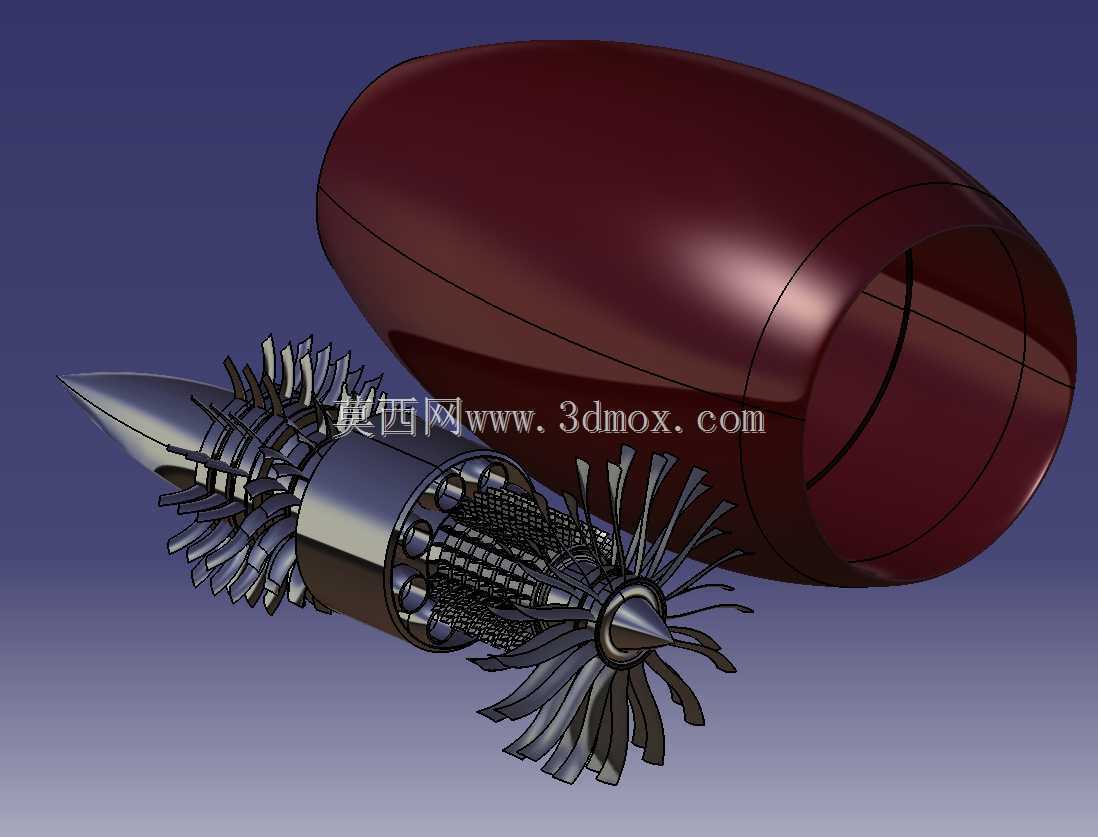

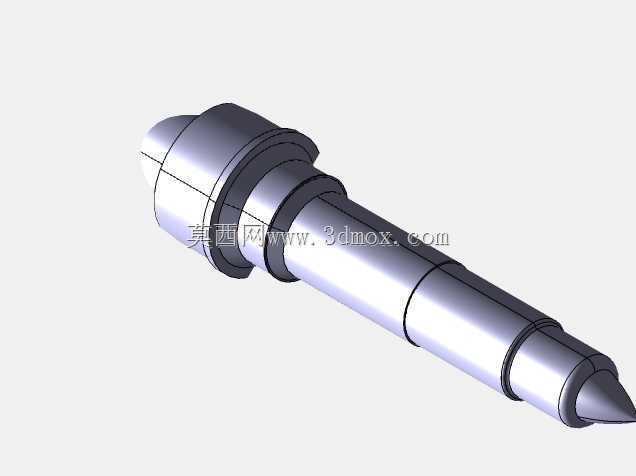

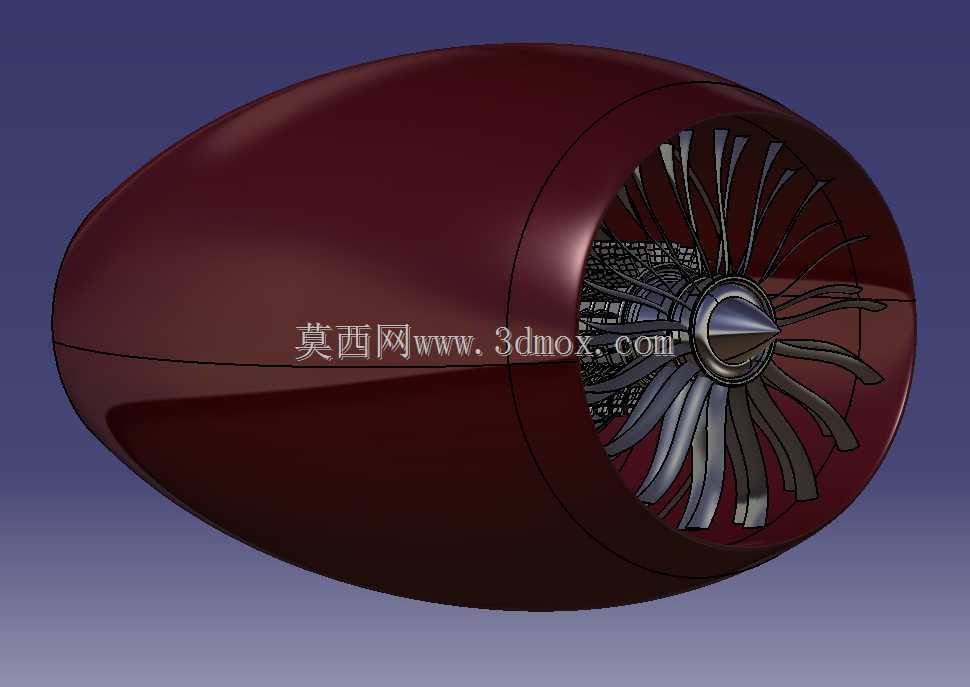

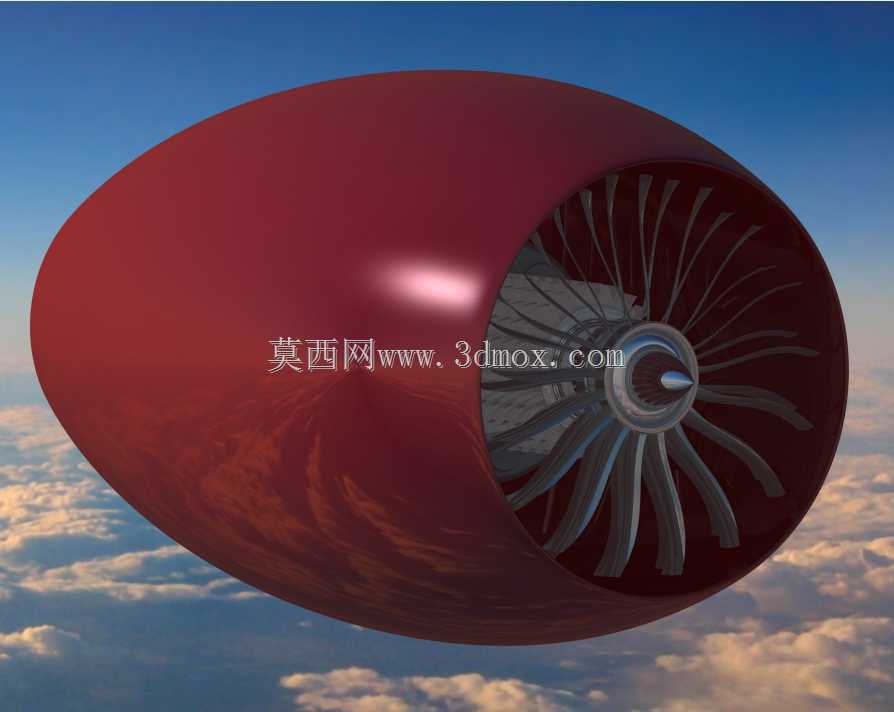

　　本次呈现的燃气轮机三维结构，采用了机匣与核心转子拆分的展示形式，能直观看到内部通流部分的完整布局，这类结构的建模逻辑完全贴合实际航改型燃气轮机的装配层级，做结构设计时首先要明确不同工况下的通流匹配关系。从实际应用场景来看，这类小涵道比的燃气轮机结构既可以作为小型通航飞机的动力核心，也能经过参数调整后作为分布式能源站的燃气发生器，配套余热锅炉实现冷热电三联供，在偏远矿区、海上平台这类无法接入大电网的场景，这类紧凑结构的燃气轮机能快速搭建独立供能系统，相比柴油发电机组它的功重比更高，连续运行时长更久，维护间隔也更长。

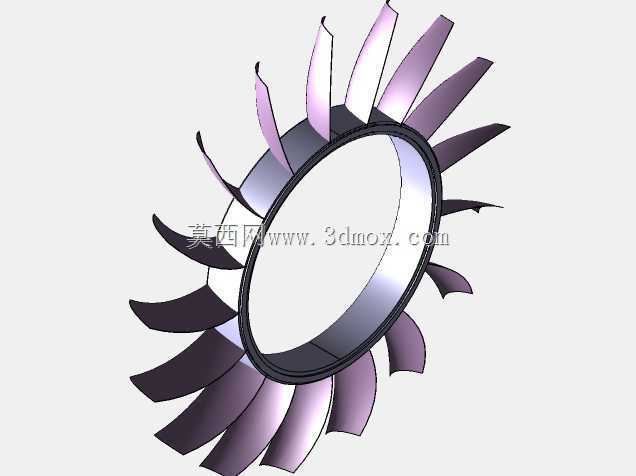

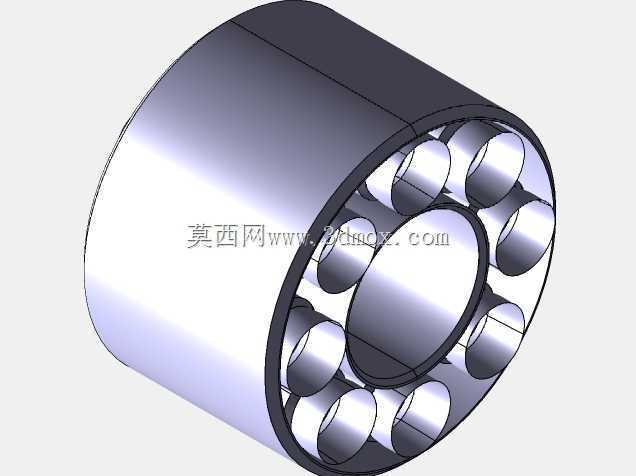

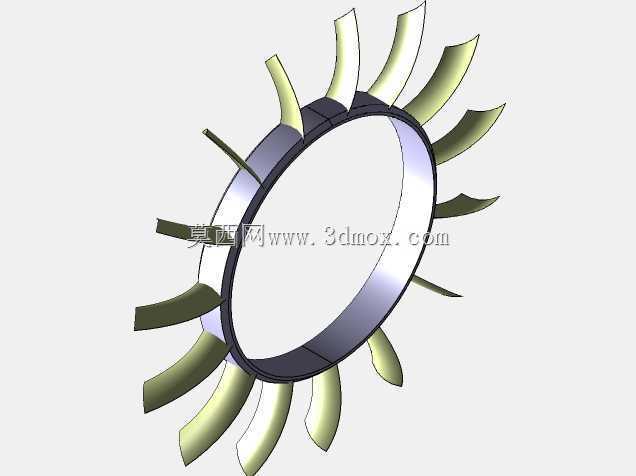

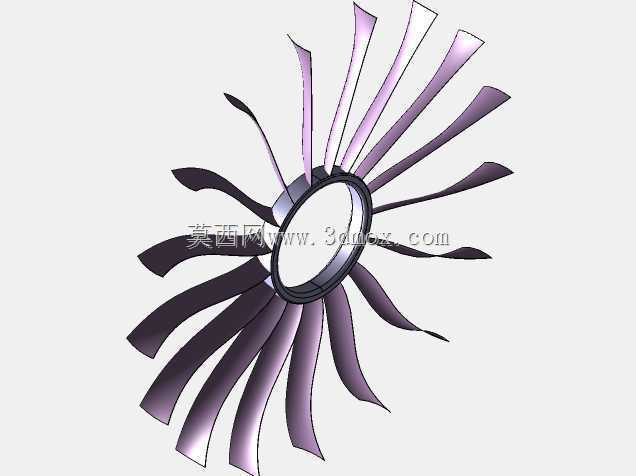

　　从功能特性上看，模型完整还原了压气机段、燃烧室段、涡轮段的核心结构：前端的多级轴流压气机叶片采用了沿叶高渐变的翼型设计，每一级叶片的安装角都对应不同的压比需求，建模时需要严格匹配各级的流量系数，避免出现喘振边界过窄的问题；压气机后接的环形燃烧室，模型里还原了火焰筒的头部进气孔与掺混孔布局，这部分的结构设计直接决定燃烧效率与出口温度场均匀度，实际生产中这部分会采用高温合金精密铸造，还要预留热胀冷缩的安装间隙，避免高温工作状态下出现结构卡滞；后端的涡轮段分为高压涡轮与低压涡轮，高压涡轮直接驱动前端压气机，低压涡轮则负责输出轴功，模型里的涡轮叶片带有内部冷却通道的简化结构，这是因为涡轮前温度已经超过普通金属的熔点，必须通过压气机引气实现叶片内部冷却，才能保证长时间工作的结构强度。

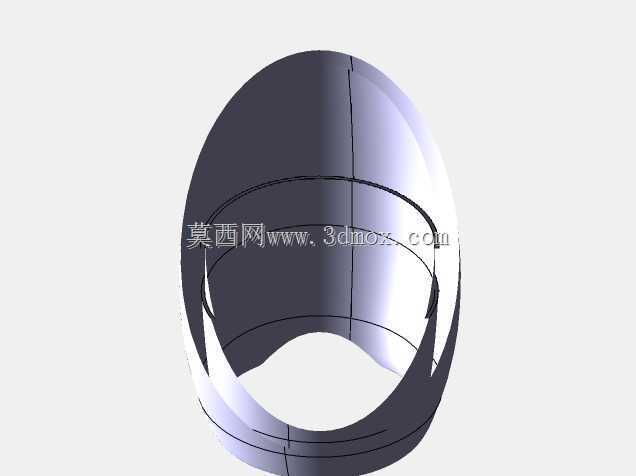

　　设计思路上，这个拆分式的结构首先是服务于装配工艺验证：实际生产中燃气轮机的转子是做过整体动平衡的，机匣为分半式结构，装配时需要先将转子整体吊入下半机匣，再合箱上半机匣，模型里的机匣分界面刚好设置在水平中线位置，完全符合实际装配的工艺要求。其次是安装边界的考量，整个动力单元的安装节设置在压气机机匣与涡轮后机匣位置，两个安装面的同轴度公差要求控制在0.02mm以内，避免转子工作时出现碰磨；进气道的唇口采用了椭球流线型设计，能降低低速进气时的气流畸变，保证压气机入口的流场均匀，尾喷口的收敛段结构则是为了提升排气速度，在航空应用场景下能获得更高的推进效率。

　　做这类叶轮机械的三维建模时，最容易忽略的是叶片与机匣之间的叶尖间隙，这个模型里预留的间隙值是按照工作状态下的热膨胀量计算的，冷态装配时间隙稍大，当工作温度升高后，转子与机匣的膨胀量差会让间隙缩小到最优值，既不会出现碰磨，也能减少叶尖漏气损失。另外燃烧室的燃油喷嘴布局在模型里也做了还原，12个喷嘴沿圆周均匀分布，每个喷嘴的喷射角度都对应火焰筒的回流区设计，能保证燃油与空气充分混合，降低氮氧化物的排放。在做设备选型参考时，这个模型的接口尺寸可以直接对接标准的进气过滤装置与排气消音装置，不需要额外做转接结构设计，能大幅缩短前期方案设计的周期。
