工业重载定向支撑脚轮结构设计

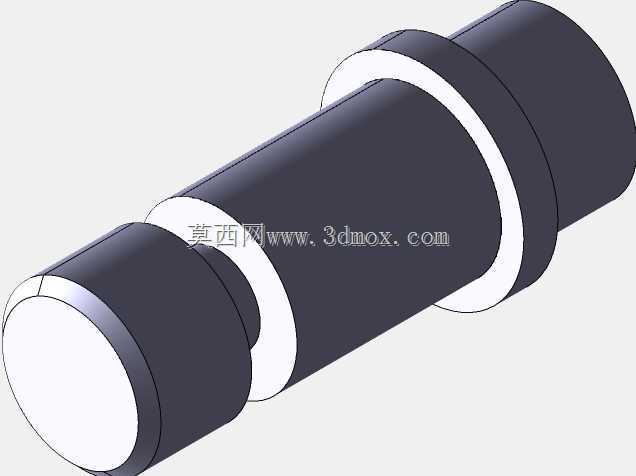

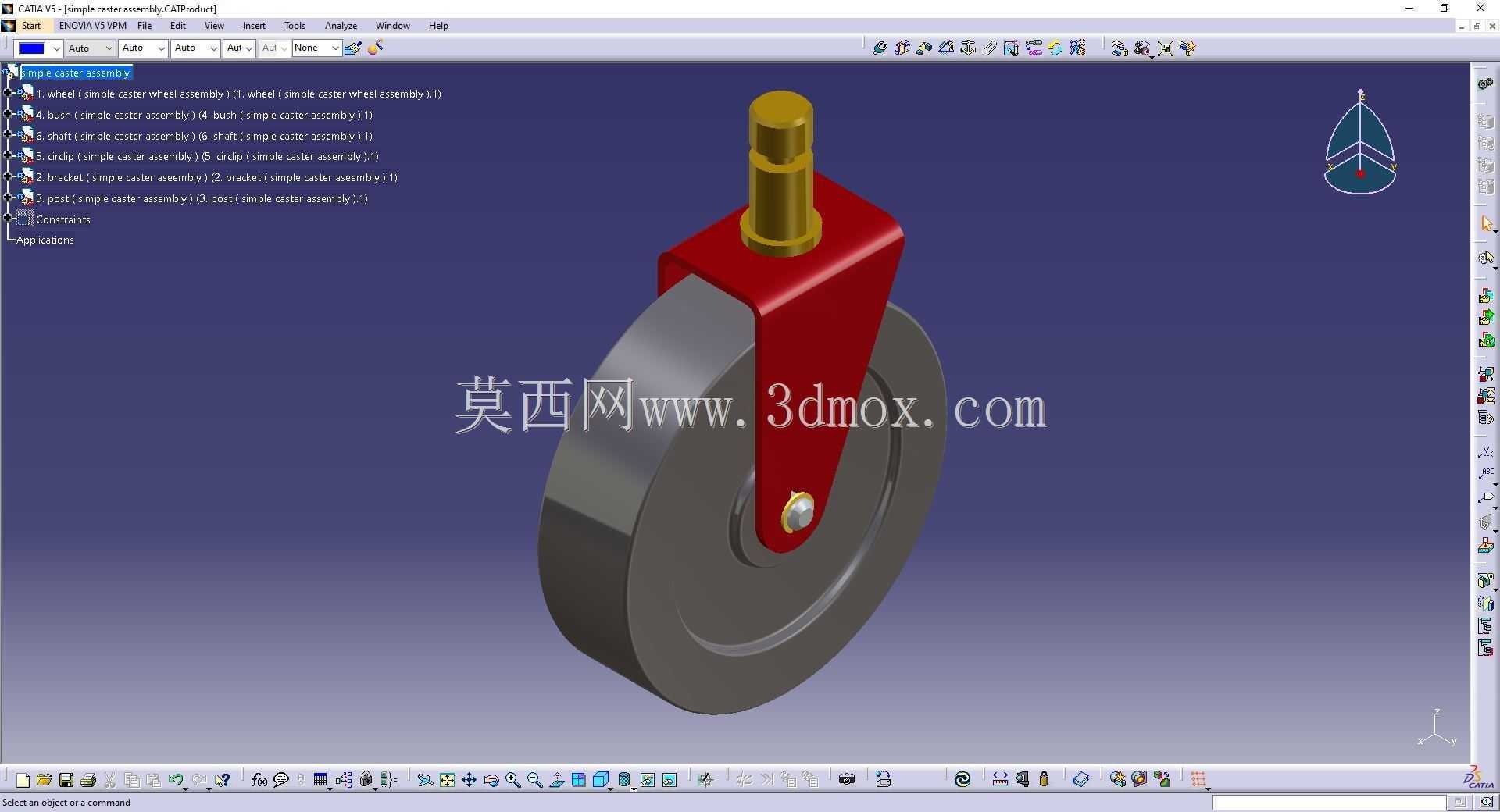

　　在车间周转工装、重型电力设备柜体、移动式工业作业台的场景里，脚轮是决定设备移动灵活性与停靠稳定性的核心部件，很多现场运维人员都遇到过脚轮卡滞、承重变形、安装位干涉导致设备无法顺利推移的问题，这类故障往往不是轮体本身强度不足，而是初始设计阶段没有结合安装边界、受力工况做匹配性的结构校核。这款脚轮的结构设计，首先从安装适配场景出发，顶部的圆柱安装轴采用阶梯轴结构，轴段做了定位台阶设计，安装时可以直接插入设备底部的安装套筒内，靠台阶面实现轴向定位，不需要额外加装轴向挡圈，适配市面上多数标准工业设备的脚轮安装孔位，安装轴的直径公差取h7级，和安装座的配合间隙控制在0.02-0.05mm之间，既保证安装时可以顺利插入，

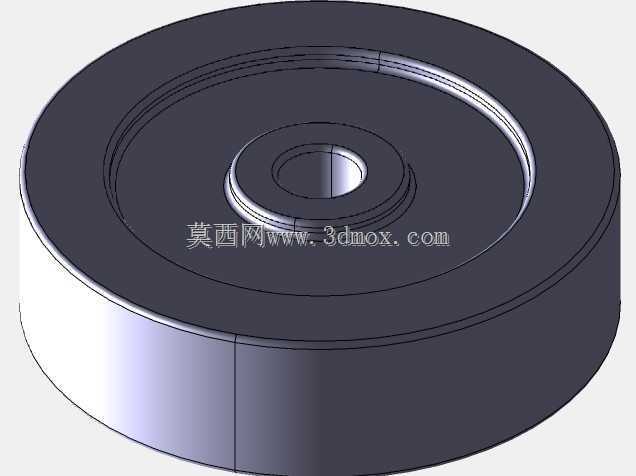

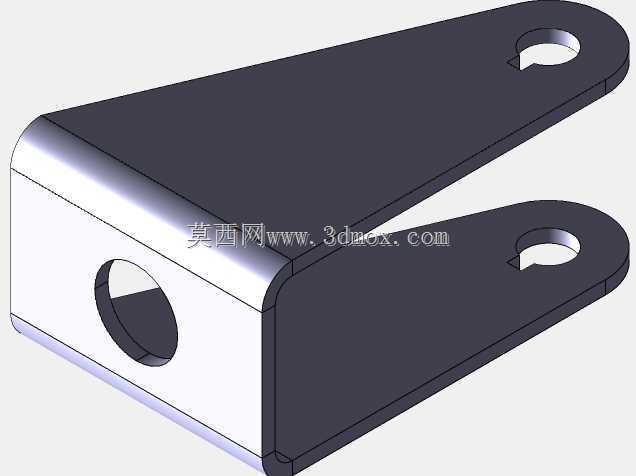

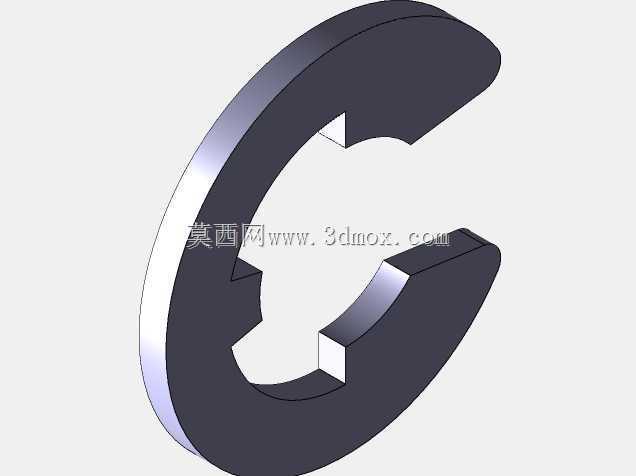

　　又不会因为间隙过大导致设备推移时出现轮体晃动的问题。轮架部分采用单侧支撑的立式支架结构，支架主体为弯折成型的钢板结构，和顶部安装轴的连接位置做了满焊加固，焊接位置做了圆弧过渡处理，避免应力集中导致重载下焊缝开裂，支架的厚度根据单轮150kg的额定承重做了抗弯校核，当轮体承受侧向冲击力时，支架的最大变形量控制在0.1mm以内，不会出现轮体偏磨、支架变形卡滞轮体转动的问题。轮体采用实心圆柱滚轮结构，轮面做了微圆弧倒角处理，和地面接触时的接触应力均匀分布，不会因为边缘应力集中导致轮面过早磨损，轮体的中心孔内嵌了金属衬套，衬套和轮轴之间采用间隙配合，轮轴的端部用防松铆钉固定，避免轮体转动过程中轴销脱出。轮体和支架之间预留了足够的转动间隙，

　　即使轮面缠绕少量车间常见的铁屑、包装带碎屑，也不会直接卡滞轮体转动，日常运维时只需要定期清理轮面缠绕物即可，不需要频繁拆解轮体。设计过程中特意控制了整体的安装高度，从安装轴顶端到轮体最底端的高度尺寸适配常规工业设备的底部离地间隙，不需要额外调整设备原有支脚的高度，替换原有损坏脚轮时可以直接互换，不需要对设备底部结构做二次修改。轮体的转动阻力经过优化，轮轴和衬套之间的摩擦系数控制在较低水平，单人即可推动搭载四个该款脚轮、总重500kg的设备移动，推移过程中不会出现明显的卡顿、异响问题。停靠时的稳定性方面，轮架的支撑跨度经过计算，当设备停靠在有2°以内坡度的地面上时，不会出现侧倾、溜车的问题，搭配设备自带的刹车支脚即可实现稳定停靠。

　　很多现场使用的脚轮容易在推移过门槛、地面接缝位置出现冲击损坏，这款脚轮的轮架在靠近地面的位置做了圆弧过渡，过障碍时轮体可以顺利爬上障碍，不会出现支架磕碰地面导致轮体抬升、设备倾翻的问题。建模过程中对所有配合面都做了干涉检查，安装轴和设备安装座、轮轴和衬套、轮体和支架之间都没有干涉问题，所有的圆角、倒角都按照机械加工的工艺要求做了设置，支架的弯折半径适配常规钢板弯折的工艺参数，不需要特殊的加工工装即可实现批量生产，轮体的注塑模具结构简单，开模成本低，适合批量配套各类移动式工业设备使用。
