重载双支架固定式工业脚轮结构设计

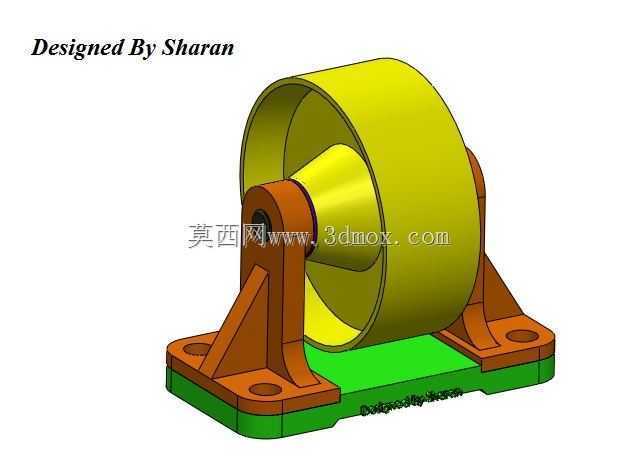

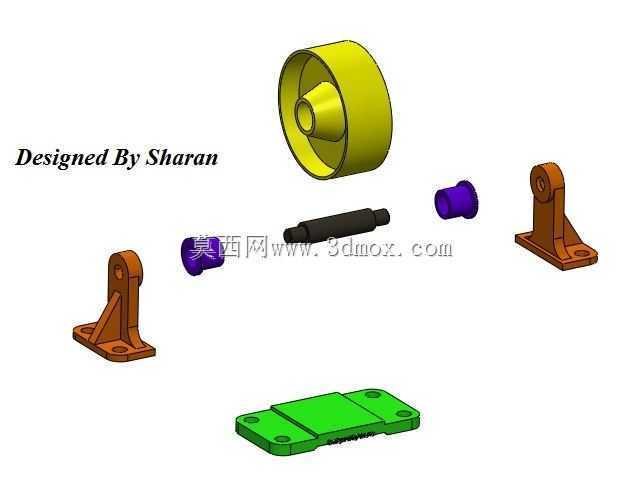

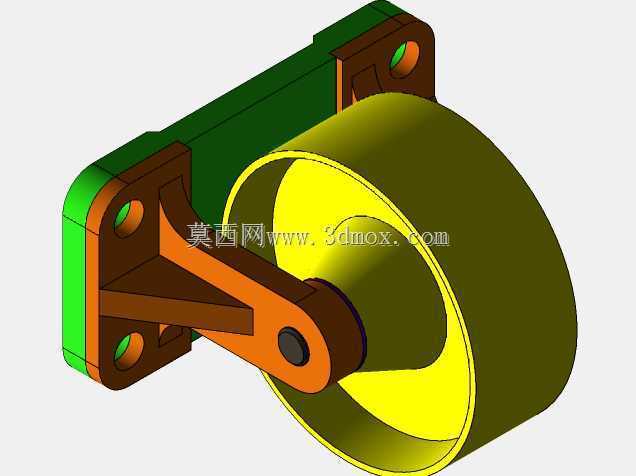

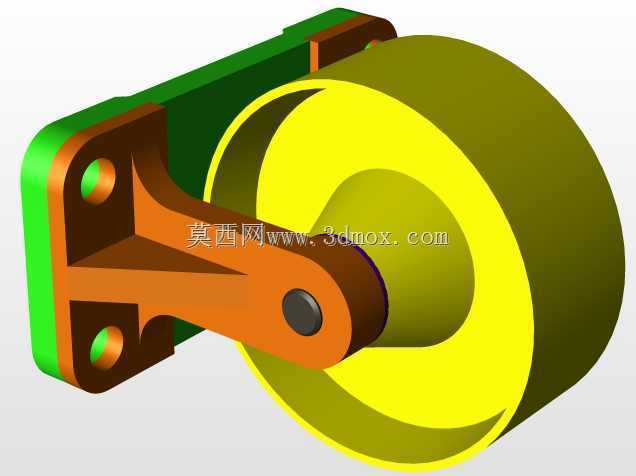

　　在车间重型工装台架、电力设备柜体、中大型变压器转运托架这类需要兼顾静态承重与短距离移位需求的场景里，固定支撑式脚轮是非常核心的移动承载部件，区别于万向转向脚轮，这类定向脚轮通常布置在设备底座的固定侧，搭配同规格万向脚轮使用时，既能保证直行移位的轨迹稳定性，也能避免全万向配置下设备推行时容易出现的方向偏移、蛇形摆动问题。这款脚轮的整体结构采用分体式装配设计，核心承载部分由轮体、双侧支撑支架、底部安装基板三层结构组成，轮体采用宽幅圆柱面设计，接触地面的轮面宽度远大于普通轻型脚轮，这种设计能有效降低轮面对地面的单位面积压强，不管是在环氧地坪、车间水泥地面还是铺设钢板的临时作业面，都能避免轮体压伤地面，同时宽轮面在承载重载时的滚动阻力更小，

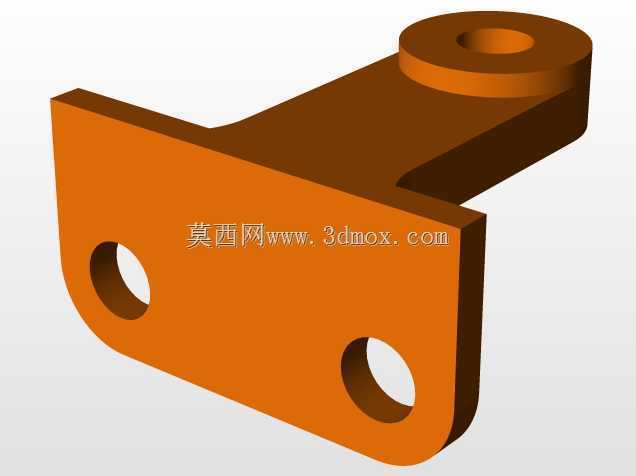

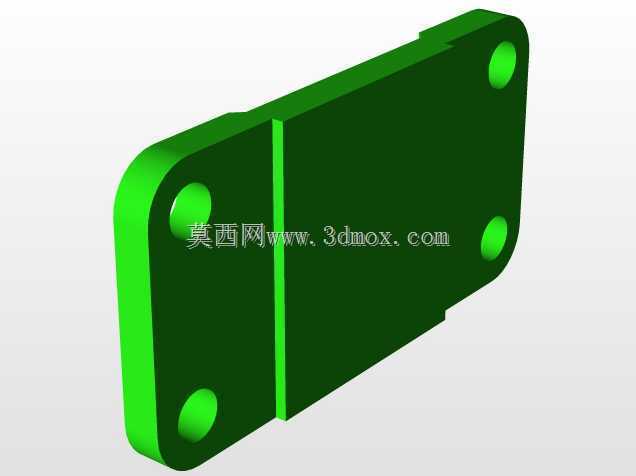

　　推行过程中不会因为局部应力集中出现轮体卡滞、变形的问题。支撑支架采用三角加强筋结构，从安装基板面一直延伸到轮轴安装座位置，这种结构不是单纯的造型设计，而是从受力角度出发，当设备满载时，轮轴位置承受的垂直载荷会通过三角筋结构均匀分散到底部安装基板的整个平面，避免支架根部因为应力集中出现断裂，很多轻型脚轮采用单片支架无加强筋的设计，在承受偏载或者冲击载荷时很容易从支架根部弯折，这款双侧带加强筋的支架结构，能承受的垂直静载荷可以达到同尺寸单片支架的2.3倍以上，完全适配重型电力设备、工业柜体这类单轮载荷要求较高的使用场景。底部安装基板采用双层叠合设计，下层是带安装孔的绿色减震垫层，上层是金属承载板，四个安装孔对称布置在基板四角，

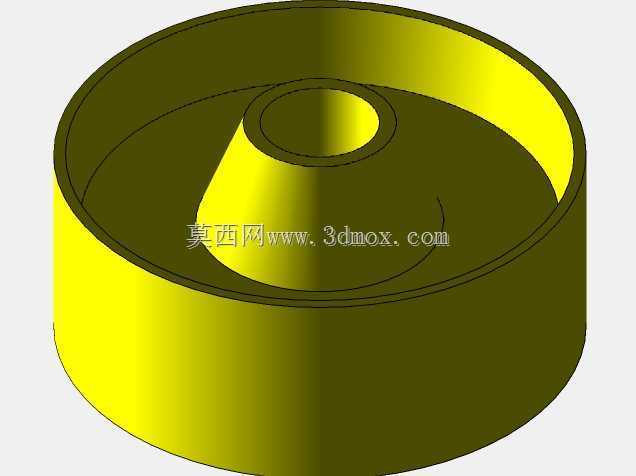

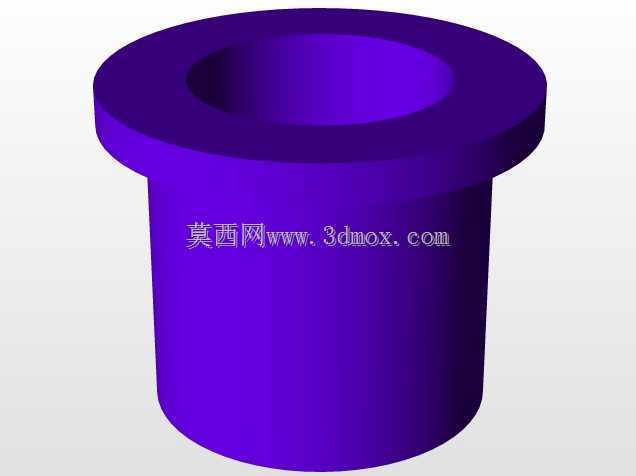

　　安装孔的中心距、孔径尺寸都适配工业通用的槽钢、方钢焊接底座的安装标准，不需要额外加工转接板就可以直接通过螺栓固定在设备底座上，安装边界的设计充分考虑了现场装配的便利性，基板的整体轮廓尺寸比支架底部宽出10mm左右，既可以避免安装时螺栓与支架发生干涉，也能在设备落地时让基板受力更均匀。轮轴与支架的连接位置采用了衬套过渡设计，不是直接让轮体内孔与金属轴硬摩擦，这种设计能大幅降低滚动时的磨损，长期使用后只需要更换衬套就可以恢复脚轮的转动性能，不需要整体更换整个脚轮，降低了设备后期的维护成本。轮体本身采用中空式结构设计，在保证轮面足够强度的前提下，尽可能降低了轮体自身的重量，不会给设备整体增加过多的额外负载，

　　轮体的内孔与轮毂位置做了加厚处理，轮轴穿过的位置是整个轮体受力最集中的区域，加厚的轮毂可以避免轮体在重载下出现内孔开裂、轮体变形的问题。在实际选型应用中，这类定向脚轮通常会按照设备总重量的1.5倍安全系数来配置单轮载荷，比如总重2吨的设备，配置4个脚轮的话，单轮额定载荷需要达到750kg以上，这款脚轮的结构强度完全能覆盖这类重载场景的使用需求，不管是变压器生产车间内的工序间转运，还是设备安装就位后的短距离位置调整，都能保证移动过程平稳顺畅，不会出现轮体卡滞、支架变形的问题。设计过程中也充分考虑了不同使用场景的兼容性，轮面的圆柱度公差控制在0.2mm以内，保证轮体滚动时整个轮面都能与地面均匀接触，不会出现局部偏磨的问题，双侧支架的对称度公差也做了严格控制，保证轮轴安装后与安装基板保持平行，避免轮体滚动时出现跑偏、啃边的现象。很多现场使用的脚轮容易出现早期损坏，往往不是因为载荷不够，而是因为安装时支架与底座贴合不平整，导致支架长期承受附加的弯曲应力，这款脚轮的安装基板做了平面度处理，安装时只要底座的安装面平整，螺栓均匀拧紧，就不会出现支架受附加应力的问题，能大幅延长脚轮的实际使用寿命。
