重载全向移动麦克纳姆轮辊轮总成

　　这套辊轮总成面向仓储AGV、重载巡检平台、窄通道转运小车以及需要横移、斜行、原地回转的全向移动设备，核心价值在于把传统车轮只能沿轮面切线方向行进的约束打破。普通脚轮在换向时依赖轮架绕竖轴回转，窄空间内反复调整姿态会拖慢节拍，麦克纳姆轮通过周向均布的斜置辊子，将轮毂旋转力矩分解为纵向行进分量与横向滑移分量，四轮按不同转速与转向组合后，底盘可在不改变车身朝向的情况下完成侧移、斜走、零半径转弯，在密集货架巷道、机床上下料工位、狭小电梯轿厢对接场景里能明显减少转向余量。

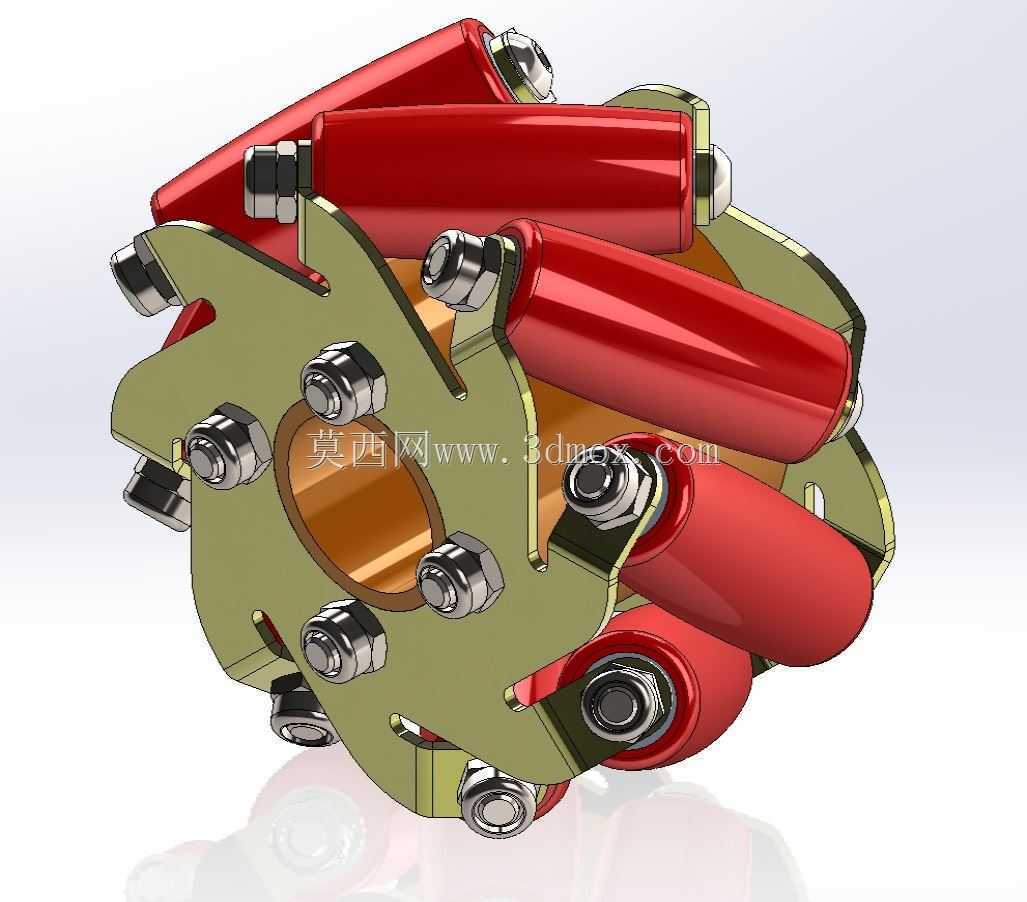

　　从结构上看，轮体采用两片对称的星形支撑板夹持中心轮毂，辊子沿圆周交错排布，相邻辊子的轴线与轮毂轴线保持固定夹角，辊子外圆包络出完整的圆柱形接地轮廓。这样布置的好处是任意转角下至少有一组辊子与地面接触，接地点连续过渡，避免普通多瓣轮滚动时出现的多边形冲击。红色辊子为外包覆层，内部配独立转轴，转轴两端通过紧固件锁紧在支撑板的安装耳上；辊子自身可绕斜轴自由转动，承担横向分速度，而轮毂绕主轴旋转时又驱动整车前进，两个自由度叠加后形成全向运动能力。

　　设计时首先要确定辊子偏置角，角度偏大则横向矢量增强、纵向牵引力下降，角度偏小则接近普通轮、侧移能力不足，常规平台多在四十度附近权衡。支撑板采用镂空星形，一方面减轻转动惯量，另一方面为辊子端部轴承、锁紧螺母留出装配空间，螺栓沿周向均匀分布，保证夹紧力对称。中心孔与键槽或胀套配合，用于连接减速电机输出轴；轮毂轴向宽度、支撑板外径、辊子外径共同构成安装边界，选型时需核对底盘侧板内侧间距、电机轴伸长度以及地面离地高度，避免轮体与车架、传感器支架发生干涉。

　　承载能力由辊子直径、单轮接地辊数、轴承选型和支撑板刚度共同决定。重载工况下，辊子包覆层通常选用聚氨酯，兼顾摩擦系数与静音效果，芯轴承受弯曲与接触交变应力，需要校核螺栓预紧后支撑板的变形量。装配时要保证左右轮系辊子旋向正确配对，四轮呈左前、右后与右前、左后两种旋向组合，控制系统才能通过速度解算实现预期运动；若旋向装反，横移指令会变成异常回转。接地辊子的轮廓加工一致性直接影响行走平稳性，包覆层圆度误差过大时会在高速直行中产生周期性振动。

　　现场布置还要考虑地面条件，麦克纳姆轮对平整硬化地面依赖较高，缝隙、坡度过大都会削弱横向矢量并加剧辊子磨损。多车协同或顶升移栽场景中，轮组的悬挂补偿结构需配合设计，使四只轮均匀承载。该总成把辊子、芯轴、轴承、夹紧板与紧固件完整表达，可直接用于全向底盘的运动原理验证、轮系干涉检查、安装孔位核对以及承载件结构细化，帮助工程师在方案阶段理清斜辊角度、接地点轨迹与车架边界之间的关系。
