嵌入式可调角度射灯照明灯具结构设计

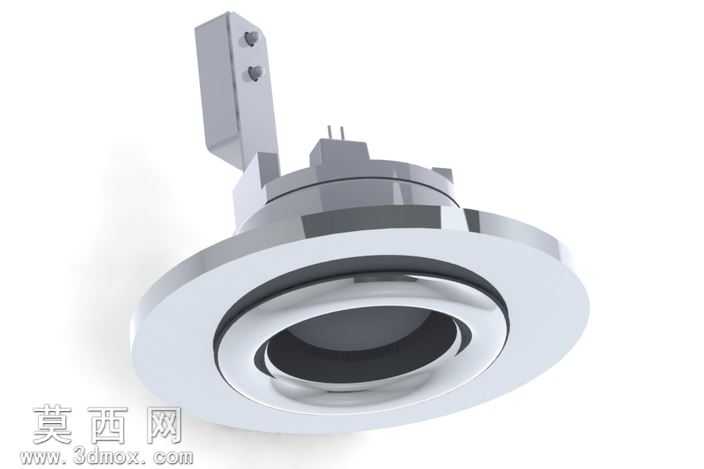

本作品为嵌入式可调角度射灯的三维结构设计，建模过程采用SolidWorks完成全参数化构建，首先从安装固定支架开始绘制，通过拉伸、切除特征完成支架的安装孔位与卡接结构设计，保证支架可适配常规吊顶安装的厚度区间，预留的紧固螺丝孔位做了沉头处理，避免安装后螺丝凸起影响外观平整度。接下来完成灯体主体的旋转特征建模，灯体外壳采用同心圆层级结构设计，外层为装饰压边圈，中层为灯体旋转基座，内层为光源安装腔，各层级之间通过环形卡槽配合，既保证装配的同轴度，又预留了旋转调节的间隙。灯头的万向调节结构是本设计的核心，通过球铰式连接结构实现灯头在一定锥角范围内的角度调整，可满足不同场景的重点照明需求，调节阻尼结构做了简化处理，在保证结构逻辑清晰的前提下减少了不必要的细碎特征，方便后续工程修改。材质渲染阶段，外壳部分采用哑光白色烤漆材质，调整了反射粗糙度参数模拟真实塑粉喷涂的质感，内部反光杯采用高反射率的镀铬金属材质，添加了细微的拉丝纹理提升真实感，安装支架采用镀锌钢板材质，还原金属冷灰色调与轻微的金属反光。建模过程中对所有配合面做了公差预留，保证各零件装配时无干涉，走线槽位在灯体内部做了隐藏式设计，既满足实际生产的布线需求，又不破坏外观的整体性。设计思路围绕商用嵌入式照明的实际需求展开，兼顾了安装便捷性、调节灵活性与外观简洁性，整体结构无冗余设计，所有特征均服务于功能与外观需求，可直接用于后续的结构评审、开模参考或照明方案展示，渲染输出的效果图还原了产品安装后的真实视觉效果，金属与非金属材质的对比清晰，结构层次分明，能够直观展示产品的设计特点。
