工业双层操作服务平台设备结构设计

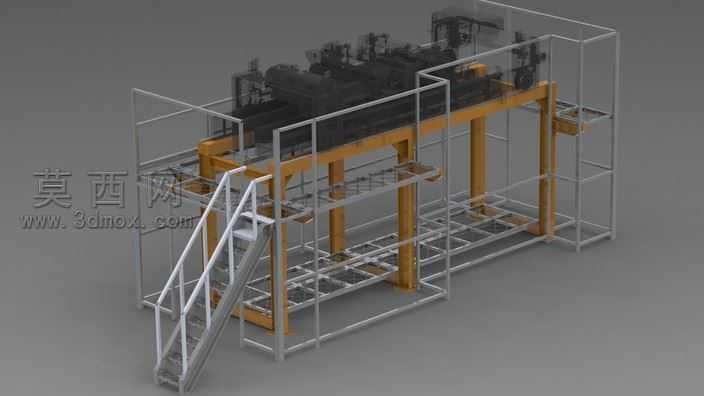

本作品为工业双层操作服务平台的三维设计模型，采用主流三维机械设计软件完成全参数化建模，整体建模过程严格遵循机械设计规范，所有结构件尺寸均参考工业现场实际操作需求设定，保证模型可直接用于后续生产加工参考。模型整体采用分层式框架结构设计，主体支撑结构选用工业常用的重型型材作为承载立柱，立柱之间通过横向、纵向的连接型材搭建出双层操作平面的基础框架，框架连接处采用标准紧固件装配结构，既保证整体结构的连接强度，也方便现场安装拆卸与后期维护调整。平台一侧设计有带安全护栏的斜向爬梯，爬梯踏步采用防滑结构设计，爬梯两侧的扶手高度符合工业安全操作标准，方便操作人员上下不同层级的操作平面。双层操作平台的每层周边都设置有全包围式安全防护栏，防护栏采用网格状栏板搭配横向扶手的结构，在保障操作人员作业安全的同时，不会遮挡操作人员的作业视线。平台上层预留了大型生产设备的安装工位，工位周边设计有可调节的设备固定结构，能够适配不同尺寸的工业生产设备安装需求，同时预留了设备走线、管路排布的专用通道，方便后期设备接入后的管线整理。模型渲染阶段采用写实工业材质表现，支撑立柱赋予暖黄色金属漆材质，框架护栏赋予哑光银白金属材质，爬梯踏步赋予防滑金属纹理材质，地面采用工业水泥地面材质，整体渲染效果还原了工业现场的真实视觉效果，能够直观展示平台的整体布局与结构细节。设计过程中充分考虑平台的维护便捷性，所有结构模块均采用可拆分设计，后期如果需要调整平台尺寸、更换局部结构件，无需整体拆解平台即可完成局部调整作业，同时平台底部预留了调节脚杯安装位，可根据现场地面平整度调整平台整体水平度，保障平台上设备运行的稳定性。
