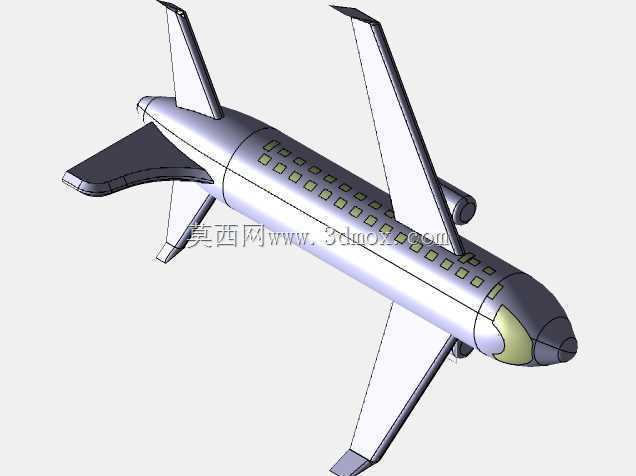

民用喷气式客运飞机整机结构三维数模

　　在民用航空装备的结构设计环节，整机三维数模是开展气动校核、结构强度仿真、内部舱室布局验证的核心基础载体，不同于简化的概念示意模型，该套数模完整还原了常规布局喷气式客机的核心结构特征，可直接用于航空类专业教学演示、结构设计方案迭代参考、航空科普场景的实体3D打印制作。从实际应用场景来看，这类整机数模常被用于高校航空航天专业的课程设计案例，帮助学生理解干线客机的总体布局逻辑，也可作为航空文创产品开发的基础数据源，支撑等比例缩放模型的加工制作，在部分航空主题展馆的展项设计中，也可基于该数模完成互动演示装置的结构搭建。

　　数模的设计思路完全遵循常规亚音速民用客机的布局规范，采用下单翼搭配翼下吊挂发动机的经典布局，这种布局经过数十年的民航运营验证，具备机翼结构距离地面高度适中、发动机维护可达性好、机身客舱空间不受翼梁结构分割的优势。机身段采用等直径圆筒形主体加渐变收敛机头、圆锥收尾机尾的结构，机头部位预留了驾驶舱风挡的曲面造型，曲面过渡连续无突兀折角，能够匹配亚音速飞行状态下的气动减阻需求，机身侧面沿纵向等距排布的舷窗造型，严格按照真实客机的舷窗间距比例设置，可直观区分客舱段的长度范围。尾翼部分采用常规十字形尾翼布局，包含垂直安定面与水平安定面两个核心组件，垂尾后缘预留了方向舵的结构分界，平尾对称布置在垂尾根部两侧，能够为飞行过程提供足够的航向与俯仰稳定力矩，机身尾部下方设置的腹鳍结构，可进一步提升大迎角飞行状态下的航向稳定性，避免侧滑失控风险。

　　机翼部分采用后掠翼设计，翼型从翼根到翼尖保持合理的相对厚度渐变，既能够保证翼根部位具备足够的结构强度承载飞行过程中的气动弯矩，也能通过翼尖的减薄设计降低诱导阻力，机翼与机身的连接段采用翼身融合过渡设计，避免直角连接带来的气流分离问题，降低巡航状态下的压差阻力。翼下吊挂的发动机短舱采用流线型外壳设计，短舱与机翼之间通过吊挂结构刚性连接，短舱进气口与尾喷口的造型均符合大涵道比涡扇发动机的外形特征，能够直观还原翼下动力布局的结构关系。

　　从安装边界与尺寸比例来看，该数模的整机长度与翼展比例约为1.2:1，符合150座级干线客机的常规尺寸比例，机身直径与机身长度的比例约为1:10，能够保证客舱内部具备足够的座椅布置空间，机翼的后掠角设置为28度左右，匹配0.78-0.82马赫的常规巡航速度需求。数模的所有结构部件均保持独立的几何特征，未做不合理的布尔合并，设计人员可直接基于该数模拆解出机身蒙皮、翼梁、翼肋、尾翼安定面、发动机短舱等单独部件，开展进一步的细节设计优化，也可直接导入仿真软件完成气动网格划分，开展初步的流场仿真计算。不同于高精度的工程生产级数模，该数模在保证整体结构比例准确、外形特征完整的前提下，省略了内部复杂的管路、线缆、机载设备等细节结构，更适合用于总体方案论证阶段的布局验证，以及教学、科普类场景的使用需求，能够大幅降低模型文件的体量，提升在不同三维软件之间的导入导出兼容性，避免出现特征丢失、曲面破面的问题。在实际的结构设计练习中，设计人员也可基于该数模开展改型设计练习，比如调整机翼后掠角、更改尾翼布局形式、加长或缩短机身段长度，验证不同改型方案的外形协调性，积累民用飞机总体布局的设计经验。
