小型商务喷气公务机整机结构三维数模

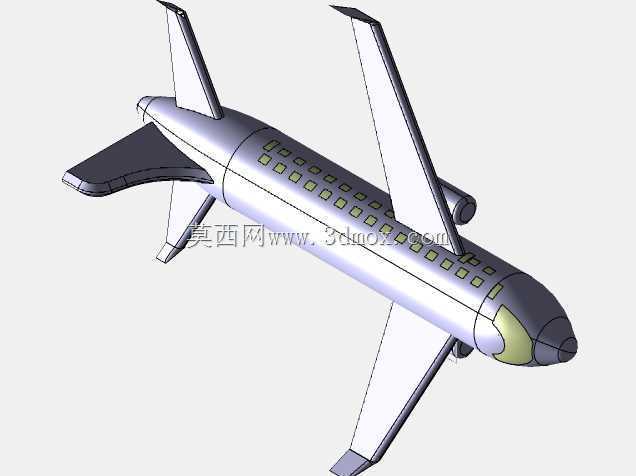

　　该三维数模完整还原了小型喷气公务机的整机外形与核心结构布局，可用于航空类结构设计教学、飞行器概念方案验证、民用航空装备科普展示等场景，也能作为通航领域小型商务机型研发阶段的外形参考基准，适配航空类专业课程设计、飞行器外观方案迭代、航空主题展陈道具开发等实际需求。从实际用途来看，这类小型公务机主要服务于短途商务出行、高端包机飞行、特殊任务通勤等场景，数模还原的结构完全匹配真实机型的功能分区：机头位置预留了航电设备安装舱与雷达罩安装边界，曲面弧度完全按照真实机型的气动要求设计，保证机头区域的气流过渡平顺，降低飞行过程中的压差阻力；机身段采用等截面圆筒形主体加尾部收缩的布局，客舱区域沿机身轴向排布舷窗，

　　数模中清晰还原了舷窗的开孔位置与排布间距，对应真实机型中6-8座的客舱布局边界，机身下部预留了起落架舱的收纳空间，机身蒙皮的分块线也按照真实机型的维护口盖位置做了还原，方便后续做结构拆分设计时直接参考维护开口的位置。机翼采用下单翼布局，翼根与机身下部的连接区域做了平滑的整流过渡，数模中还原了机翼的翼型剖面弧度，后缘预留了襟翼、副翼的安装位置边界，翼下吊挂的发动机短舱与机翼的连接结构也做了完整呈现，短舱的进气口、尾喷口的曲面造型完全匹配喷气式发动机的安装尺寸要求，短舱与机翼的连接挂架位置也做了结构预留，可直接用于后续做发动机安装接口的细化设计。尾翼采用常规布局，垂直尾翼与水平尾翼的翼面角度、安装位置都按照真实公务机的气动配平要求设置，

　　垂尾后缘预留了方向舵的转动边界，平尾后缘预留了升降舵的活动空间，保证后续做飞行动效仿真时，舵面的活动范围不会与机身、尾翼主体结构产生干涉。从设计思路来看，该数模优先保证整机气动外形的准确性，所有曲面都按照G2连续的要求做了顺滑处理，没有出现曲面褶皱、曲率突变的问题，机身、机翼、尾翼、发动机短舱的相对位置完全符合小型喷气公务机的常规布局比例，不会出现重心偏移、气动焦点不合理的问题；数模的结构拆分逻辑完全按照真实飞机的制造拆分逻辑设置，机头雷达罩、机身蒙皮段、机翼、尾翼、发动机短舱都为独立的实体结构，可直接导出用于3D打印验证、风洞试验模型制作等场景。从安装边界与尺寸比例来看，数模按照真实小型公务机的尺寸等比例还原，

　　机身长度与翼展的比例约为1:0.9，机身直径约为机身长度的1/12，发动机短舱的直径约为机身直径的1/3，短舱长度约为短舱直径的2.5倍，起落架支柱的长度匹配机身地面停放时的离地间隙要求，保证地面状态下机翼、发动机短舱不会与地面产生干涉；客舱区域的内部净空边界也在数模中做了隐含预留，舷窗的下沿高度对应真实机型中乘客坐姿的视线高度，舷窗间距匹配单排座椅的排布间距，可直接用于后续做客舱内饰布置的参考。数模中没有做过度的细节冗余，所有结构都服务于整机外形与核心安装边界的表达，既不会因为细节过多导致数模运行卡顿，也不会因为结构过于简化失去参考价值，对于结构设计从业者来说，可直接在该数模基础上做结构细化、系统布置、气动仿真等工作，不需要重新搭建整机外形基准，能大幅缩短前期方案设计的周期；对于三维建模学习者来说，该数模的曲面构建逻辑、整机装配思路都有很高的参考价值，可通过拆解数模学习大型复杂曲面产品的建模方法，掌握航空类产品的结构布局逻辑。
