飞机机身框架结构刚度应力分析模型

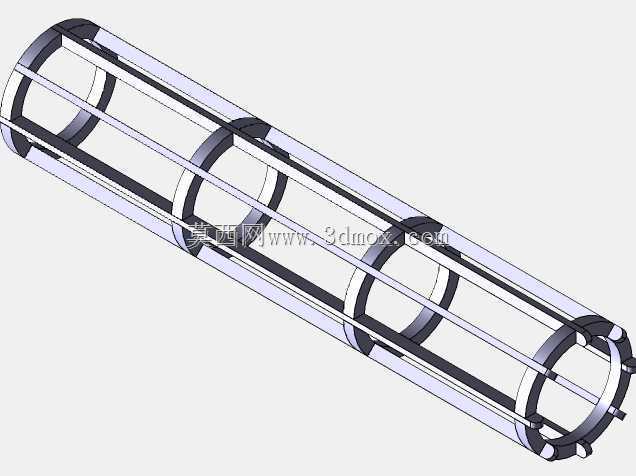

　　该模型针对小型通用飞机机身承力框架开展结构力学性能仿真分析，核心聚焦机身笼式骨架在典型工况下的应力分布与刚度变化规律，为航空结构件的轻量化设计与强度校核提供直观的三维仿真参考。从实际应用场景来看，这类机身框架是小型固定翼飞机、低空通用飞行器的核心承力结构，承担飞行过程中气动载荷、机身设备自重、起降冲击载荷的传递与承载作用，直接决定机身整体的结构稳定性与飞行安全边界。模型呈现的笼式格栅框架结构，采用环形隔框搭配纵向承力桁条的布局形式，这种设计思路源自航空结构设计中“等强度承载+轻量化减重”的核心原则：环形隔框沿机身轴向等距布置，负责维持机身截面形状、承受局部径向载荷，纵向桁条沿机身长度方向贯通连接各隔框，承担轴向拉压与弯曲载荷，

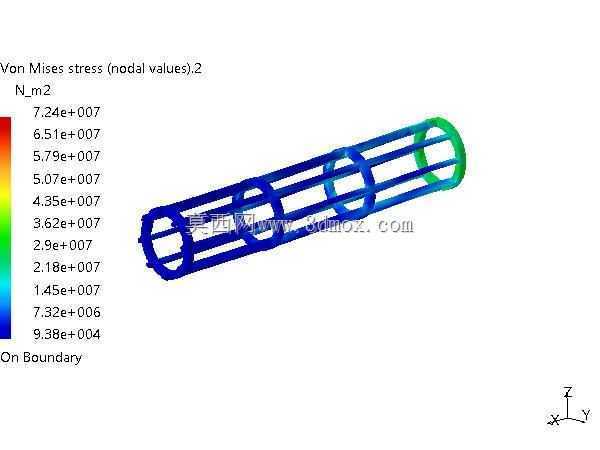

　　格栅式的镂空设计在保证整体承载能力的前提下，尽可能削减了非承力区域的材料冗余，有效降低机身结构自重，提升飞行器的有效载荷占比。从应力仿真结果来看，模型采用Von Mises等效应力作为评判指标，应力值范围覆盖9.38e+004N/㎡到7.24e+007N/㎡，不同颜色的应力云图直观呈现了框架各区域的受力差异：高应力区域主要集中在隔框与桁条的连接节点处，这与实际工程中结构应力集中的分布规律完全吻合，设计时可针对这些节点位置做局部圆角过渡、增加补强衬片的处理，避免应力超限引发结构失效；低应力区域多分布在桁条中段与隔框非连接区域，这些区域可在后续优化中适当削减壁厚、采用镂空减重设计，进一步挖掘结构轻量化潜力。

　　刚度变化分析部分则对应机身框架在受载状态下的形变分布规律，能够直观反映不同位置的形变位移量，帮助设计人员判断机身结构在载荷作用下是否会出现影响设备安装、气动外形的过量形变，确保机身蒙皮安装后外形精度满足气动设计要求，避免飞行过程中因结构形变引发额外气动阻力或操控偏差。从安装边界来看，该框架模型的尺寸适配小型通用飞机的机身中段，前后端预留了与机头段、机尾段连接的安装接口，环形隔框内侧预留了机载设备、燃油系统、航电组件的安装点位，框架外侧的安装边可直接与机身蒙皮通过铆钉连接，整体安装边界符合通用航空小型飞行器的机身结构装配规范，可直接用于同类型飞行器的结构设计参考、有限元仿真教学演示、结构优化方案验证等场景。在实际工程应用中，

　　这类仿真分析模型能够帮助结构设计人员在方案阶段快速评估不同结构布局的承载性能，减少物理样机的试制次数，缩短研发周期，降低研发成本；同时也可用于航空机械相关专业的教学场景，帮助学习者直观理解机身承力结构的受力传递路径、应力集中分布规律、刚度匹配设计逻辑，建立从理论计算到工程实际的认知衔接。模型的框架结构细节完整还原了实际机身骨架的连接形式，隔框与桁条的连接节点、安装边的开孔位置、截面尺寸参数都符合航空结构设计的通用规范，仿真结果的应力梯度分布清晰，能够准确反映结构在典型工况下的力学响应特性，为后续的结构优化、材料选型、工艺方案制定提供可靠的三维数据支撑。
