简易螺旋桨民用运输机三维数模结构设计

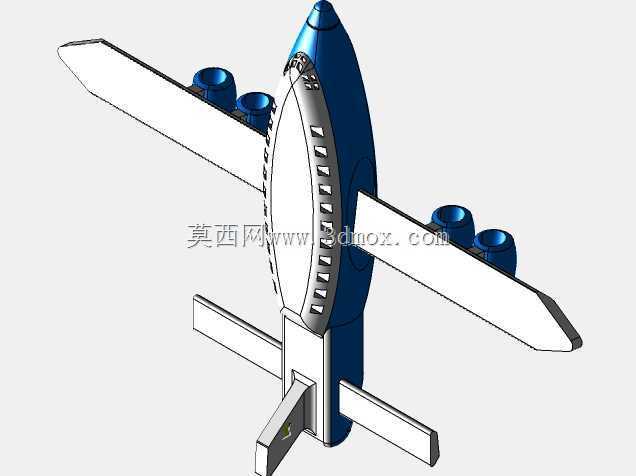

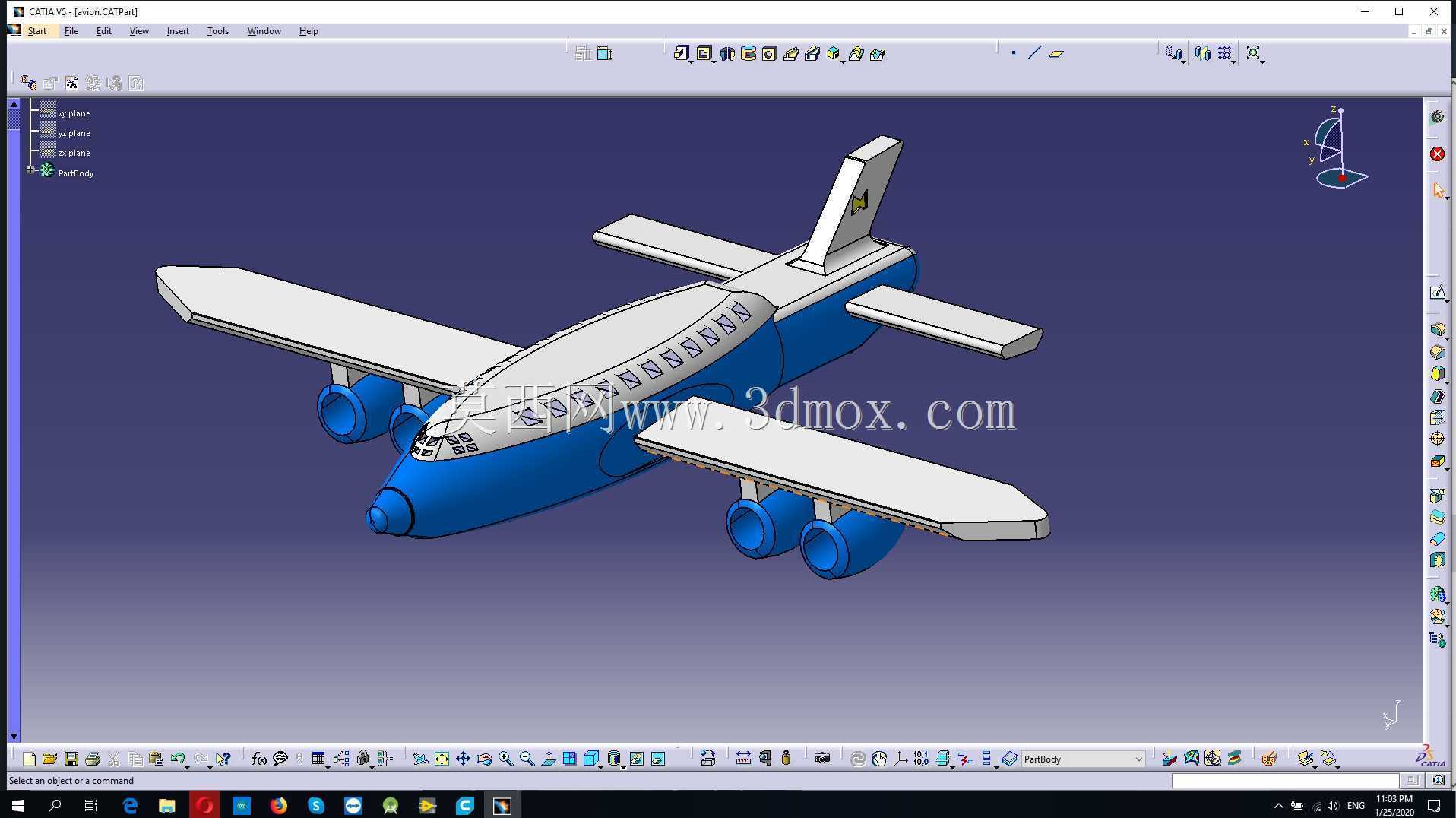

　　发动机短舱直接与机翼主梁连接，传力路径直接，能够将发动机工作产生的振动、推力直接传递到机翼主承力结构，减少额外的连接构件重量。机身采用半硬壳式圆筒构型，前部设置圆润的机头整流罩，能够降低飞行过程中的迎风阻力，机身侧面沿纵向布置了连续的舷窗结构，既可以作为客运构型的乘员观察窗，也能在货运构型下作为机身结构的减重开口补强基准，机身尾部直接连接垂直尾翼与水平尾翼，垂尾采用单垂尾设计，布置在机身尾部最上端，能够在飞行过程中提供足够的航向稳定性，水平尾翼对称布置在垂尾根部两侧，与机翼保持足够的纵向距离，避免机翼下洗气流对尾翼操纵效率产生干扰，尾翼与机身的连接位置做了平滑过渡处理，减少局部气流分离带来的阻力增量。从设计思路层面，这款螺旋桨构型的简易运输机数模，核心面向通用航空领域的短途支线运输、低空作业场景设计，可覆盖偏远地区物资投送、农林作业载具改装、航空科普教学实训等多类实际用途，整体结构做了大量简化处理，降低建模复杂度的同时保留了民用螺旋桨飞机的核心结构特征，适合作为结构设计入门阶段的练习案例，也可用于航空类教学演示的基础载体。从功能特性来看，该机型采用上单翼布局，机翼布置在机身上部，能够最大化释放机身下部的装载空间，同时避免地面作业时杂物被螺旋桨气流卷起损伤机翼结构，四台螺旋桨发动机对称吊装在两侧机翼下方，每侧机翼布置两台发动机，这种动力布局能够提供充足的低速拉力，适配短距起降的作业需求，即使在简易铺装的野外跑道也能完成起降操作，

　　整个数模的建模过程遵循从整体到局部的正向设计逻辑，首先确定整机的总体参数基准，先绘制机身的纵向基准轴线，以轴线为中心旋转生成机身的基础曲面，之后在机身对应的安装位置切出机翼、尾翼、发动机短舱的安装基准面，再分别完成各个部件的实体建模，最后完成各个部件的装配约束，所有部件之间的安装边界都做了贴合处理，机翼与机身的连接位置设置了加强区域的结构预留，发动机短舱与机翼的连接面完全匹配，没有出现干涉或者间隙过大的问题，方便后续在该数模基础上进一步细化内部结构，比如添加翼梁、翼肋、机身隔框、起落架舱等细节结构。外形尺寸方面，该数模的机身长度与翼展比例控制在1:1.2左右，属于典型的短途运输机尺寸比例，机身最大直径约为机身长度的十分之一，

　　能够兼顾内部装载空间与飞行阻力控制，机翼的展弦比设置为8左右，适合低速飞行场景下的升力需求，螺旋桨的直径与发动机短舱的直径比例控制在1.5:1，能够保证螺旋桨有足够的桨盘面积提升拉力效率，水平尾翼的展长约为机翼展长的三分之一，垂尾的高度约为机身直径的三倍，能够保证尾翼的操纵力矩足够，各个操纵面的偏转预留空间也在数模中做了体现，机翼后缘预留了副翼、襟翼的安装位置，尾翼后缘预留了方向舵、升降舵的安装边界，后续细化设计时不需要对主结构进行大改。安装边界层面，该数模的所有部件都采用独立实体建模，各个部件的安装面都设置了统一的装配基准，比如机翼与机身的连接采用翼根处的平面作为安装基准，发动机短舱与机翼的连接采用短舱上部的平面作为安装基准，

　　尾翼与机身的连接采用尾翼根部的贴合面作为安装基准，所有安装面的公差预留都按照通用航空结构的设计标准设置，既不会出现装配过盈导致的干涉，也不会因为间隙过大影响后续的结构连接设计，起落架的安装位置也在机身下部、机翼发动机短舱位置做了预留，后续添加起落架系统时可以直接在预留位置进行安装设计，不需要调整机身与机翼的主结构。整个数模的曲面过渡都做了连续性处理，机身与机翼、尾翼、发动机短舱的连接位置都采用圆角过渡，避免应力集中问题，符合航空结构设计的基本要求，虽然是简易构型的数模，但所有结构特征都符合真实螺旋桨飞机的设计逻辑，没有出现违背航空设计常识的结构布置，对于刚接触航空结构建模的设计人员来说，能够通过该数模理解民用螺旋桨飞机的总体布局逻辑、部件传力路径、安装边界设计的基本思路，也可以在此基础上进行参数化调整，修改翼展、机身长度、发动机数量等参数，衍生出不同载重等级、不同用途的螺旋桨飞机数模，适配不同的设计练习或者教学演示需求。
