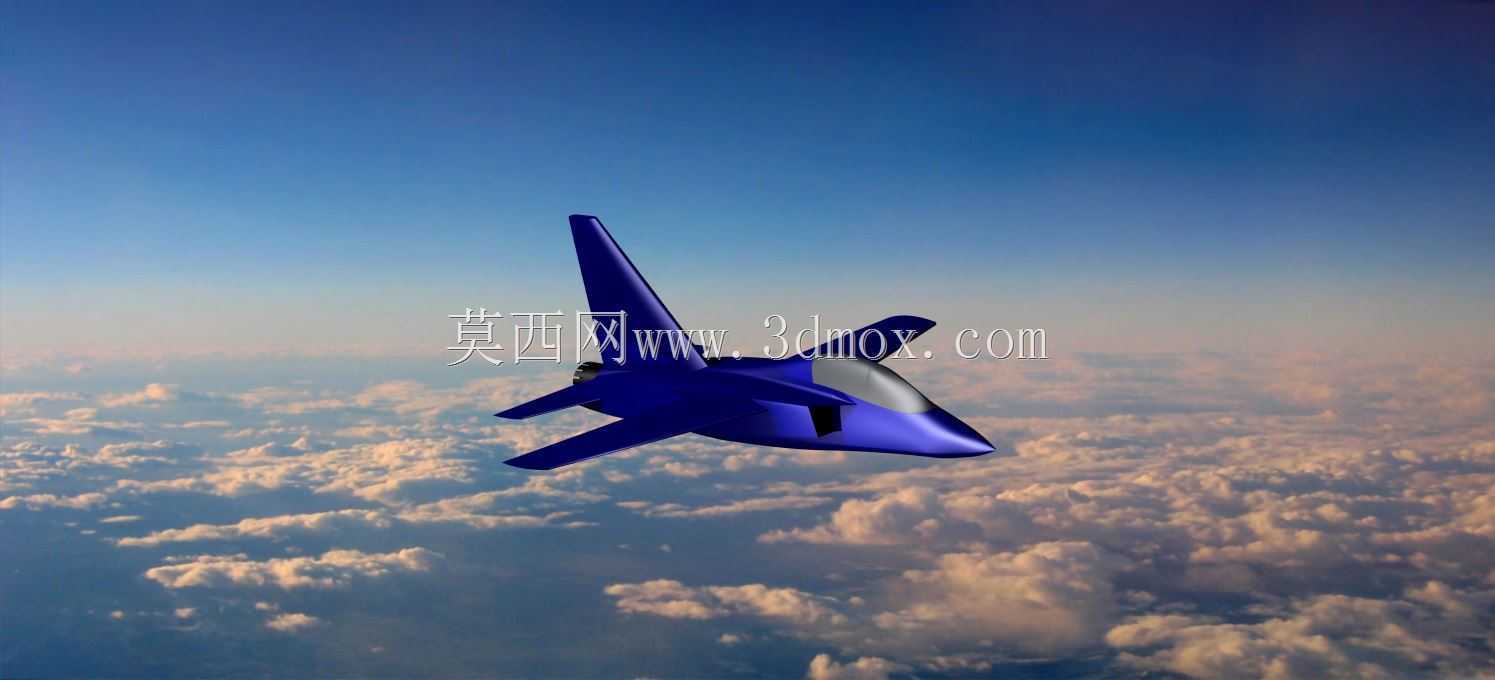

土耳其产蓝色喷气式军用战斗机外观结构

　　该款喷气式军用战机的三维结构设计，首先围绕前线低空突防、近距空中支援的核心应用场景展开，整体气动布局采用下单翼无水平尾翼的三角翼搭配单垂尾构型，在保证高速飞行时翼面结构强度的同时，尽可能降低跨音速阶段的波阻影响，适配0.8-1.2马赫区间的常用突防飞行速度段。机身主体采用截面近似椭圆的流线型修形，从机头进气道唇口位置开始向后平滑过渡，座舱段采用整体式水泡型舱盖设计，既为飞行员提供前向及侧向超过180度的无遮挡视野，也通过舱盖与机身蒙皮的齐平衔接减少了表面凸起带来的寄生阻力。进气道设置在座舱后下方两侧，采用半埋式附面层隔道设计，能够在大迎角飞行状态下有效隔离机身表面的低能量附面层气流，保证发动机进气道内的流场均匀性，

　　避免发动机出现喘振、推力损失等问题，适配战机在近距格斗时频繁调整飞行姿态的工况需求。机翼采用大后掠角三角翼构型，翼根与机身中段整体融合，翼面厚度从翼根向翼尖逐步收薄，前缘后掠角控制在55度左右，既能够在高速飞行时推迟激波产生，也能在亚音速巡航阶段提供足够的升阻比，降低巡航阶段的燃油消耗。垂尾采用大后掠单垂尾设计，垂尾根部与机身后段承力框直接连接，垂尾前缘后掠角大于机翼后掠角，能够在战机进行大侧滑角机动时提供足够的方向安定性，避免出现航向发散的问题，垂尾后缘设置有全展长方向舵，舵面偏转角度范围控制在正负25度区间，兼顾高速飞行时的航向操纵效率与低速进场阶段的方向控制精度。起落架采用前三点式布局，

　　前起落架布置在座舱后下方的机身承力结构上，主起落架收纳在机翼根部与机身衔接的起落架舱内，起落架支柱行程经过适配设计，能够满足在前线简易铺装跑道起降时的缓冲需求，避免地面冲击载荷传递到机身主承力框造成结构损伤。整机外形尺寸控制上，机身总长约14米，翼展约8.5米，机高约4.2米，整体外廓尺寸适配前线机场的单机掩蔽库尺寸要求，不需要对现有保障设施进行大规模改造即可完成部署。机身表面的维护口盖采用齐平式设计，口盖边缘与蒙皮表面的阶差控制在0.3毫米以内，既能够减少表面阻力，也方便地勤人员在野外保障条件下快速打开口盖完成机载设备的检查与更换。尾喷管采用收敛式可调喷口设计，能够根据发动机不同工作状态调整喷口截面积，

　　在加力起飞阶段扩大喷口截面积保证排气顺畅，在巡航阶段缩小喷口截面积提升排气速度，优化不同工况下的发动机推进效率。整机结构建模过程中，对机身各段的承力路径进行了梳理，从机头雷达罩安装框开始，通过纵向长桁与横向隔框组成的半硬壳式结构将载荷传递到机翼承力翼盒与垂尾承力梁，最终将机动飞行时的气动载荷、发动机推力载荷均匀分散到整个机身结构上，避免局部应力集中导致的结构疲劳问题。机翼前缘预留了机动襟翼的安装位置，襟翼偏转角度范围在0-20度之间，在起飞阶段放下襟翼能够提升机翼升力系数，缩短起飞滑跑距离，在着陆阶段放下大角度襟翼配合减速板使用，能够有效降低着陆速度，缩短着陆滑跑长度。机身腹部预留了外挂点的安装接口，可根据任务需求挂载副油箱、近距空空导弹或者对地攻击弹药，接口位置经过重心配平计算，避免挂载外挂物后整机重心偏移超出允许范围，影响飞行操纵品质。
