BAJA越野赛车钢管桁架式车架结构设计

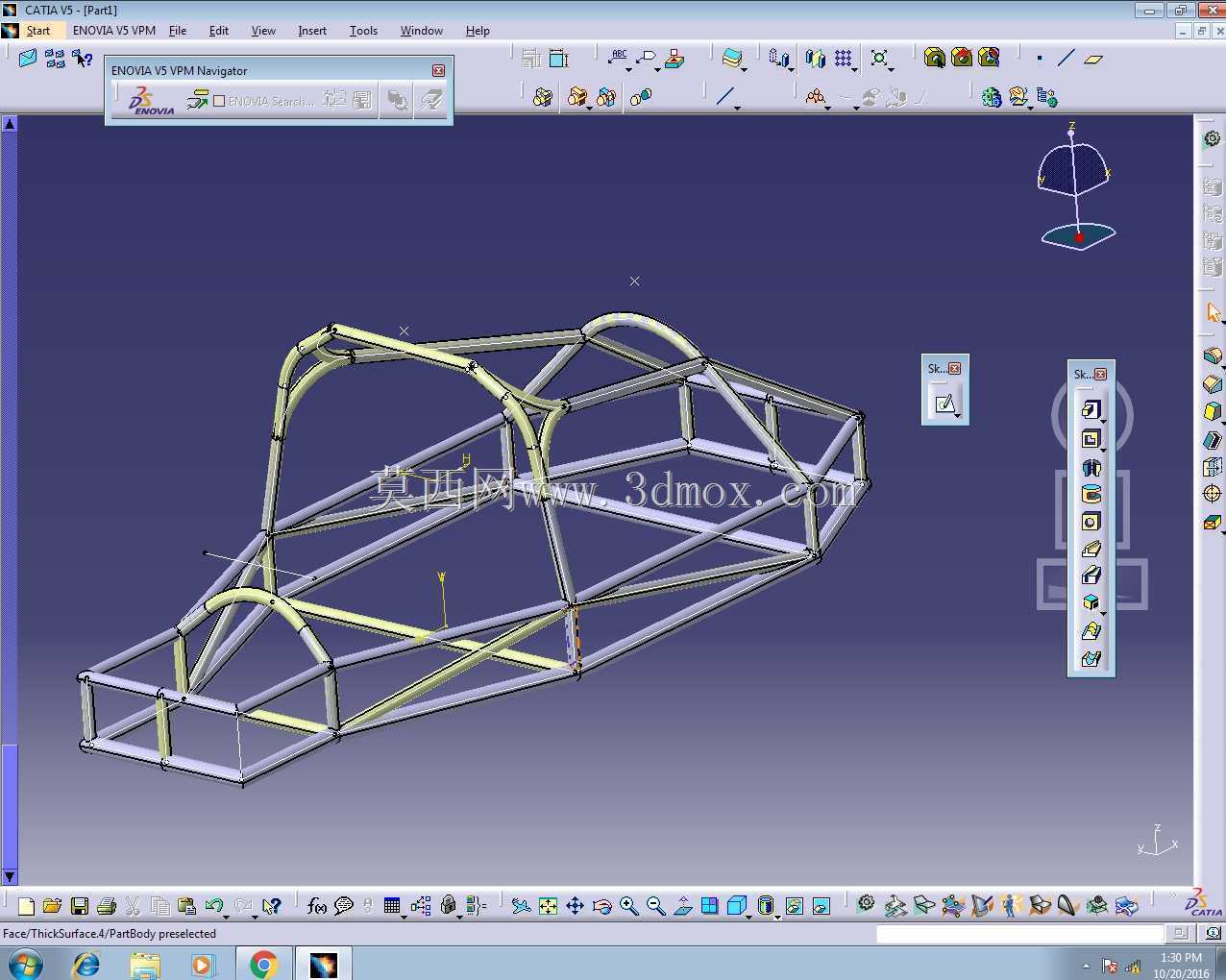

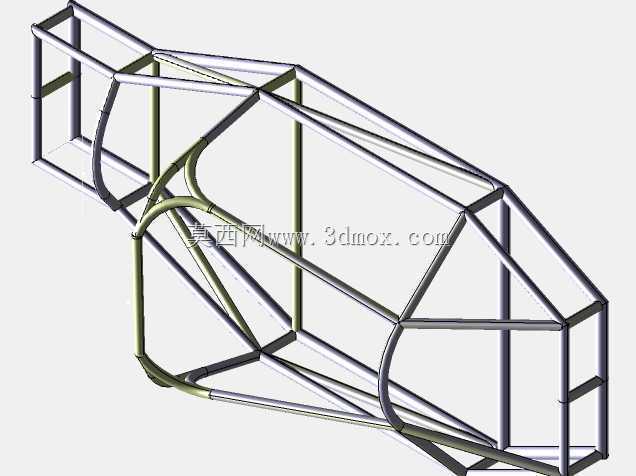

　　这套空间桁架式车架结构，是面向小型越野赛事BAJA赛车开发的核心承载结构，整体采用冷拔无缝钢管拼接成型，是整车所有子系统的安装基体，直接决定赛车在非铺装路面高速行驶、飞坡跌落、极限转向工况下的结构可靠性与操控响应表现。从实际赛事应用场景来看，BAJA赛事要求赛车在砂石、泥泞、陡坡、坑洼等复杂非铺装路面完成长距离耐力角逐，车架需要同时承受动力总成输出的持续扭矩、悬架传递的高频冲击载荷、碰撞翻滚时的乘员舱防护载荷，还要兼顾轻量化要求降低整车簧下质量关联的行驶惯性，因此结构设计完全围绕“高强度-低重量-高安装兼容性”三个核心目标展开。

　　设计思路上没有采用传统乘用车的承载式车身结构，而是选择了空间钢管桁架的结构形式，这种结构的优势在于可以通过管材的空间走向排布，让每一段钢管都参与轴向受力，最大化材料利用率，避免冗余结构带来的重量浪费。主环结构采用大管径厚壁钢管弯折成型，布置在乘员舱后侧，是翻滚防护的核心受力结构，前环结构对应乘员舱前部，配合斜向支撑的防滚横撑，在车辆发生正面碰撞、顶部翻滚时可以形成稳定的溃缩吸能区与生存空间，不会出现乘员舱侵入量超标的问题。车架前部的桁架结构预留了动力总成、前悬架、转向机构的安装点位，前悬安装支座直接焊接在对应桁架节点上，保证悬架上下摆臂的安装硬点精度，避免行驶过程中支座受力变形导致四轮定位参数偏移；中部乘员舱区域的桁架排布充分考虑了人机工程边界，预留了驾驶员座椅、安全带安装点、操控踏板、方向盘机构的安装空间，两侧的边梁结构既作为乘员侧面防护的受力结构，也预留了车身覆盖件、侧护板的安装孔位；后部桁架结构对应后悬架、动力总成后置的安装需求，后悬的减震器安装座、差速器固定点位都直接与主桁架的受力节点连接，把动力输出、路面冲击的载荷直接分散到整个桁架结构上，避免局部应力集中导致的管材开裂。

　　从安装边界与尺寸控制来看，整车架的宽度控制在1300mm以内，轴距匹配赛事常用的1600-1800mm区间，前部桁架的离地间隙预留了300mm以上的通过空间，避免越野行驶时车架底部托底撞击地面障碍物；所有管材的连接节点都采用相贯线切割后满焊处理，没有采用搭接点焊的连接形式，保证节点处的疲劳强度，对应长期高频冲击工况下的连接可靠性。车架上的所有安装硬点都在建模阶段做了同轴度、位置度的公差匹配，比如动力总成的安装支座平面度控制在0.5mm以内，悬架安装点的孔位同轴度控制在0.2mm以内，避免后期装配时出现干涉、硬点错位的问题。另外桁架结构的内部空间预留了线束、制动管路、燃油管路的走线通道，所有管路走向都避开了结构受力的焊缝区域与运动部件的运动干涉范围，防止长期行驶过程中管路被磨损、挤压导致的故障。

　　从功能特性来看，这套车架结构的整体扭转刚度经过针对性优化，在单侧车轮抬升100mm的模拟工况下，车架的整体扭转角控制在合理区间，既不会因为刚度过低导致行驶过程中车架反复形变消耗动力、影响操控精度，也不会因为刚度过高导致冲击载荷直接传递到乘员舱，降低驾驶舒适性。前部的吸能区桁架采用了相对薄壁的管材设计，在正面碰撞时可以通过有序溃缩吸收冲击能量，不会把冲击力直接传递到乘员舱主结构；主防滚环的管材强度满足赛事安全规范要求，在顶部静压1.5倍车重的模拟工况下，形变量不超过50mm，充分保证翻滚状态下的乘员生存空间。另外车架的重量控制在35kg左右，相比同强度的传统钣金车架重量降低40%以上，有效降低整车整备质量，提升赛车的动力响应与越野通过能力。

　　实际建模过程中，每一段管材的弯折半径、连接角度都经过反复校核，避免出现管材弯折处应力集中、焊缝间隙过大的问题，所有的斜向支撑结构都沿着载荷传递路径布置，比如从悬架安装点到主防滚环的斜撑，直接把路面冲击的载荷沿着管材轴向传递到整个车架结构，避免管材承受横向弯矩导致的变形断裂。车架后部的动力安装区域还预留了减震、隔振的安装垫片空间，减少动力总成运行时的振动传递到车架，降低整车的振动噪声，同时避免长期振动导致的紧固件松动问题。
