航空机身承力隔框结构件三维设计

项目分类:飞机 发布时间:2024-08-13 ID:763784
  • 航空机身承力隔框结构件三维设计

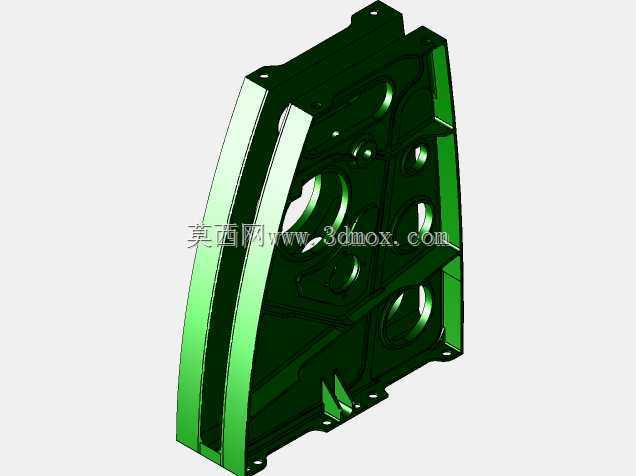

  该结构件属于航空机身段的核心承力隔框组件,主要应用于支线客机、通用航空飞行器的中后机身对接区域,承担机身蒙皮传递的气动载荷、翼身连接点的集中载荷以及机身增压带来的环向应力,是维持机身截面外形、保障结构刚度的关键受力构件。从实际装机场景来看,该类隔框通常布置在机身油箱段前后、客货舱地板支撑点、尾翼对接交点等载荷集中的站位,既要保证自身结构强度满足疲劳寿命要求,又要尽可能控制结构重量,适配航空装备严苛的重量控制指标。

  从功能特性上看,该构件采用一体化机加与钣金成型结合的结构形式,外侧弧形边完全贴合机身蒙皮的理论外形,加工时需要严格控制外形面的轮廓度公差,保证与蒙皮贴合间隙不超过0.2mm,避免铆接后出现蒙皮鼓动或者应力集中的问题。构件上分布的多个大小不一的通孔,一方面是为了满足机载系统的线缆、管路穿过的通路需求,另一方面是通过拓扑优化去除非受力区域的材料,在保证刚度、强度冗余满足适航要求的前提下,最大化降低结构重量,这类减重孔的边缘都做了倒圆处理,避免应力集中引发的疲劳裂纹,孔位的分布完全对应机身内部纵梁、长桁的安装位置,通过铆接或者螺接的方式与纵向构件形成整体的承力框架。

  设计过程中首先需要依据机身总体站位的外形数模提取截面理论线,确定隔框的外缘轮廓基准,再根据该站位传递的载荷大小,通过有限元仿真计算确定腹板的厚度、加强筋的布置位置以及缘条的截面尺寸。该构件的侧边设置了弯折的加强缘条,相当于在腹板边缘增加了抗弯截面模量,能够大幅提升隔框承受侧向弯矩的能力,缘条上的安装孔位需要和相邻框段、长桁的孔位做同轴度匹配,装配时采用工装定位保证孔位对齐,避免强行装配带来的装配应力。构件上的几个带凸台的安装交点,是专门用于连接机身内部设备支架、管路卡箍的位置,凸台位置做了局部加厚处理,能够承受设备振动带来的交变载荷,防止连接点出现松动或者结构开裂。

  从安装边界来看,该隔框的轴向安装宽度匹配机身长桁的节距,上下两端的连接耳片分别对接机身龙骨梁和上蒙皮的长桁交点,安装时需要保证隔框平面与机身轴线垂直,垂直度公差控制在0.5mm以内,避免后续装配机身壁板时出现阶差。构件内侧的平面区域预留了系统支架的安装螺孔,螺孔的位置精度按照HB航空标准执行,保证机载设备安装时不需要现场修配。整个构件的设计充分考虑了工艺可达性,所有的加工面、连接位置都预留了刀具和铆接工具的操作空间,不需要特殊的定制工装即可完成加工和装配,既满足了结构性能要求,又兼顾了制造成本和装配效率,能够适配小批量通用航空飞机的生产制造需求,也可作为航空结构设计教学、典型承力构件仿真分析的参考数模使用。
