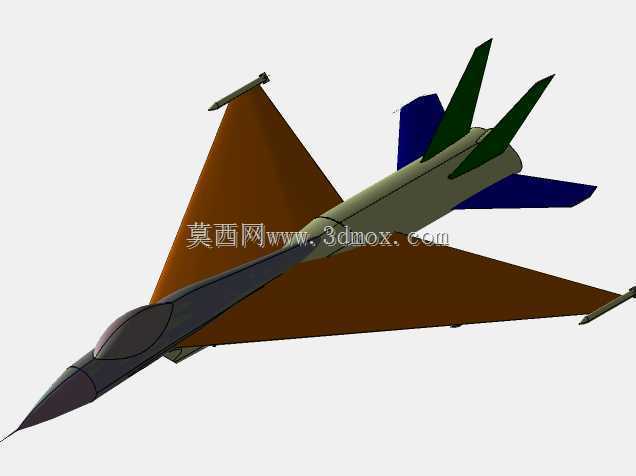

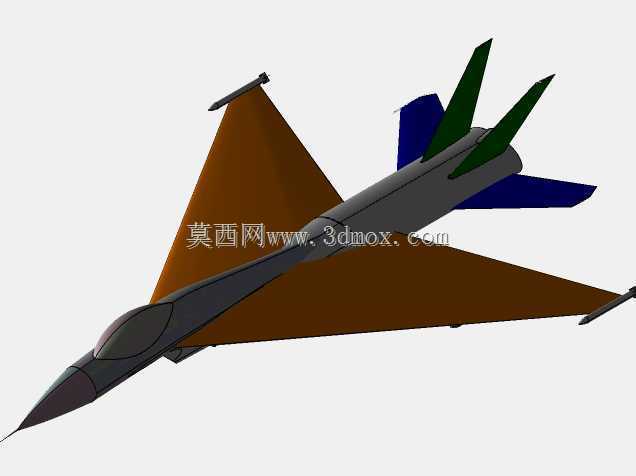

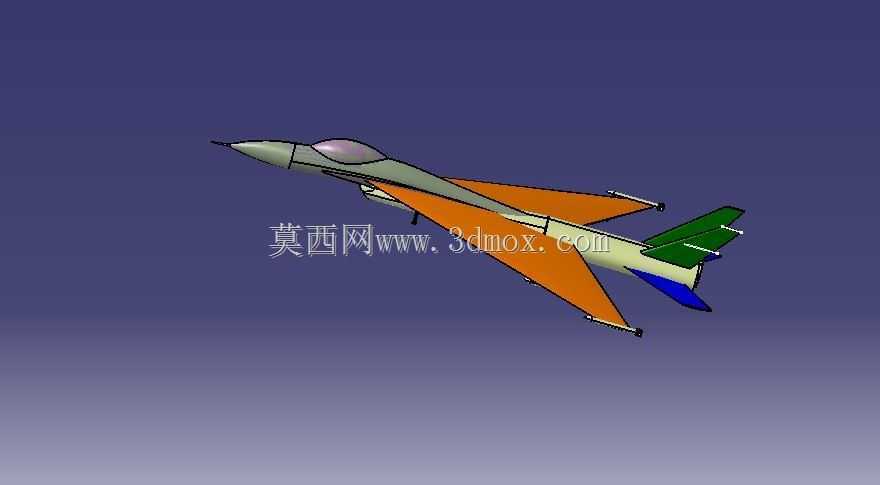

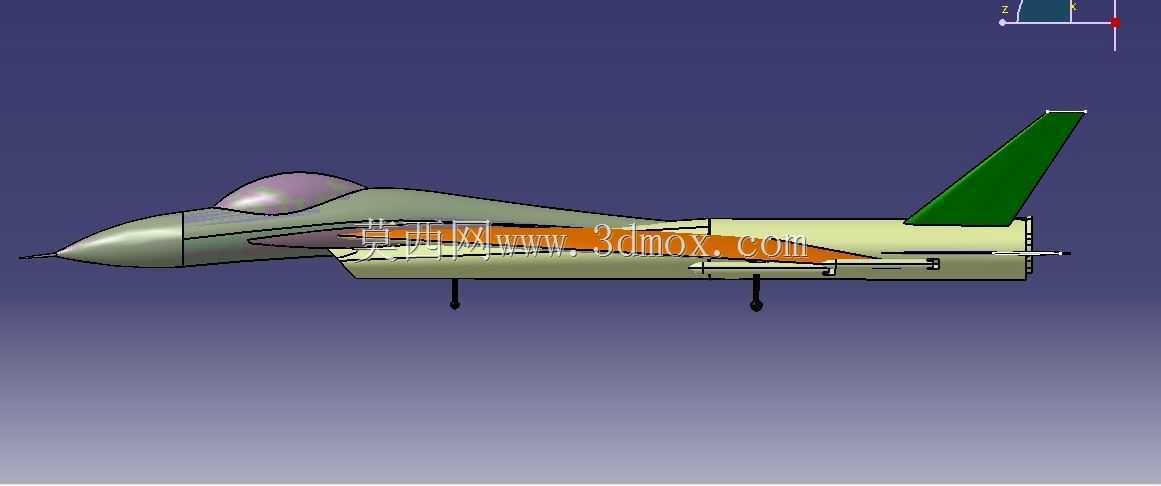

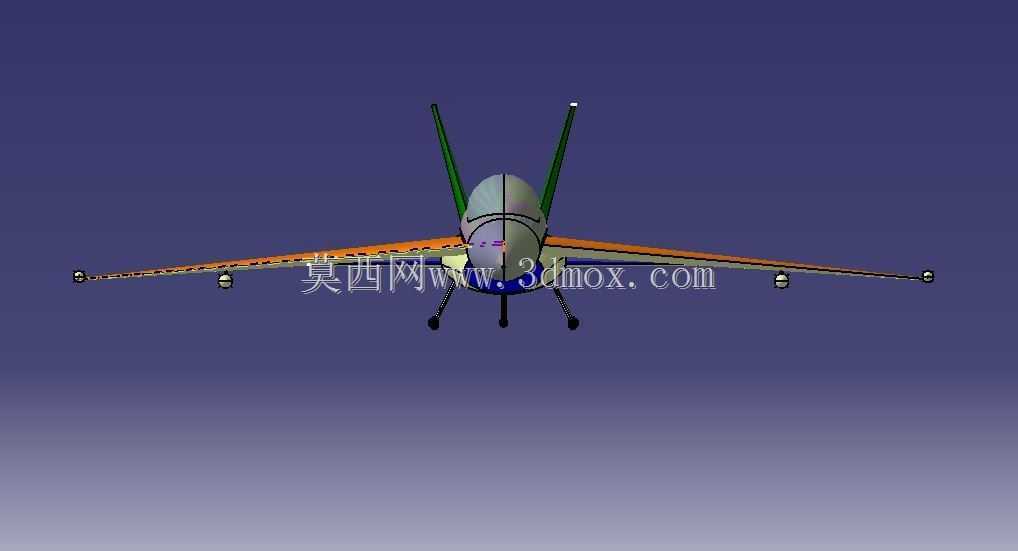

喷气式战斗机整机结构三维造型设计

　　本次完成的喷气式战斗机整机三维造型，核心面向航空装备结构教学、概念飞行器方案推演、航空科普展项搭建等场景使用，区别于量产列装型号的精确测绘模型，该造型做了通用化结构抽象，规避了特定服役型号的涉密结构特征，可放心用于非涉密的教学、展示、方案验证类工作。从实际用途层面看，该模型可支撑飞行器总体布局课程的具象化讲解，帮助初学者快速理解喷气式战斗机的常规气动布局构成，也可作为航空主题展陈的数字母模，通过3D打印、渲染输出等方式制作实体展项或宣传素材，还能为初级飞行器创意设计提供基础布局参考，减少从零开始搭建整机框架的重复工作量。

　　功能特性层面，该造型完整还原了常规喷气式战斗机的核心结构模块：机身采用跨音速面积律修形的旋成体构型，中段设置进气道过渡段，衔接机身与两侧翼根结构，保证气动流场的连续性；机翼为后掠翼布局，翼面设置了符合常规受力逻辑的翼梁、翼肋分区参考，前缘后掠角匹配亚跨音速飞行的减阻需求，翼下预留了外挂点的结构接口位置，可根据后续使用需求拓展挂载副油箱、模拟弹药等附属结构；尾翼采用单垂尾加全动平尾的常规布局，垂尾后掠角度与机翼后掠角做了匹配性设计，保证航向稳定性的同时减少雷达反射特征的突兀结构；起落架为前三点式布局，前起落架设置于机头下方进气道后侧，主起落架收纳于翼根与机身衔接的起落架舱内，支柱长度、轮距参数匹配地面滑跑、起降阶段的稳定性需求，停机状态下整机的俯仰角、滚转角均符合地面停放的姿态要求。

　　设计思路上，整个造型遵循从总体布局到局部细化的正向建模逻辑，首先确定整机的气动焦点、重心的相对位置，保证布局的合理性，再依次搭建机身、机翼、尾翼、起落架的主体曲面，所有曲面衔接处均做了G2连续处理，避免出现锐边、褶皱等不符合飞行器制造工艺的结构特征；建模过程中充分考虑了后续结构拆分的需求，机身、机翼、尾翼、起落架等模块均为独立可编辑的实体，可单独导出用于结构分析、装配模拟等工作，无需重新进行几何拆分；考虑到不同使用场景的适配性，模型的曲面精度做了分级处理，主体气动面保留足够的曲率精度，内部非展示区域的结构做了适度简化，在保证外观还原度的前提下控制整体几何体量，避免不必要的性能占用。

　　外形尺寸与安装边界层面，该造型参考主流轻型喷气式战斗机的尺寸比例设置，整机翼展与机身长度的比例约为0.7:1，垂尾顶端距地面的高度匹配常规机库的净空要求，停机状态下主起落架轮距宽度满足地面滑行的最小转弯半径需求；若用于实体3D打印制作，可根据输出比例等比缩放，缩放过程中起落架支柱直径、翼面厚度等结构会随比例同步调整，避免出现小比例打印时结构强度不足的问题；若用于风洞试验的缩比模型制作，可基于现有曲面直接生成试验模型的加工数模，无需重新修配气动面的衔接关系，翼面的相对厚度、前缘半径等参数均符合常规风洞试验模型的加工要求；若用于虚拟仿真场景搭建，模型的坐标系原点设置于整机重心在地面的投影位置，可直接导入飞行仿真软件进行姿态参数设置，无需额外调整坐标基准。

　　需要明确的是，该造型为通用化概念设计，所有结构参数均为行业通用比例的抽象呈现，不对应任何实际服役的战机型号，不存在涉密结构内容，可广泛用于各类非涉密的航空相关设计、教学、展示工作中。在实际使用过程中，若需要针对特定场景做调整，比如增加座舱内部细节、调整机翼后掠角、修改进气道布局等，均可基于现有模型的参数化特征快速修改，无需推翻整体框架重新建模，大幅提升二次开发的效率。对于刚接触飞行器结构设计的从业者而言，该模型可作为基础参考模板，帮助理解喷气式战斗机各结构模块的位置关系、尺寸比例逻辑，快速建立整机布局的设计认知，避免在初期方案阶段出现布局不合理、重心与气动焦点匹配失当等基础问题。
