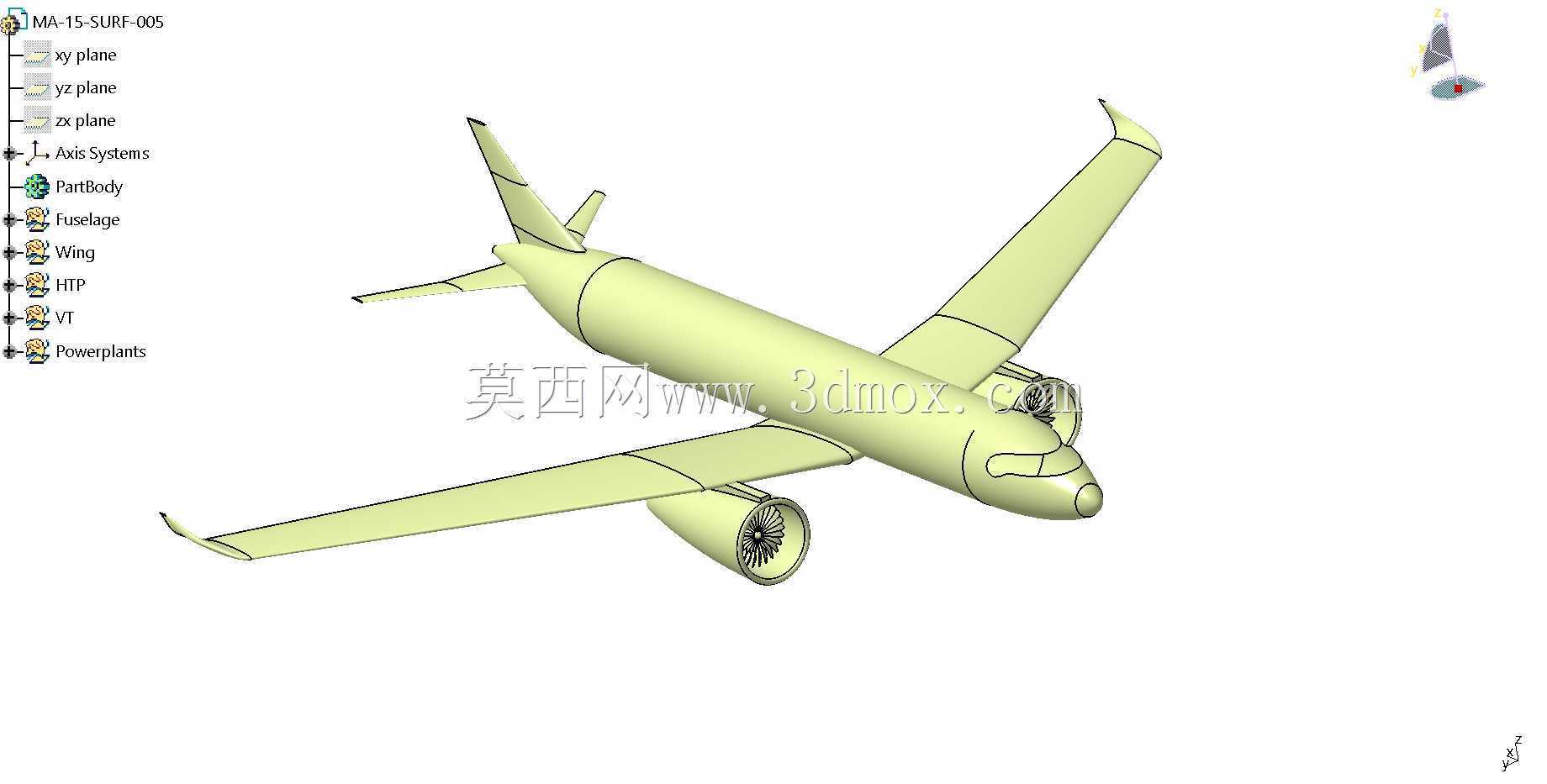

民用干线客机机身机翼尾翼动力系统结构

　　该结构覆盖民用客机核心气动与承力部件，在民航运输、通用航空飞行器研发、航空教学实训场景中均有明确应用指向，可作为新机型概念设计阶段的结构参考基底，也能用于航空类专业课程中飞行器结构认知、气动外形验证的教学演示载体。从实际用途来看，机身作为整架飞机的核心承力载体，需要承担客舱/货舱载荷传递、机翼与尾翼安装基准、发动机挂载载荷承接的多重作用，机翼部分负责提供飞行过程中绝大部分升力，同时预留了襟翼、缝翼等增升装置的安装接口，垂直尾翼与水平尾翼共同构成飞机的航向与俯仰安定面，保障飞行过程中的姿态稳定，腹部整流罩用于梳理机身与机翼衔接区域的紊乱气流，降低飞行过程中的压差阻力，动力装置采用翼下吊装布局，匹配大涵道比涡扇发动机的安装轮廓，

　　可直接对接后续发动机挂架的详细设计。设计思路上采用了曲面建模优先的逻辑，先通过基准平面勾勒各部件的理论外形线，以翼型数据为基础拉伸出机翼的主曲面，机身部分采用多截面曲面拼接的方式，保证机头、中段机身、机尾的曲面顺滑过渡，避免出现曲率突变影响气动性能，尾翼部分的翼型与机翼做了差异化设计，垂直尾翼后掠角度匹配整机高速飞行时的航向安定性要求，水平尾翼的安装位置预留了足够的配平调整行程空间，腹部整流罩的曲面完全贴合机身下表面与机翼上表面的衔接缝隙，做到气流过渡无突兀台阶。从安装边界来看，机身与机翼的对接面预留了翼梁贯穿的安装位，可直接承接后续翼盒结构的详细设计，发动机挂架与机翼的连接位置做了曲面加厚处理，预留了紧固件安装的平面基准，

　　尾翼与机身的对接处设置了安装座的轮廓占位，可匹配后续尾翼操纵机构的布置空间，整机外形尺寸参考单通道干线客机的比例设定，机身长度与翼展的比例符合常规民航客机的设计区间，机身截面采用常规的圆形截面设计，兼顾客舱布置空间与结构承力效率，机翼的后掠角度匹配高亚音速飞行的气动需求，翼尖部分做了上翘处理的轮廓预留，可对接后续翼尖小翼的详细设计。在结构细节处理上，各部件的曲面分块完全按照实际飞机的制造拆分逻辑设定，机身分为前机身、中机身、后机身三段，机翼分为左右翼盒、前缘缝翼、后缘襟翼几个独立的曲面块，尾翼同样区分安定面与操纵面的曲面边界，动力装置部分还原了短舱的进气道、风扇罩、尾喷口的基本曲面轮廓，可直接用于后续短舱内部结构的细化设计。整个结构的曲面连续性达到G2级别，可直接导入CAE软件做初步的气动仿真计算，也能作为整机详细设计的外形基准，为后续结构强度校核、系统管路布置提供准确的外形参考，避免后续详细设计阶段出现外形干涉、气动阻力超标的问题。
