电力变压器配套角形安装支撑构件

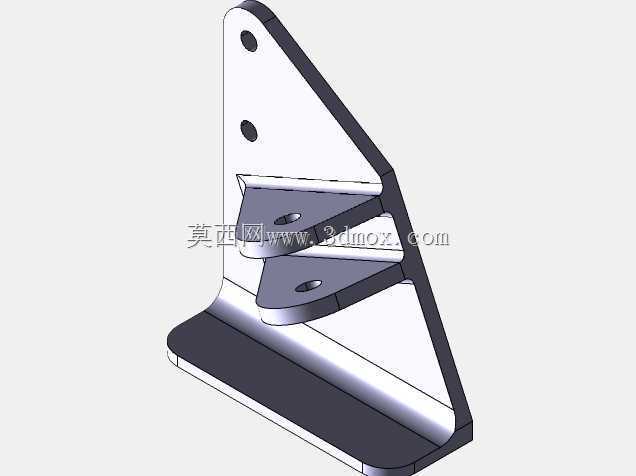

　　在输配电系统的电力变压器装配环节，这类角形支撑构件是柜体内部、器身外部辅件固定的核心连接结构，日常多用来承托接线端子排、二次保护模块、小型监测传感器这类需要悬空固定在变压器侧壁或基座旁的附属部件，避免辅件直接贴附在变压器器身表面，预留出足够的散热间隙与布线空间，同时抵消变压器运行过程中产生的微幅振动，防止辅件连接松动脱落。从结构设计逻辑来看，整个构件采用直角折弯的一体化钣金成型思路，竖直安装边与水平承托边通过圆弧过渡衔接，替代了传统拼接式角码的焊接工序，既减少了焊接变形带来的形位公差偏差，也能让应力顺着折弯圆弧均匀分散，避免直角连接处出现应力集中断裂的问题。竖直安装边上预留的两个同轴安装孔，采用长圆孔与圆孔搭配的设计思路，

　　上方圆孔用于定位销穿入实现初定位，下方长圆孔可适配安装面的孔位加工误差，现场安装时不需要对变压器本体的安装基面进行二次扩孔修正，能有效降低现场装配的调整工作量，安装孔的孔位边缘做了去毛刺倒角处理，避免穿装螺栓时刮伤螺栓表面的防腐镀层，也能防止安装过程中毛刺掉落进变压器柜体内部造成绝缘隐患。水平方向延伸出的双层叠式承托耳板，是整个构件的核心功能区，两层耳板平行设置且预留了足够的穿装间隙，既可以通过单螺栓穿装固定带安装孔的片状辅件，也能在两层耳板之间夹持固定薄型安装板，适配不同安装形式的附属部件，耳板上的安装孔同样做了锪平处理，保证螺栓拧紧后端面与耳板完全贴合，不会出现螺栓偏斜导致的夹紧力不足问题。构件底部的水平安装边做了加宽处理，

　　折弯处的圆弧半径根据板材厚度做了匹配设计，既保证折弯过程中不会出现板材开裂，也能让整个支撑构件与变压器基座的安装面完全贴合，不会出现翘边虚接的情况，安装边的边缘做了折边强化处理，在不增加板材厚度的前提下提升了整个边的抗弯折强度，即使承托重量达到设计上限，也不会出现安装边变形下垂的问题。从安装边界尺寸来看，竖直安装边的长度适配变压器侧壁常见的加强筋间距，安装时不会与侧壁的加强筋、散热翅片产生干涉，水平承托耳板的伸出长度经过核算，保证固定在上面的辅件与变压器器身表面预留至少15mm的散热间隙，不会阻挡变压器的自然散热风道，整个构件的整体宽度控制在常规安装空间范围内，相邻安装的同类支架之间不会出现位置冲突，也不会占用过多的柜内布线空间。

　　实际应用中，这类角形支架除了用在油浸式变压器的外部辅件固定，也可适配干式变压器的内部构件安装，不同安装场景下只需要调整板材厚度与安装孔的孔径，不需要改动整体的结构形式，设计复用性较强。建模过程中需要重点关注折弯处的展开尺寸计算，不同板材厚度对应的折弯扣除值要匹配实际加工工艺，避免生产出的构件出现安装孔位偏差，承托耳板与竖直安装面的垂直度公差要控制在合理范围内，否则会导致固定的辅件出现倾斜，影响接线与后续维护操作，所有安装孔的位置度公差要适配现场安装的误差范围，既要保证安装精度，也不能过度提高加工精度要求造成生产成本上升。构件的所有外露边缘都做了圆角钝化处理，避免安装维护过程中划伤作业人员，表面处理工艺可根据使用场景选择镀锌或喷塑，适配户外、户内不同的防腐要求，在沿海高湿高盐雾的使用场景下，还可以通过增加板材厚度与防腐层厚度提升构件的使用寿命，不需要改动整体结构设计。
