电力变压器用钟形喷嘴结构设计

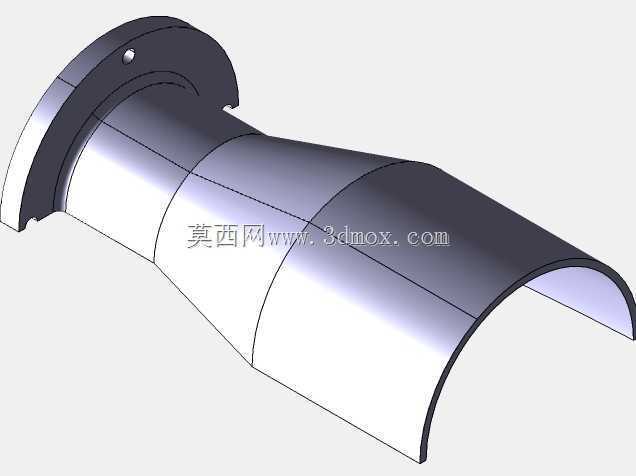

　　在油浸式电力变压器的冷却与油路循环系统中，钟形喷嘴是承担定向导流、介质喷射调控功能的核心结构件，这类部件的设计合理性直接影响变压器内部绝缘油的流场分布均匀度，进而关系到绕组、铁芯等发热核心区域的散热效率，是变压器油路系统设计中容易被忽略但影响显著的细节部件。从实际工程应用场景来看，这类钟形喷嘴多安装在变压器油箱内部的油路导向节点、强迫油循环系统的出油端，或是有定向喷淋冷却需求的绕组端部位置，区别于常规等径管路接头，其渐扩-渐缩结合的钟形流道能够有效降低绝缘油流经时的局部阻力损失，避免流道突变带来的涡流、紊流问题，减少油流带电现象的发生概率，这对高电压等级大容量变压器的长期稳定运行至关重要。从结构设计思路来看，该喷嘴采用一端法兰对接、

　　一端钟形敞口的整体式结构，连接端设置带安装孔的对接法兰，法兰端面预留密封件安装的贴合面，能够直接与变压器内部的油路管路、油箱预设接口实现刚性对接，法兰上的定位缺口与安装孔配合，能够在装配时快速完成周向定位，避免安装错位导致的喷口方向偏移。流道部分采用平滑过渡的变径曲面设计，从法兰端的等径连接段开始，顺着油流方向逐步完成管径的渐变调整，最终延伸至钟形敞口端，整个流道内壁无直角转折、无局部凸起结构，能够让绝缘油在流经过程中保持平稳的层流状态，既可以降低油流对管壁的冲刷损耗，也能减少油流扰动带来的异常噪音。从安装边界与尺寸适配角度来看，该喷嘴的法兰端连接尺寸需要匹配对应油路管道的公称通径，法兰上的安装孔中心距、

　　密封面粗糙度都要满足变压器油路系统的密封装配要求，避免运行过程中出现渗漏油问题；钟形敞口端的扩张角度经过流场仿真优化，既保证喷射覆盖范围能够覆盖预设的冷却区域，又不会因为扩张角度过大导致油流喷射压力快速衰减，同时整个喷嘴的轴向长度、最大外径都要适配变压器油箱内部的安装空间，避免与绕组、绝缘支架、引线等其他内部组件产生装配干涉。在实际选型应用中，这类钟形喷嘴需要根据变压器的容量、冷却方式、油路循环路径的设计要求匹配对应规格，强迫油循环风冷、水冷结构的变压器对喷嘴的流阻特性、喷射角度要求更高，需要在设计阶段结合整体油路的流场仿真结果调整钟形段的曲面参数，确保各个冷却点位的油流量分配符合散热设计要求；

　　自然油循环结构的变压器则更侧重喷嘴的流道平滑度，减少油流循环的阻力，提升自然对流的散热效率。从结构可靠性角度来看，该喷嘴整体采用等壁厚设计，壁厚取值兼顾结构强度与油流通道的有效通径，既能够承受变压器运行过程中油路的工作压力、短路冲击下的机械应力，也不会因为壁厚过大导致流道通径缩小、带来不必要的流阻增加；法兰与流道主体的衔接位置做了圆弧过渡处理，避免应力集中问题，在长期油浸环境、温度交变工况下不会出现结构开裂、变形等问题。不同于通用工业喷嘴，应用在变压器内部的钟形喷嘴所有与绝缘油接触的表面都需要做光滑处理，无毛刺、无尖角，一方面避免尖角位置引发的局部电场畸变，影响变压器内部的绝缘性能，另一方面也减少杂质附着的概率，降低绝缘油被污染的风险。在三维建模过程中，这类曲面变径结构需要重点保证流道曲面的连续性，法兰安装孔的位置度、密封面的平面度都要符合装配公差要求，建模时需要同步考虑装配工艺的可行性，确保后续生产加工、现场装配环节能够顺利完成，不需要额外的修配调整。
