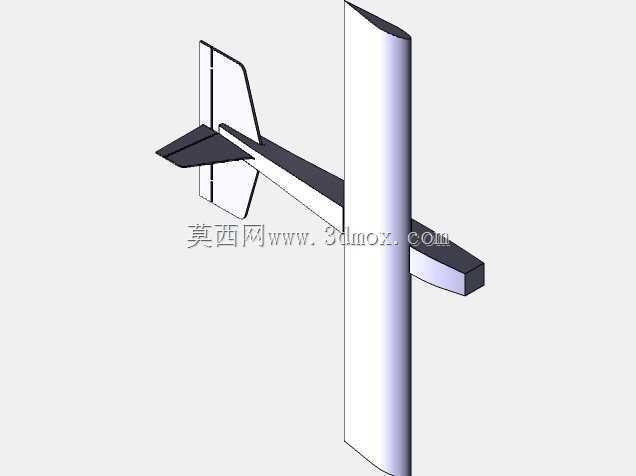

尾翼与垂尾组合式小型飞行器结构设计

　　在航空装备研发、航空教学实训以及小型飞行器验证测试场景中，尾翼与垂尾的组合结构是保障飞行器航向稳定性、俯仰操纵效率的核心部件，这套结构的三维建模精度直接影响后续气动仿真、结构强度校核以及实物加工装配的落地效果。从实际工程应用来看，这类简化构型的飞行器结构常被用于高校航空专业的课程设计演示、小型航模的前期方案验证，也可作为航空科普教具的结构原型，帮助初学者快速理解固定翼飞行器尾部组件的受力逻辑与装配关系。

　　从功能特性上看，该结构将水平尾翼与垂直尾翼做了一体化衔接设计，水平尾翼承担飞行过程中的俯仰力矩调节作用，垂直尾翼则负责维持航向稳定、抵消侧风带来的偏航力矩，两者与机身尾部的连接段做了平滑过渡处理，避免了突兀的直角结构带来的气动阻力激增问题。设计过程中优先考虑了结构的易加工性，所有翼面均采用平直翼构型，没有复杂的后掠角与翼型扭转，既降低了三维建模时的曲面构建难度，也能让后续采用泡沫切割、轻木粘接或者3D打印加工的制作者快速完成实物制作，不需要复杂的五轴加工设备就能实现结构成型。

　　设计思路上没有追求复杂的气动外形，而是聚焦于基础飞行动作的实现逻辑，将垂尾设置在机身尾部的中轴线上，保证航向力矩的作用点与机身重心处于同一纵向平面，避免飞行过程中出现不必要的滚转耦合；水平尾翼对称布置在垂尾根部两侧，升降舵的铰接位置预留了足够的转动间隙，不会在舵面偏转时与垂尾结构发生运动干涉。整个机身尾部的连接段采用等截面直杆构型，一方面可以降低建模时的参数调整难度，另一方面也方便与不同长度的机身前段做适配，使用者可以根据自身的动力配置、载荷重量调整机身总长，不需要重新修改尾部结构的匹配接口。

　　从外形尺寸与安装边界来看，垂尾的高度设置为水平尾翼展长的二分之一左右，这个比例既能够保证足够的航向稳定力矩，也不会因为垂尾过高导致飞行器侧面迎风面积过大，在侧风环境下出现难以控制的偏航；水平尾翼的弦长与机身尾部的直径比例控制在3:1，保证舵面偏转时能够产生足够的俯仰力矩，同时不会因为尾翼面积过大导致整机重心过度后移。安装接口上，机身尾部与尾翼组件的连接采用嵌入式定位结构，尾翼根部预留了与机身杆径匹配的安装槽，装配时不需要额外设计复杂的连接角件，直接涂胶粘接或者用螺丝紧固即可完成固定，安装公差控制在0.2mm以内，能够保证尾翼与机身的同轴度，避免装配偏差带来的飞行姿态偏移问题。

　　在结构强度校核层面，整个尾翼组件的壁厚做了等强度设计，翼根部位的壁厚略大于翼尖部位，既能够承受飞行过程中气动载荷带来的弯矩，也不会因为整体壁厚过大导致尾部重量超标，影响整机的重心配平。翼面的边缘做了小角度的倒角处理，既能够降低飞行时的翼尖涡流阻力，也能避免尖锐边缘在加工、装配过程中造成划伤，符合教学实训场景下的安全使用要求。对于需要做改装的使用者来说，平直的翼面结构也方便后续加装舵机、控制连杆等操纵组件，不需要对原有结构做大量的切削修改，预留的内部空间足以容纳常规尺寸的航模舵机与走线通道，能够直接适配市面上主流的小型航模操纵系统。
