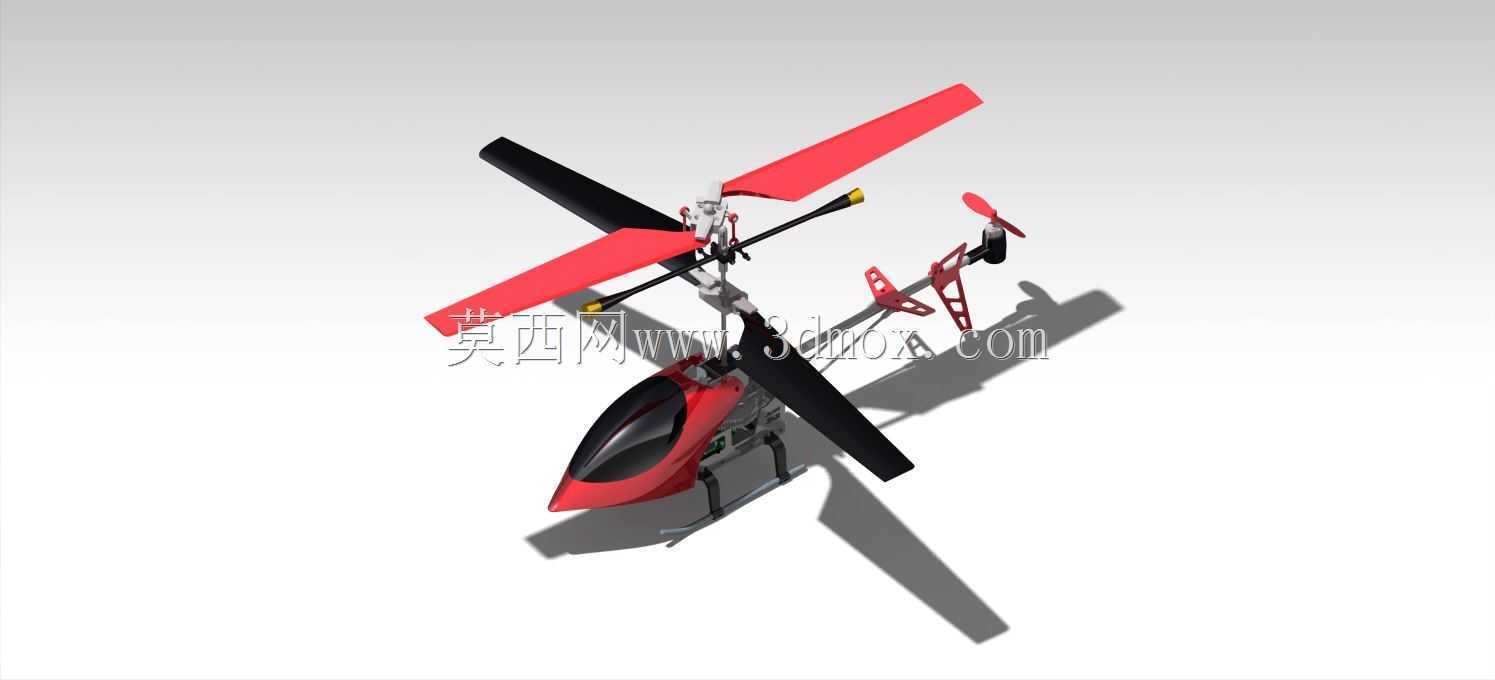

共轴双旋翼遥控玩具直升机结构设计

　　这款共轴双旋翼布局的小型航模直升机，核心应用场景覆盖消费级遥控玩具、青少年航模教学实训、低空微缩飞行器原理验证多个领域，日常使用中可完成室内稳定悬停、低速航线飞行、小半径转向等基础飞行动作，也可作为航模入门爱好者理解旋翼飞行器升力原理、操纵逻辑的具象化结构参考。从实际功能特性来看，采用上下共轴反转的双旋翼设计抵消旋翼扭矩，无需传统单旋翼直升机的尾桨扭矩抵消结构，仅保留小型尾旋翼作为航向稳定辅助，大幅降低了室内飞行的结构碰撞风险，整机重心集中在机身中下部的电池与机架位置，悬停状态下的姿态稳定性优于同尺寸单旋翼航模。设计过程中优先考虑了轻量化与抗摔性能的平衡，主旋翼采用半刚性桨毂结构，

　　上下旋翼的桨距联动机构通过简化的连杆结构实现操纵输入传递，没有采用全尺寸直升机复杂的自动倾斜器冗余结构，既降低了装配复杂度，也能在发生轻微碰撞时通过桨叶的弹性形变卸除冲击力，避免结构件直接断裂。机身主体框架采用镂空式结构设计，在保证机架扭转刚度的前提下尽可能削减非承重区域的材料厚度，机头整流罩采用流线型曲面设计，除了降低前飞过程中的空气阻力，也能将内部的电池、接收电路板完全包覆，避免飞行过程中线路裸露勾挂外界障碍物。从安装边界与尺寸控制来看，整机旋翼展开直径控制在适合室内飞行的区间，尾梁长度经过重心配平计算，从主旋翼轴心到尾桨的距离刚好满足航向稳定的力矩需求，不会因为尾梁过长导致整机转动惯量过大影响操纵响应，

　　起落架采用弹性滑橇式结构，安装位置突出于机身最低点，降落时可通过自身形变吸收冲击能量，无需额外加装阻尼结构。旋翼桨叶的翼型采用低速低雷诺数下的平凸翼型，适合这类小尺寸飞行器的低转速飞行工况，桨尖做了切角处理，降低旋翼转动过程中的翼尖涡流损失，提升悬停状态下的升力效率。操纵机构的舵机安装位直接集成在主机架上，减少了额外的安装固定件，连杆传动路径尽可能缩短，降低传动过程中的虚位，提升操纵响应的精准度。尾桨组件采用独立的小型电机直接驱动，省去了复杂的尾传动齿轮与传动轴结构，进一步降低了整机的重量与故障概率，尾桨的安装角度经过配平测试，刚好抵消双旋翼系统残留的微小扭矩偏差，保证飞行过程中不会出现自发的航向偏转。

　　整机的所有结构件都做了圆角过渡处理，没有尖锐的外凸结构，既符合玩具类产品的安全设计要求，也能减少飞行过程中碰撞造成的结构损坏。电池安装位设计在机身重心正下方，采用快拆式卡扣固定，更换电池时无需拆解机身外壳，日常维护十分便捷，接收板与电调的安装位预留了足够的散热间隙，长时间飞行也不会出现积热导致的电子元件性能下降。
