十字轴式万向传动连接结构三维建模

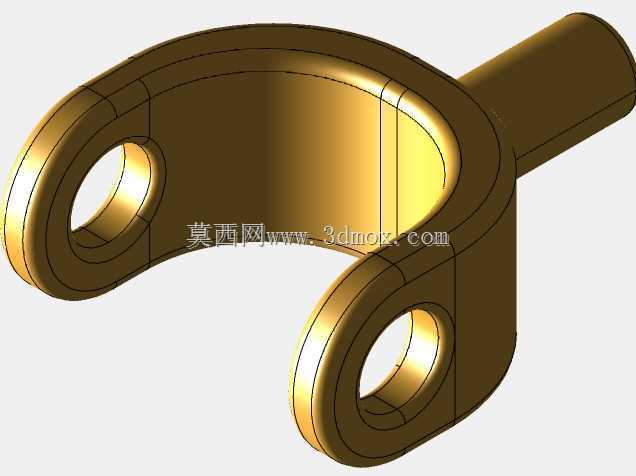

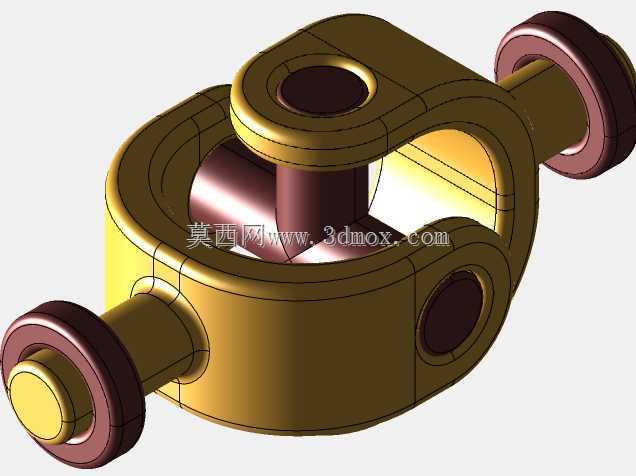

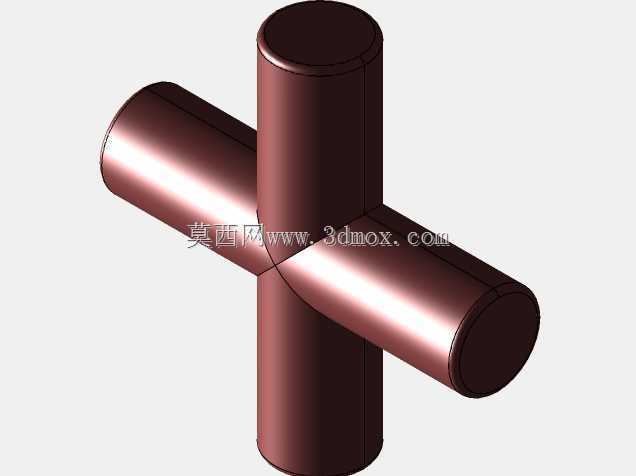

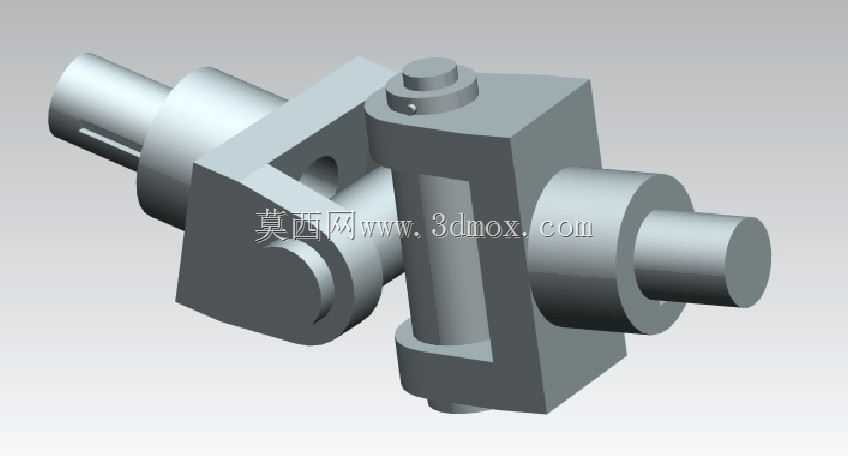

　　在各类需要变角度传递旋转扭矩的机械传动场景中，这类万向连接结构是解决轴系不对中传动问题的核心部件，不同于刚性联轴器只能传递同轴扭矩的局限，该结构可在两轴存在一定夹角的工况下持续稳定传递旋转运动与扭矩，常见于车辆传动系统、工业设备传动轴系、机床进给机构以及需要调整传动角度的专用设备中。从结构设计逻辑来看，该万向接头采用十字轴式铰接结构，两端分别设置轴连接端，其中一端轴身加工有键槽，用于通过平键实现与主动轴的周向固定，传递扭矩时可避免轴与连接端出现相对滑动；另一端为光轴轴头，可适配从动端的轴孔连接，或根据实际安装需求加装锁紧结构实现轴向定位。中间的十字轴与两端轭架采用铰接配合，轭架的轴孔与十字轴轴颈之间预留有合理的配合间隙，

　　既保证转动过程中十字轴可随两轴夹角变化灵活偏转，又能控制配合间隙避免传动过程中出现过大的回差，影响传动精度。在实际选型应用时，需要重点关注该结构的安装边界尺寸，两端轴头的直径、有效配合长度直接决定了可适配的轴系规格，十字轴的轴颈直径、轭架的壁厚则决定了结构可承受的最大额定扭矩，设计建模时需要根据实际传递的扭矩大小、两轴最大工作夹角来校核各部件的强度，避免传动过程中出现轭架断裂、十字轴变形的失效问题。从功能特性上看，该万向接头属于单万向节结构，单节使用时存在瞬时角速度不等的特性，即主动轴匀速转动时，从动轴会出现周期性的转速波动，因此在对传动匀速性要求较高的场景中，通常会成对使用两个单万向节，

　　通过中间轴连接并保证两端万向节的叉面处于同一平面，同时使中间轴与主、从动轴的夹角相等，以此抵消单节万向节的转速波动，实现等速传动。建模过程中需要重点保证铰接部位的配合关系准确，十字轴的四个轴颈需要保证同轴度、垂直度公差，避免装配后出现卡滞、转动阻力过大的问题；两端轭架的轴孔需要与对应轴头保持同轴，保证装配后轴系的转动顺畅。在安装使用时，需要注意两轴的工作夹角不能超过结构允许的最大值，通常这类小型万向接头的最大工作夹角在35°到45°之间，夹角过大会导致十字轴轴颈的受力急剧增大，同时会加剧铰接部位的磨损，大幅缩短部件的使用寿命，日常维护中需要定期在十字轴的铰接部位加注润滑脂，减少转动过程中的摩擦磨损。不同于球笼式等速万向节的密封结构，

　　这种开式十字轴万向节结构更适合低速、传动精度要求适中的工业传动场景，结构简单可靠，加工制造成本低，维护保养方便，在各类中小型设备的传动系统中应用十分广泛。建模时对各部件的倒角、圆角处理也需要符合实际加工工艺要求，轴端的倒角方便装配时的轴孔导入，轭架的铸造圆角可以减少应力集中，提升部件的结构强度，键槽的尺寸、位置需要符合对应的键连接标准，保证与标准平键的适配性，无需额外定制加工即可实现装配使用。
