可折叠堆叠式多单元阵列连接结构

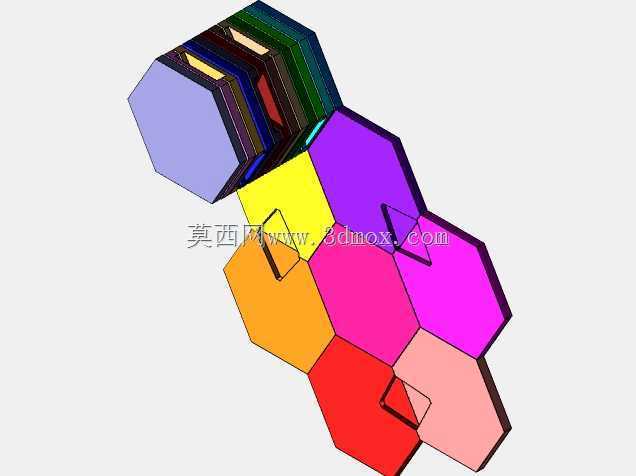

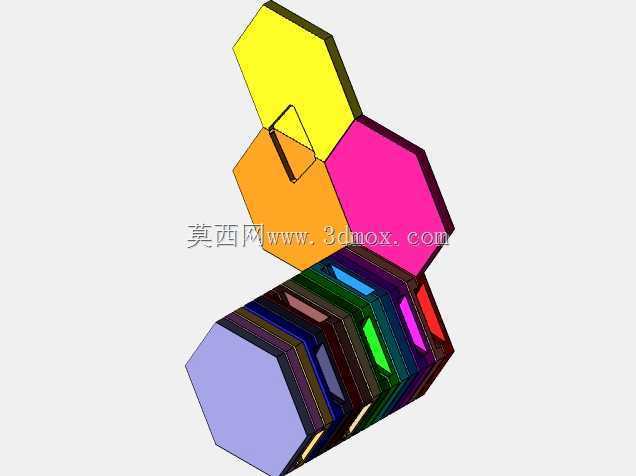

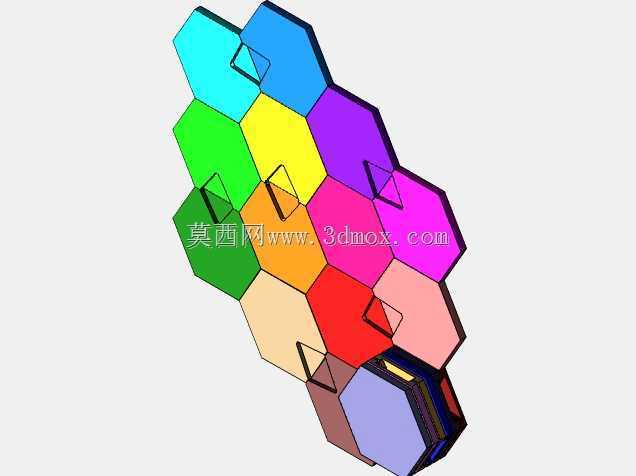

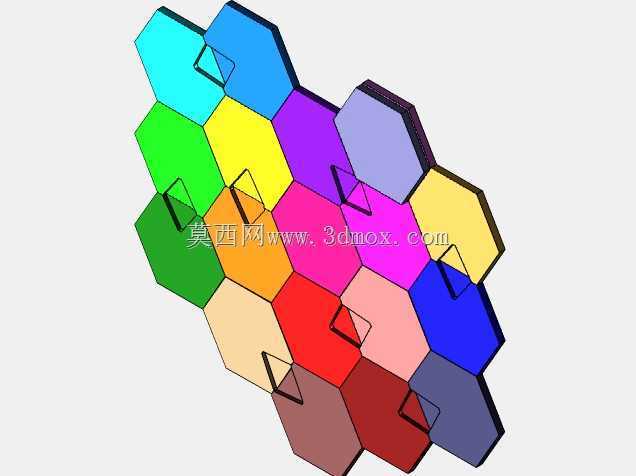

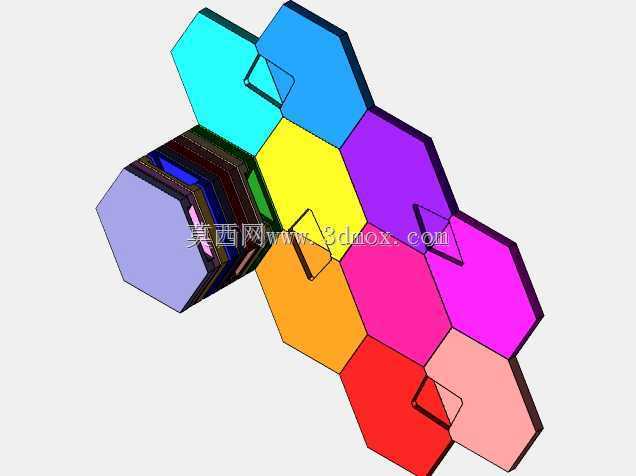

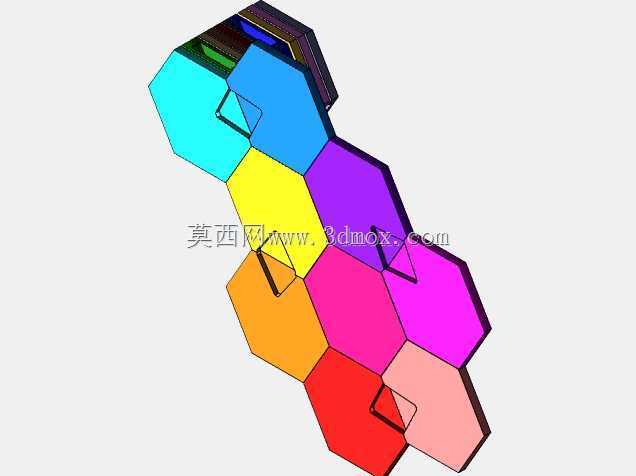

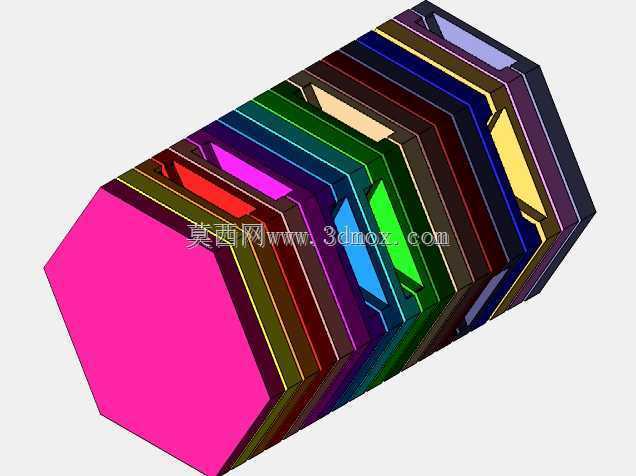

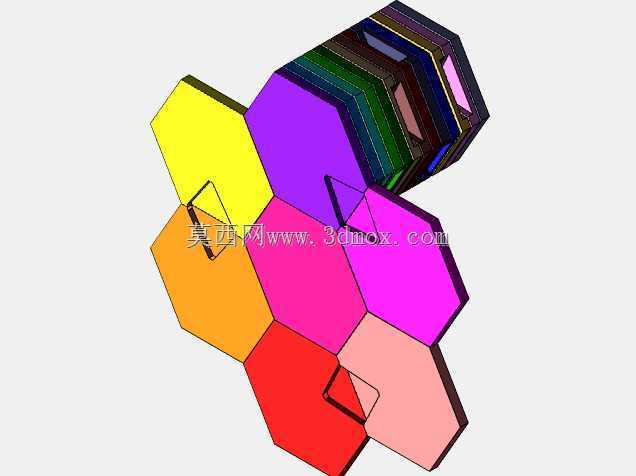

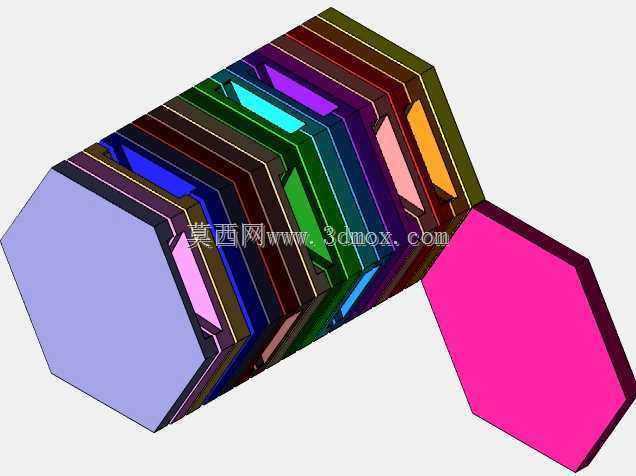

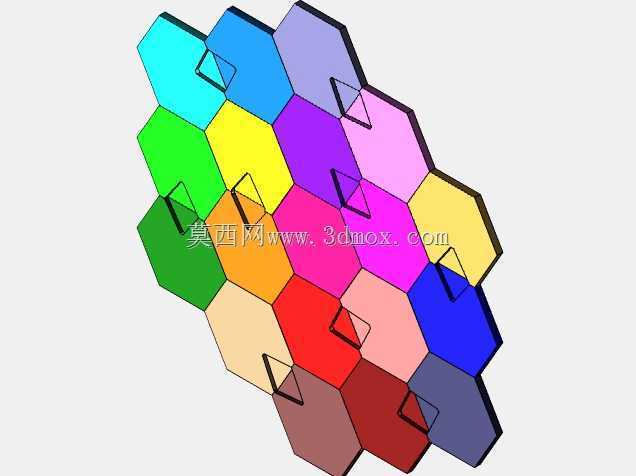

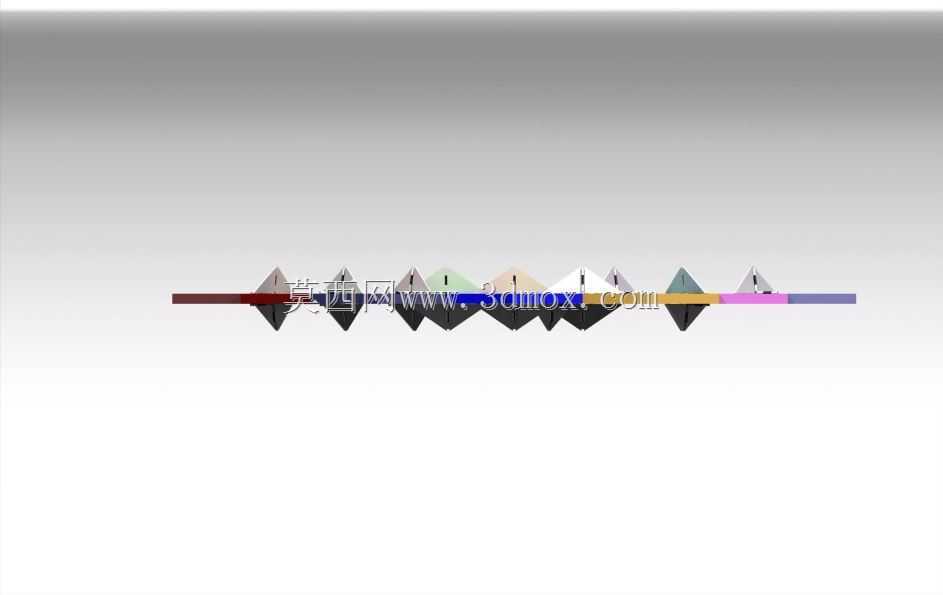

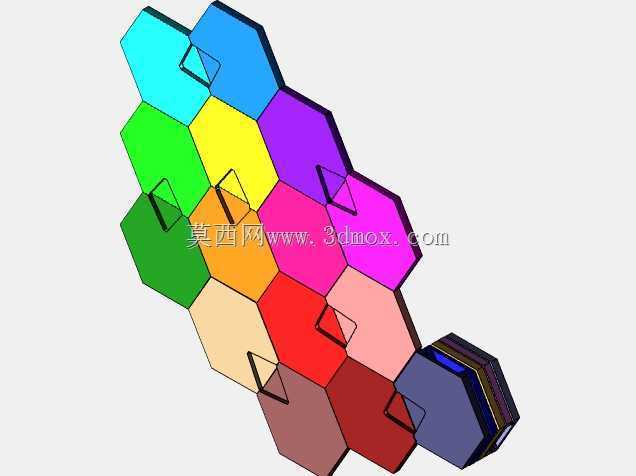

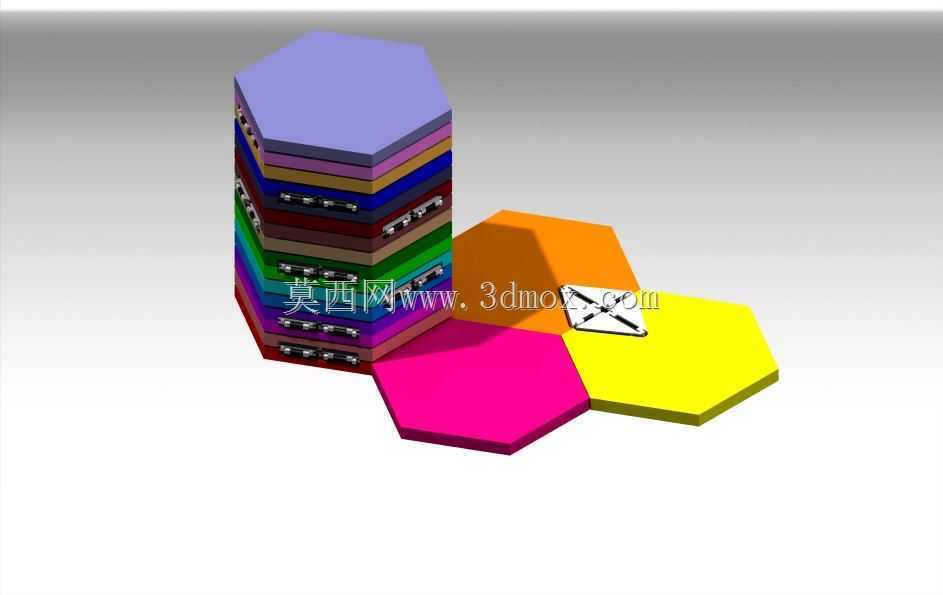

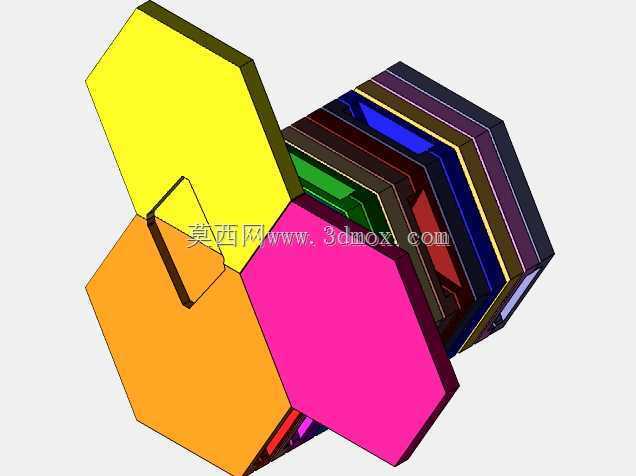

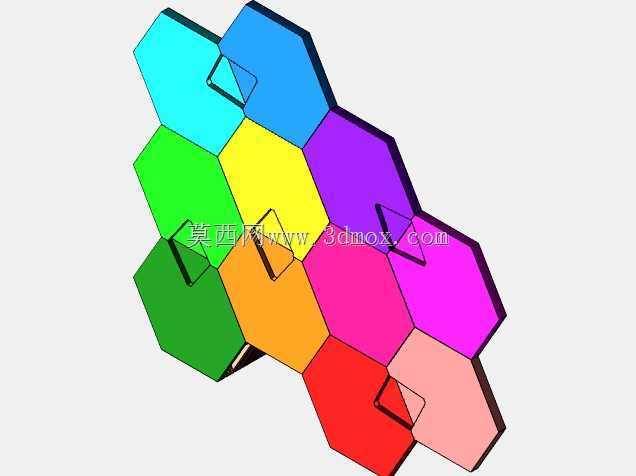

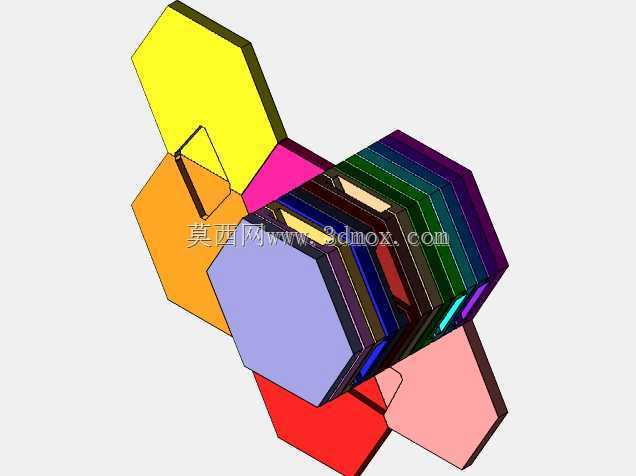

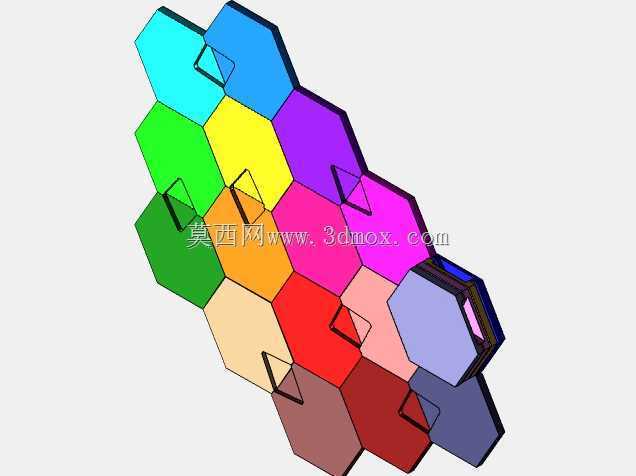

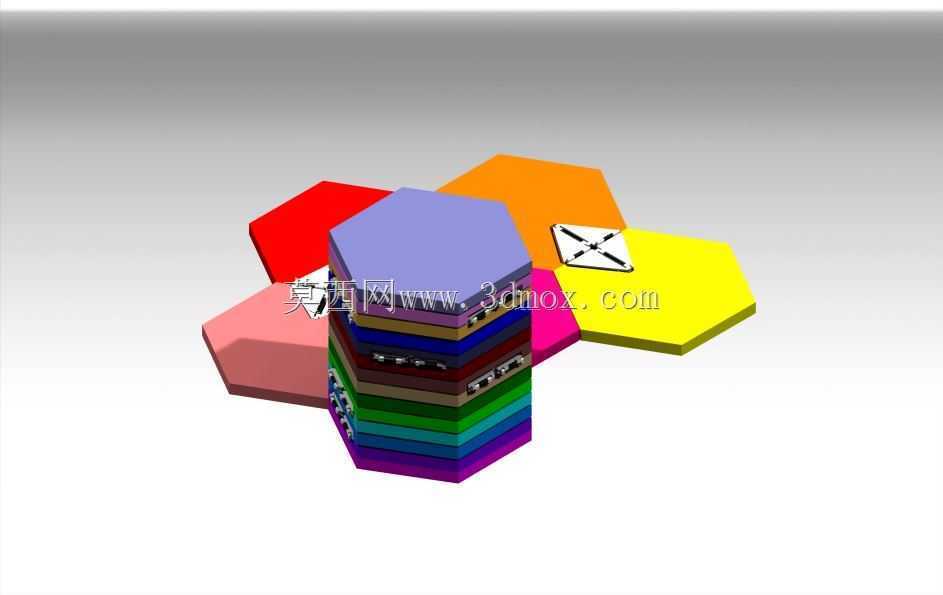

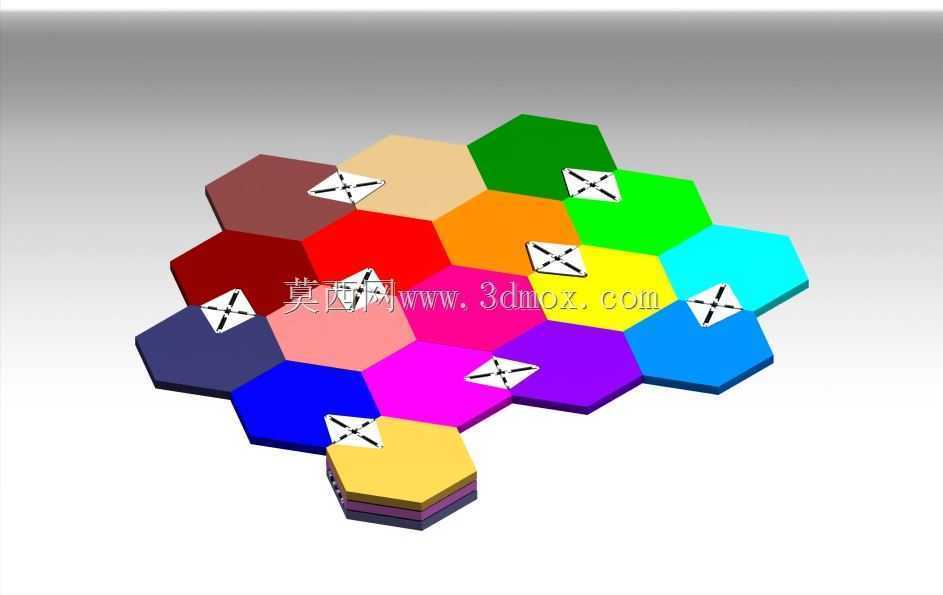

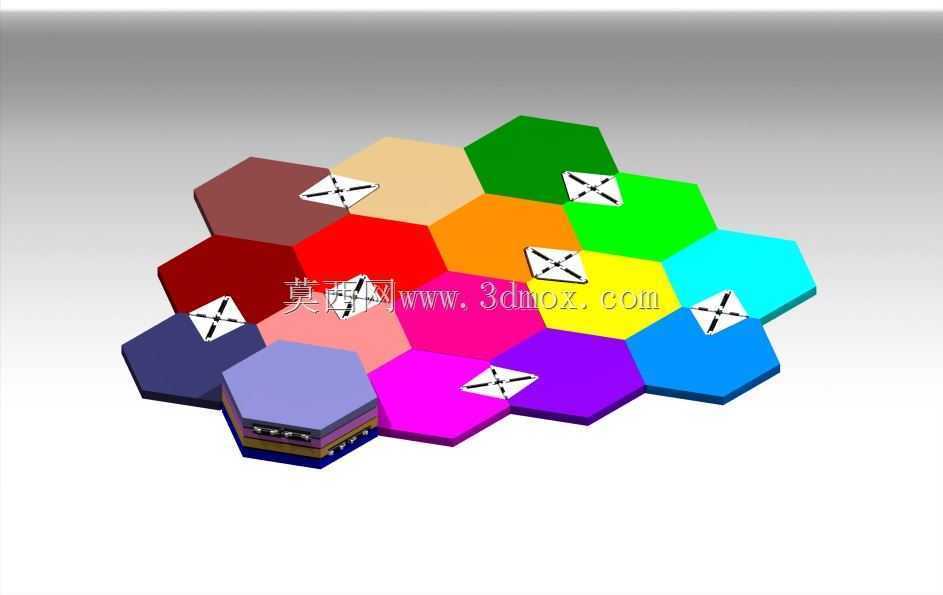

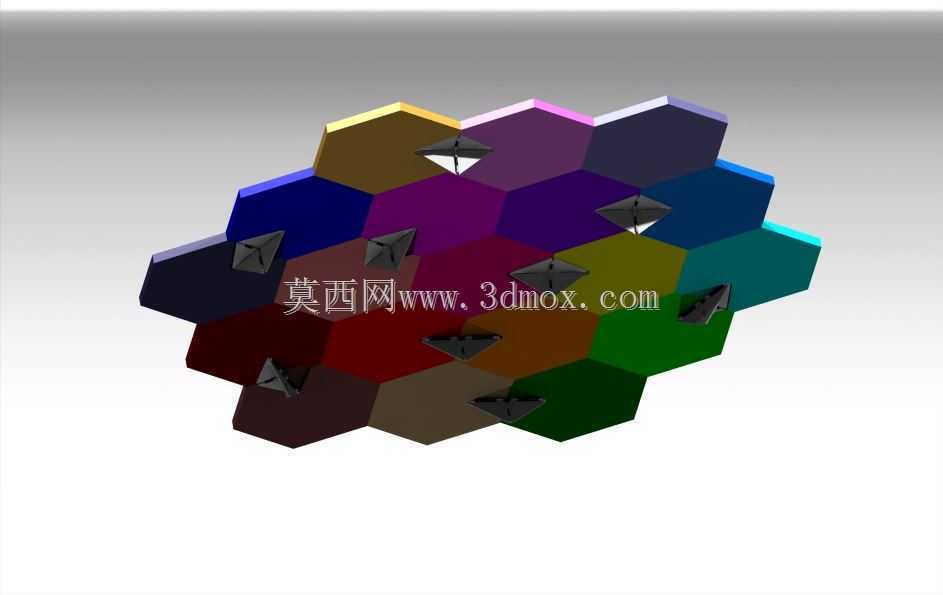

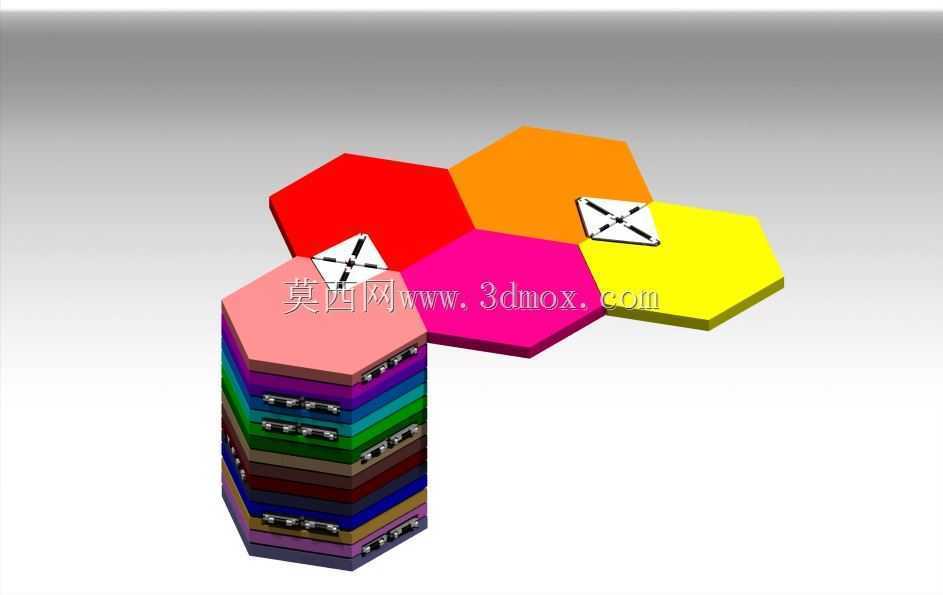

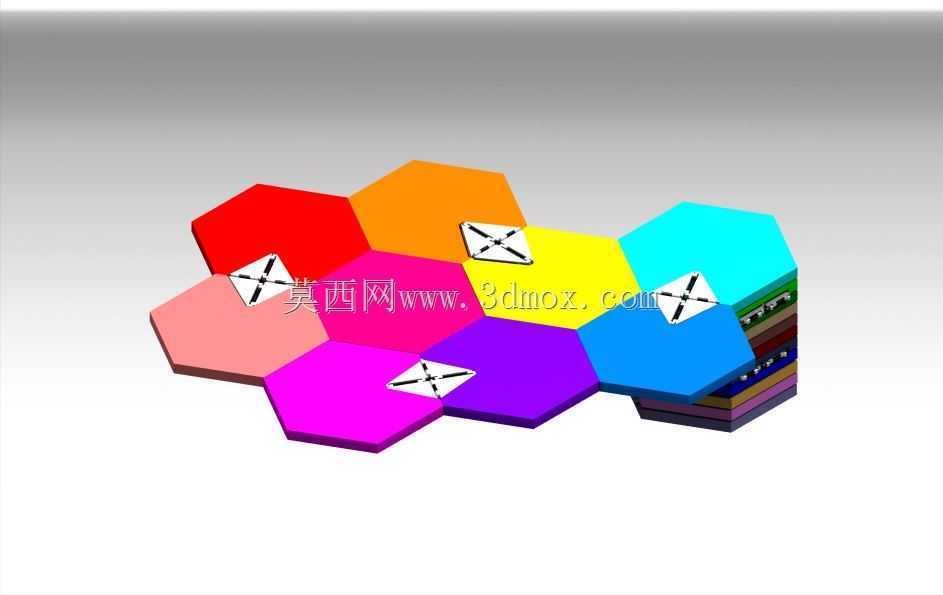

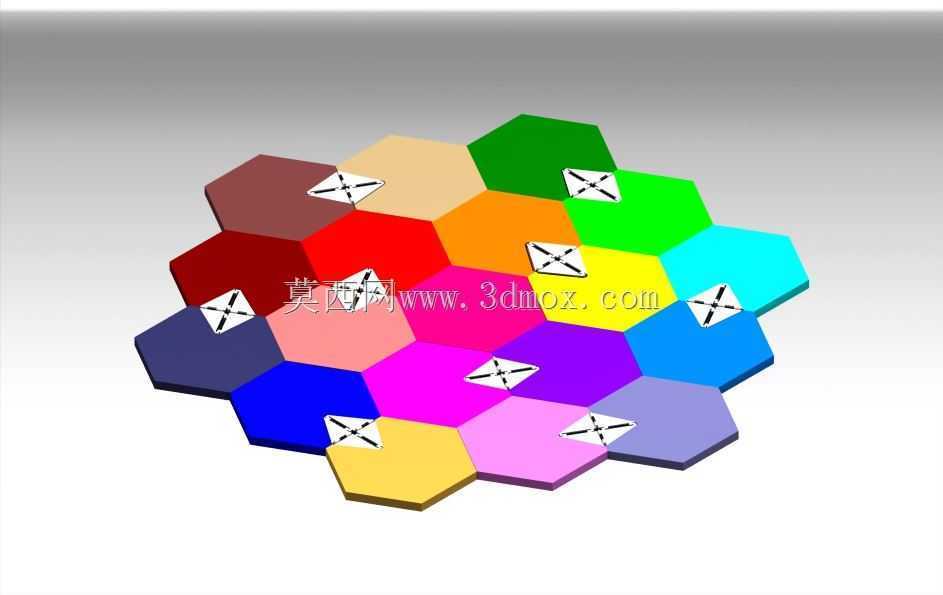

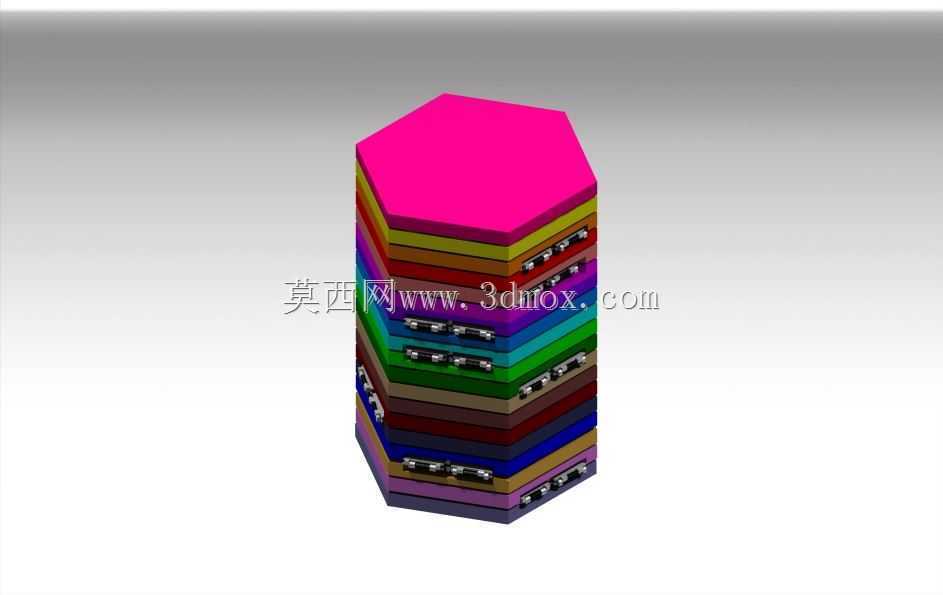

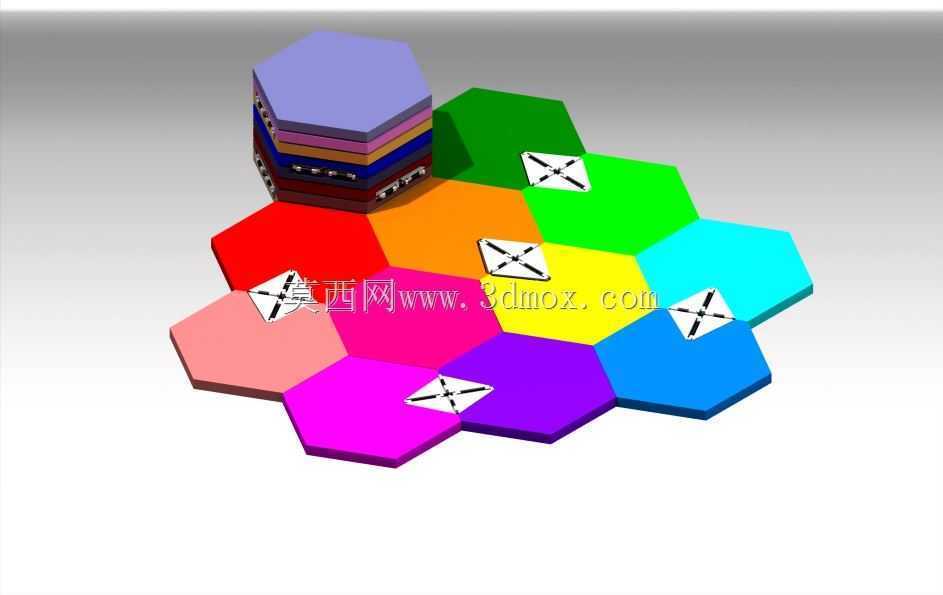

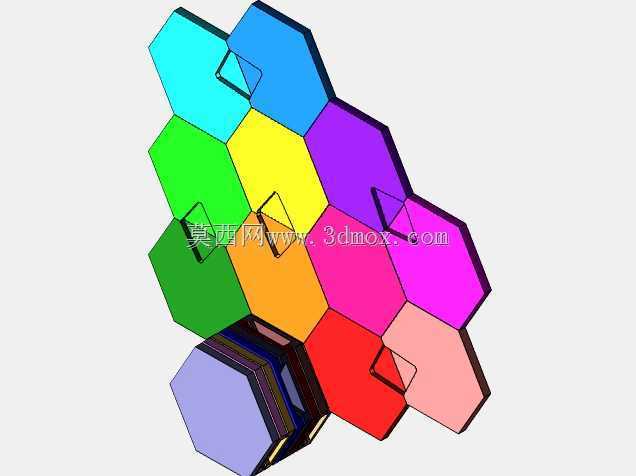

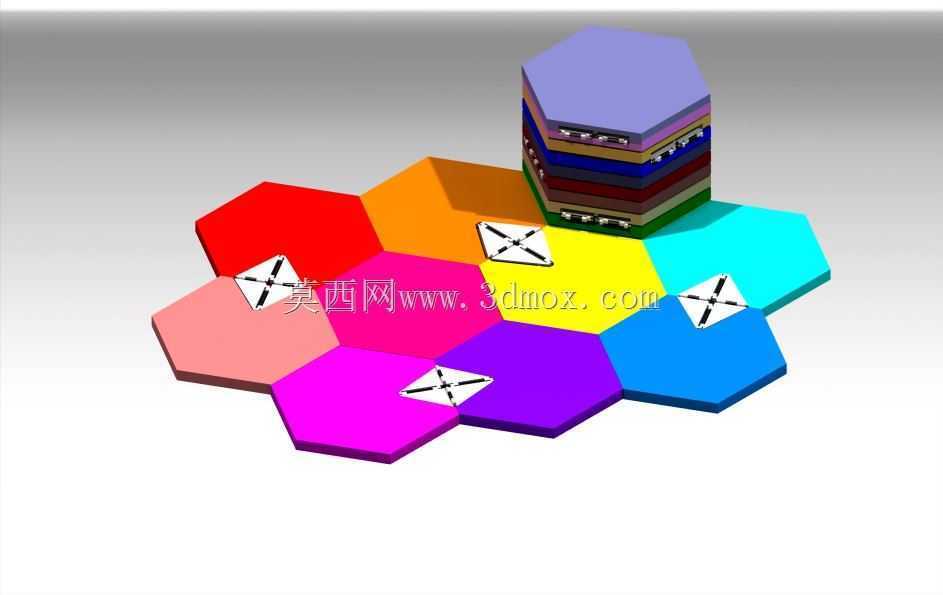

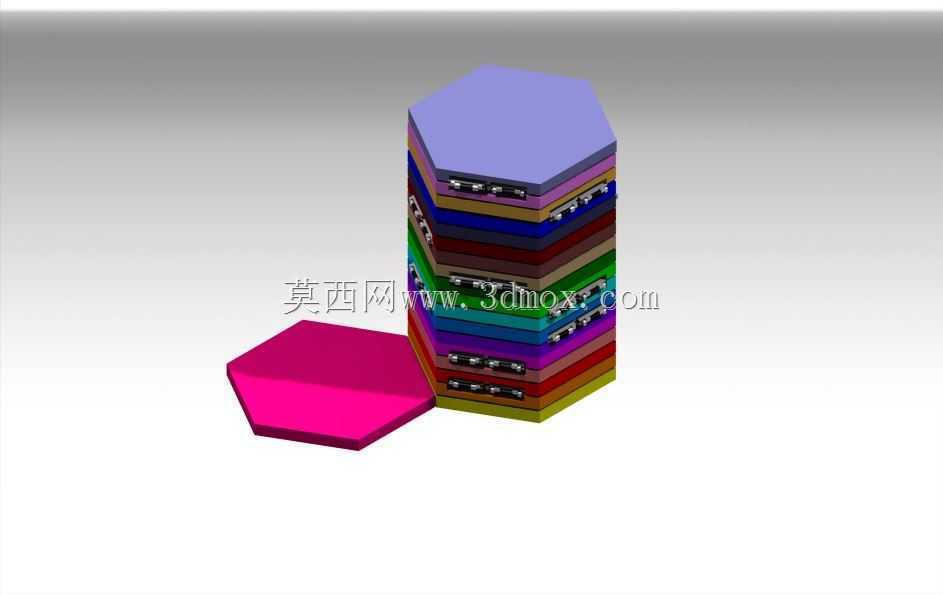

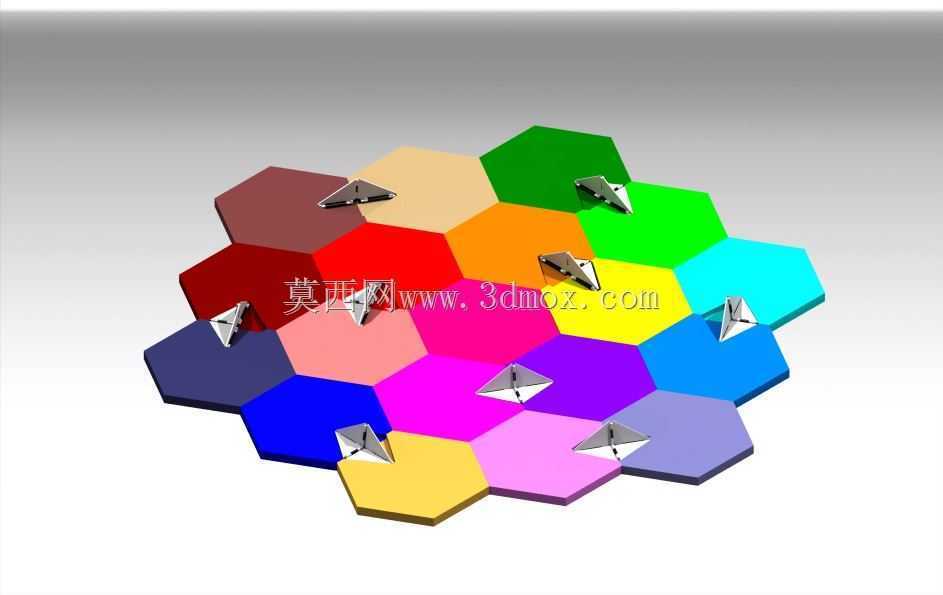

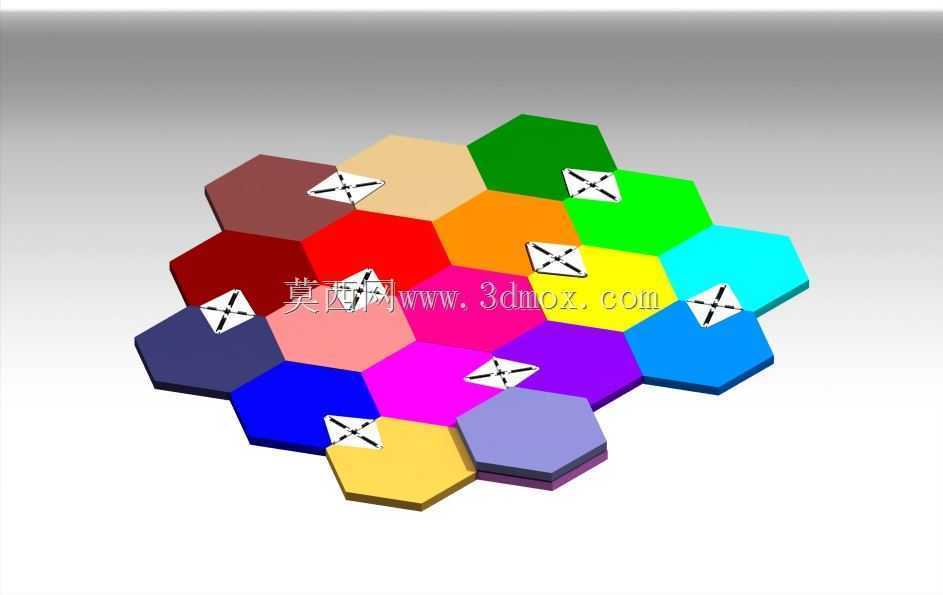

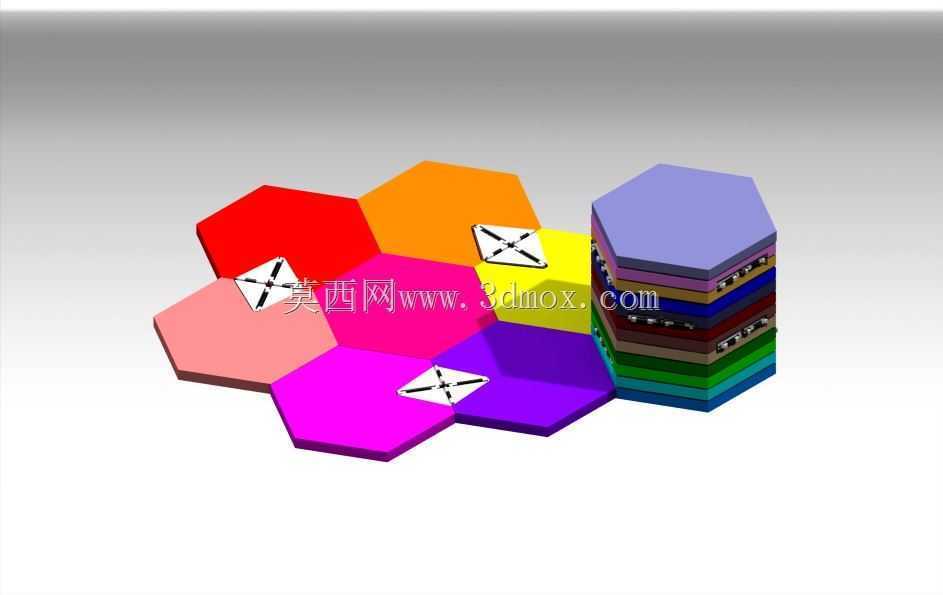

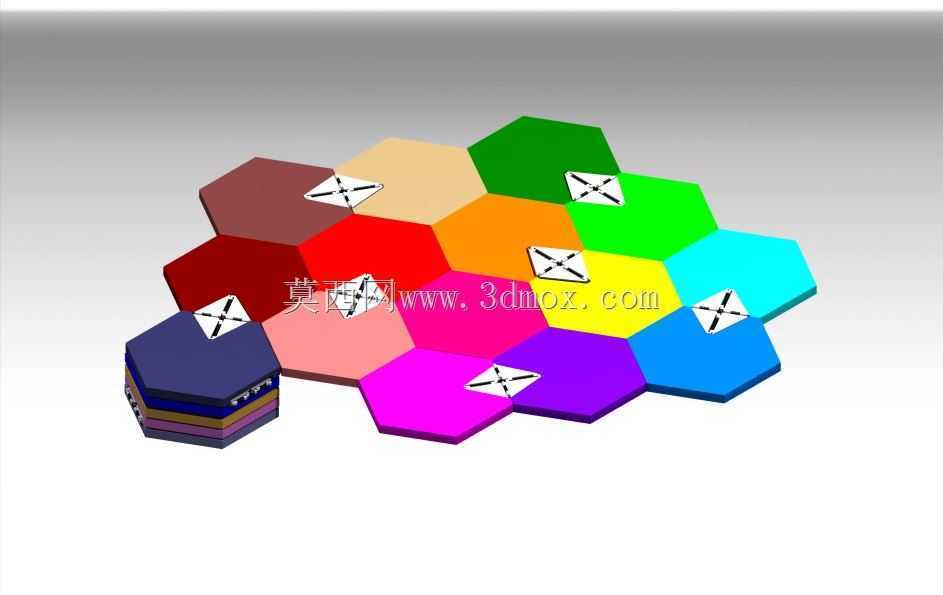

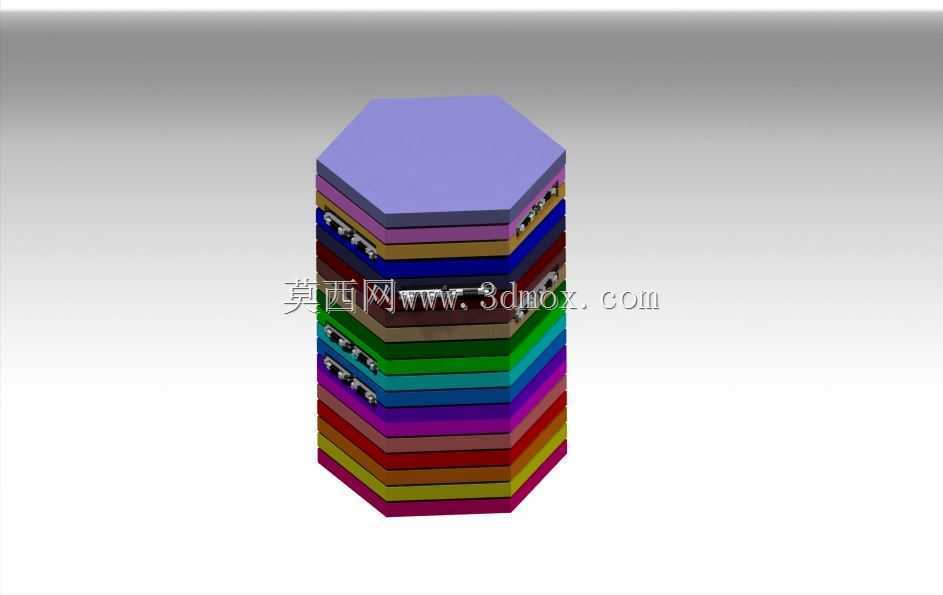

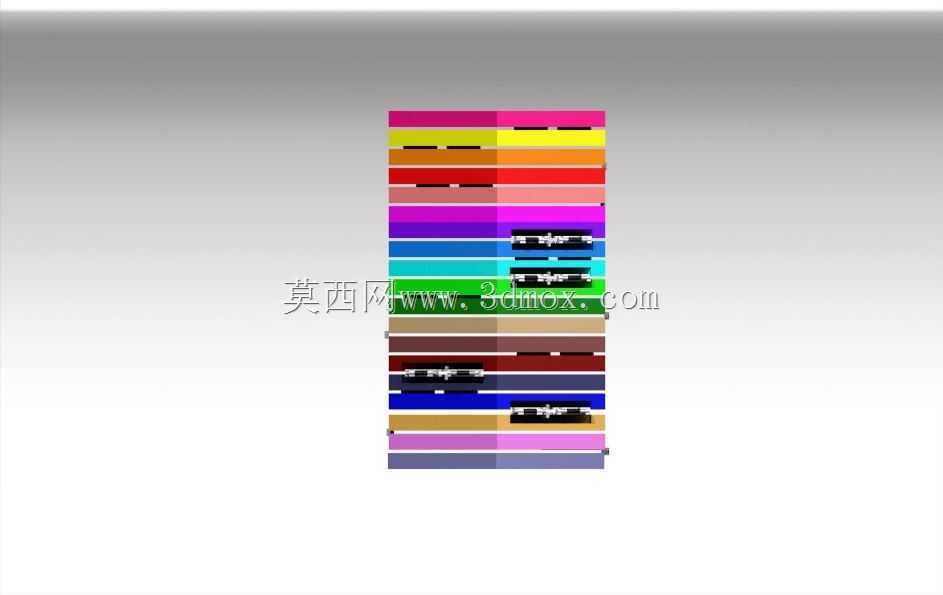

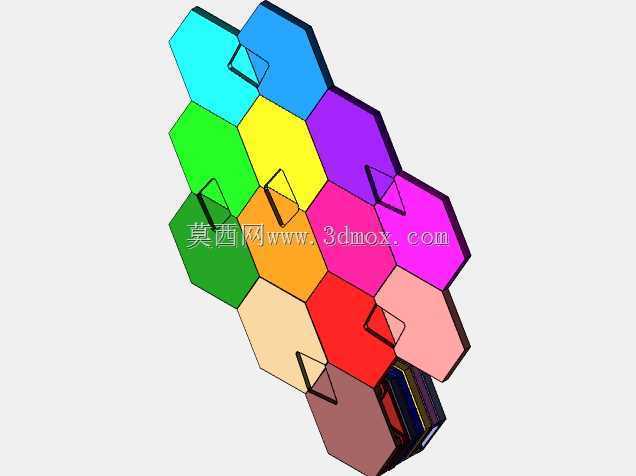

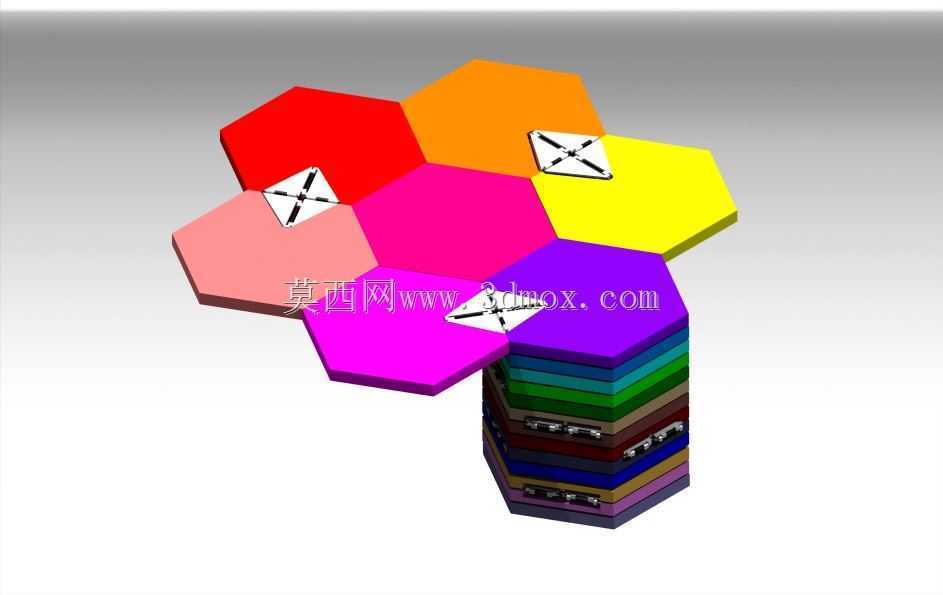

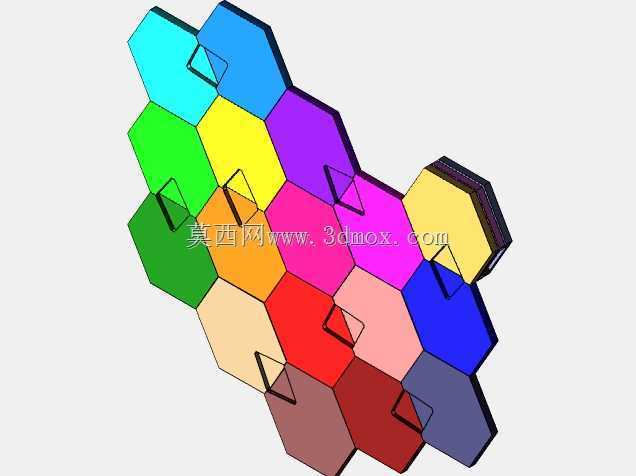

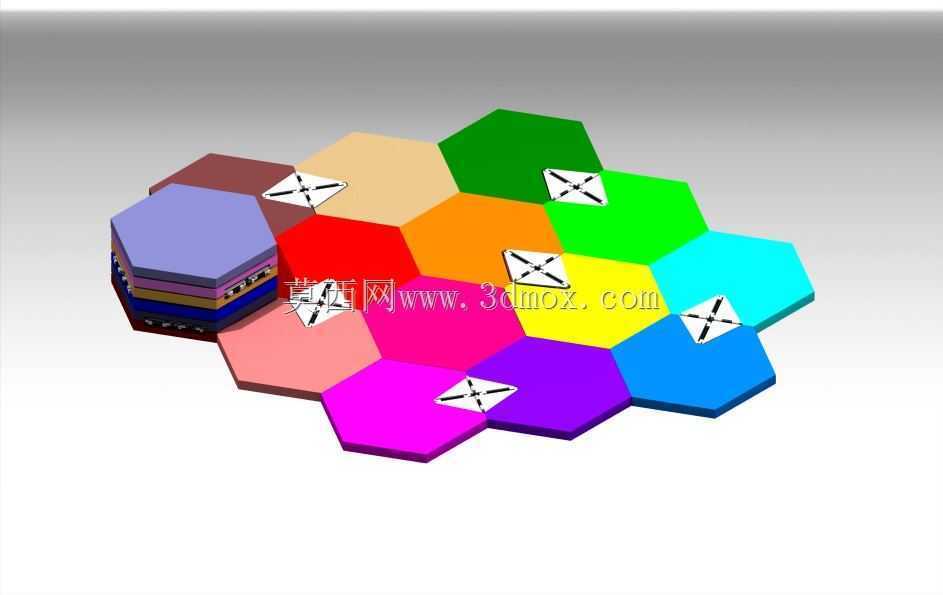

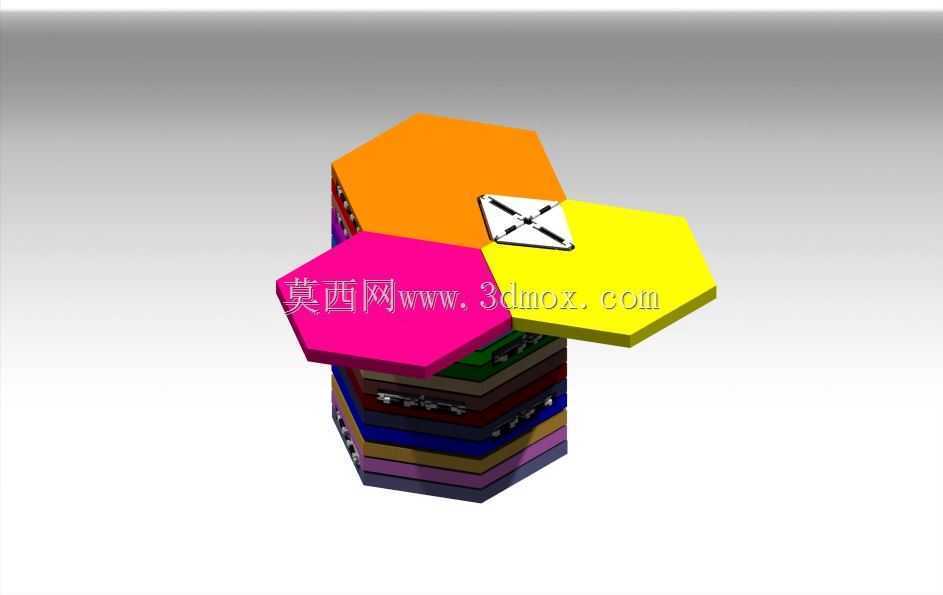

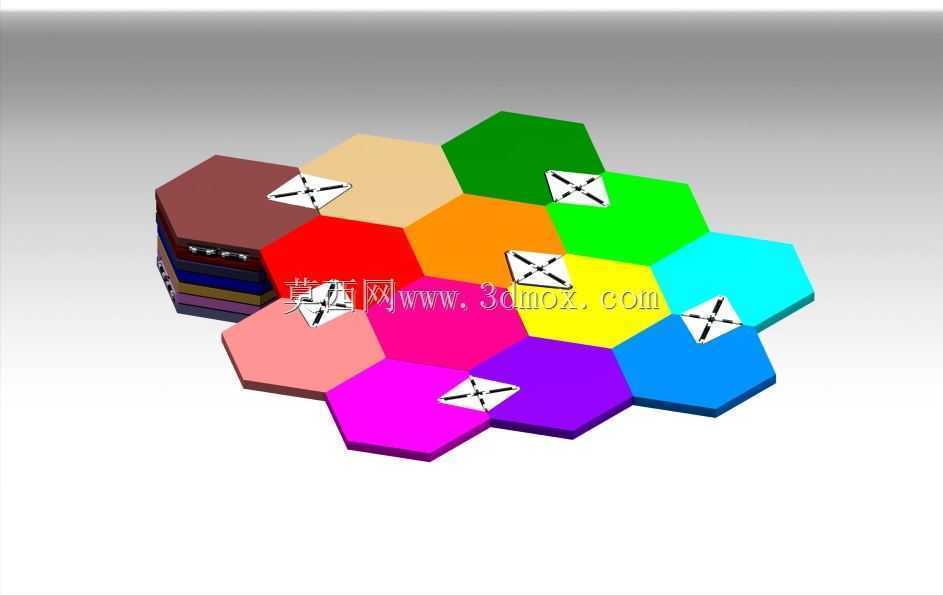

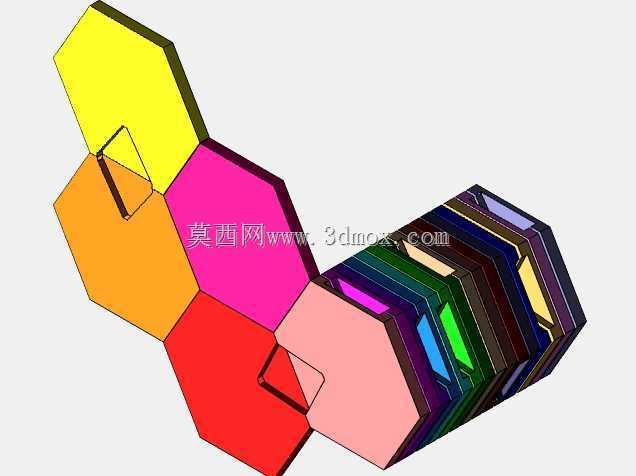

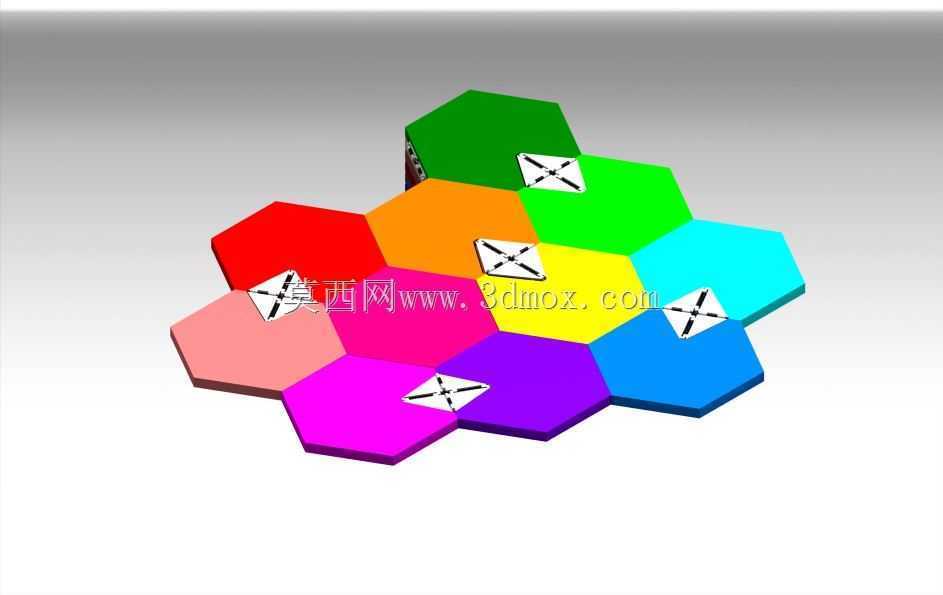

　　该结构针对需要紧凑收纳、快速展开的阵列式承载场景设计，常见于应急通讯天线阵面、临时模块化承载平台、可展开光伏支架等户外作业设备领域，解决了传统分拆式部件收纳零散、组装耗时的痛点，所有单元在收纳状态下无需拆卸，可整齐层叠放置，大幅缩减储运空间占用。结构核心采用双向折叠铰链作为单元间的连接载体，单组铰链可实现相邻单元的180度折叠转向，多单元组合后可完成整列结构的Z形堆叠，收纳后整体厚度仅为展开状态的单元层数乘以单块板件厚度，空间利用率较传统铰接结构提升40%以上。设计过程中优先做了重量管控，单节连接节点的重量控制在160克级，整段闭锁机构双侧总重量控制在1公斤以内，满足户外便携设备的负重要求，同时通过材料选型与结构拓扑优化，

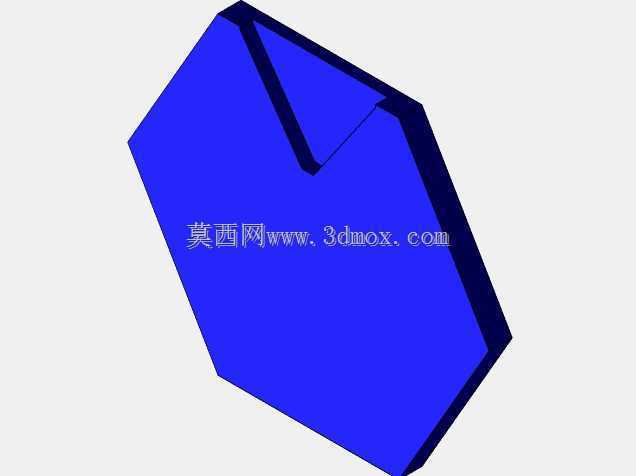

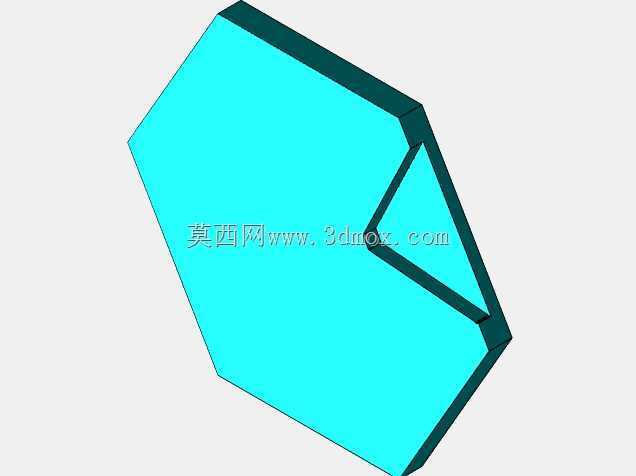

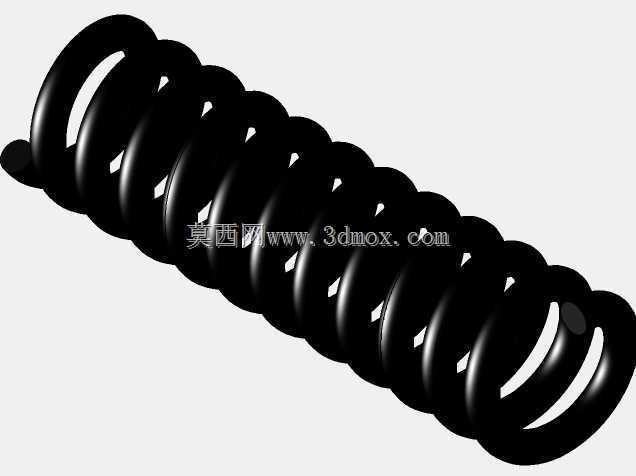

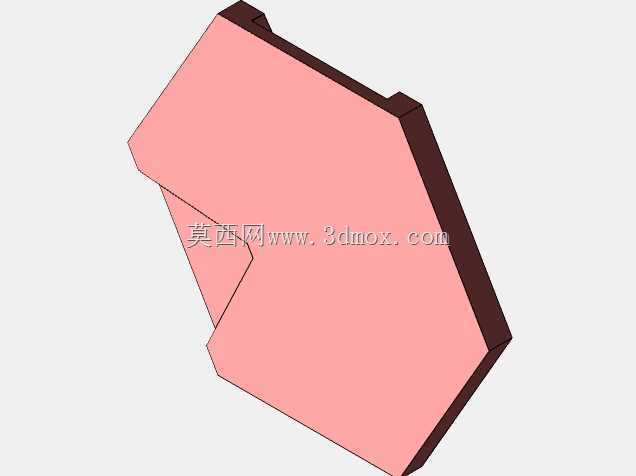

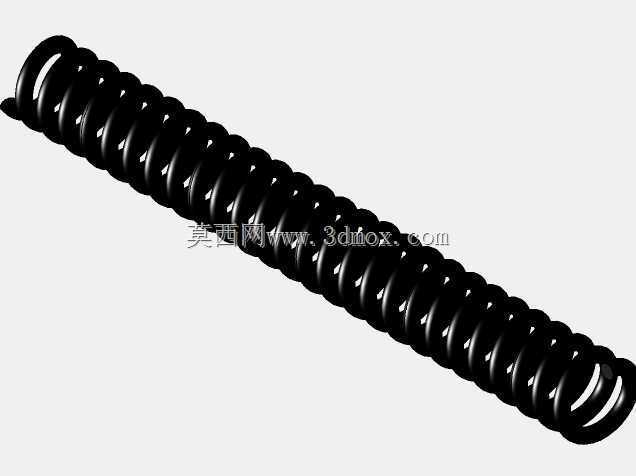

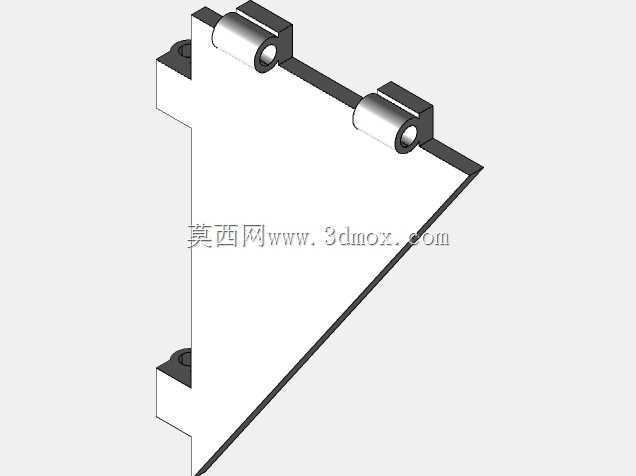

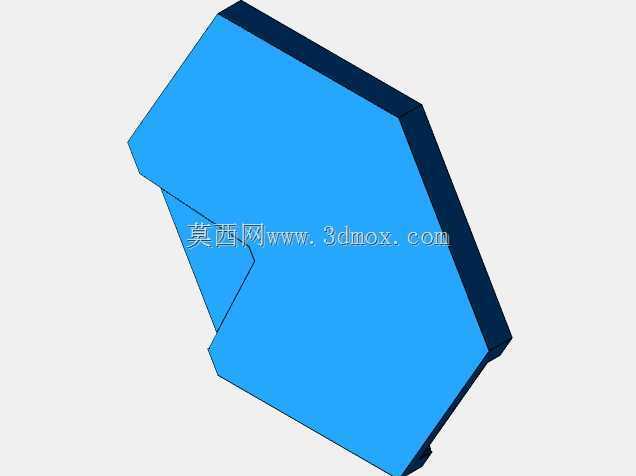

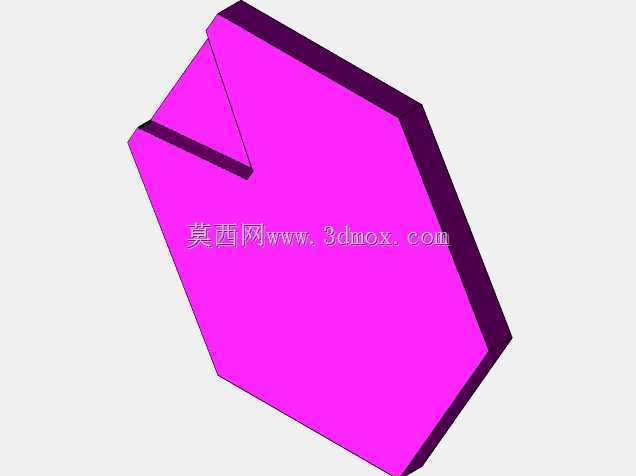

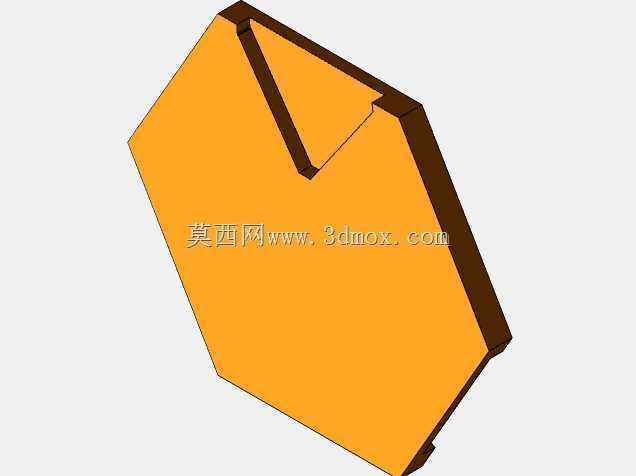

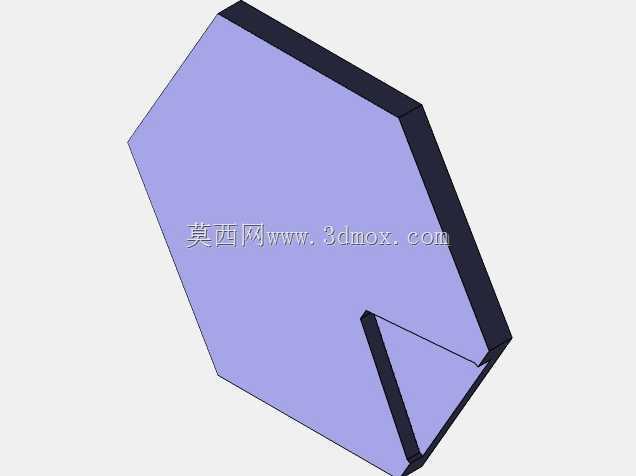

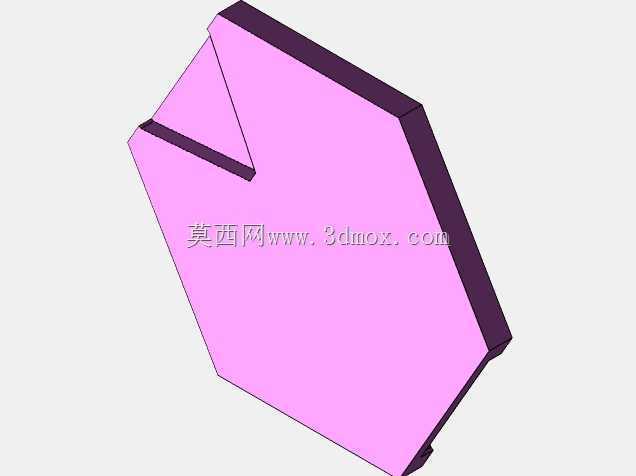

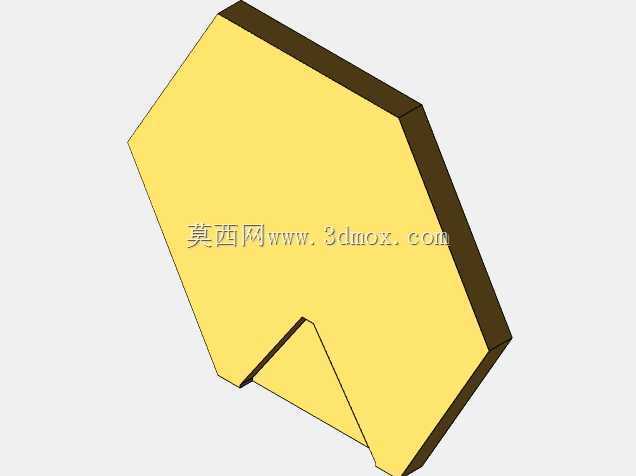

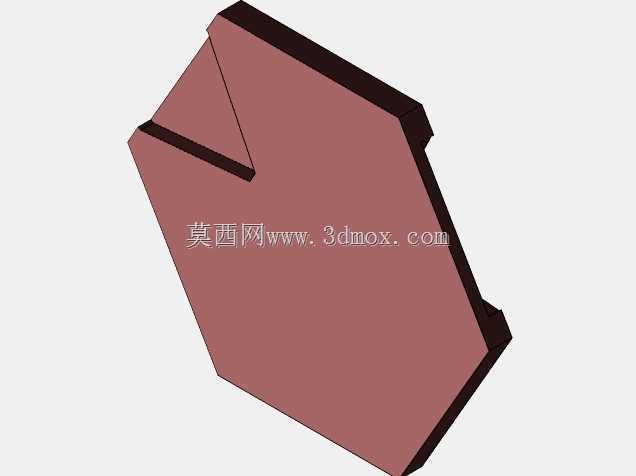

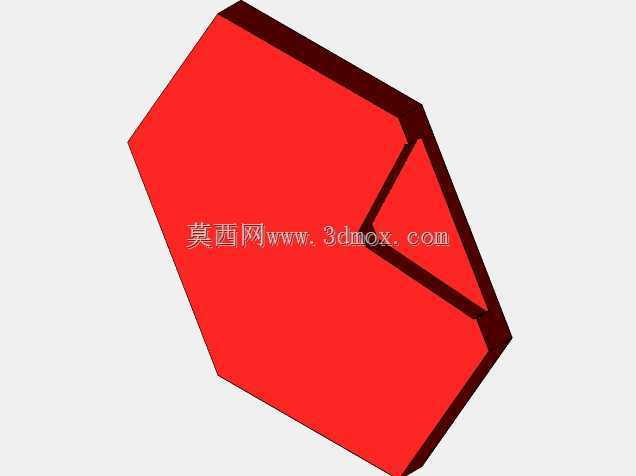

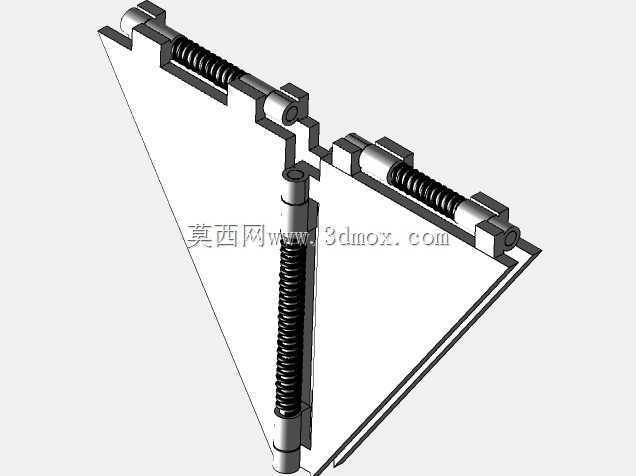

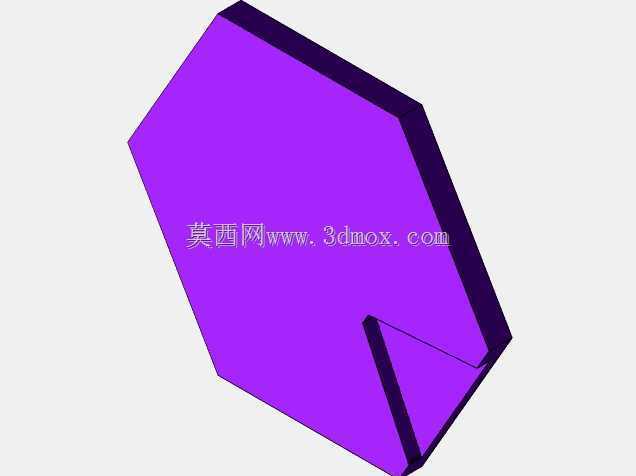

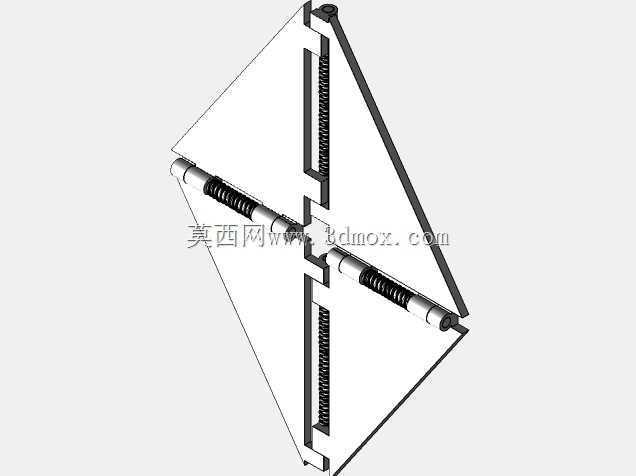

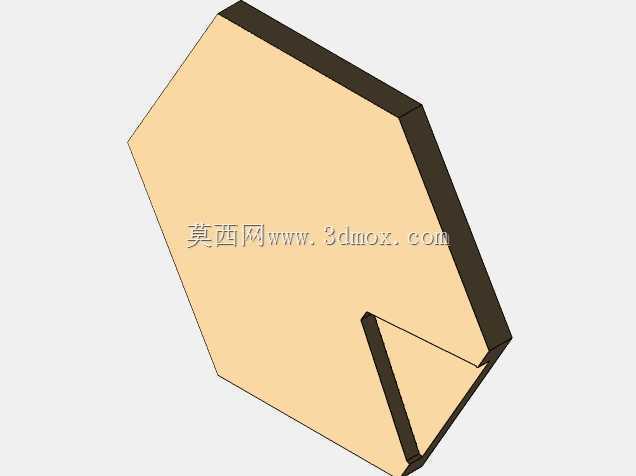

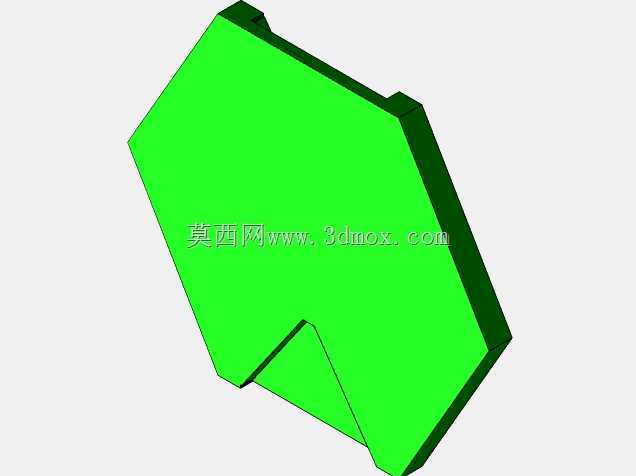

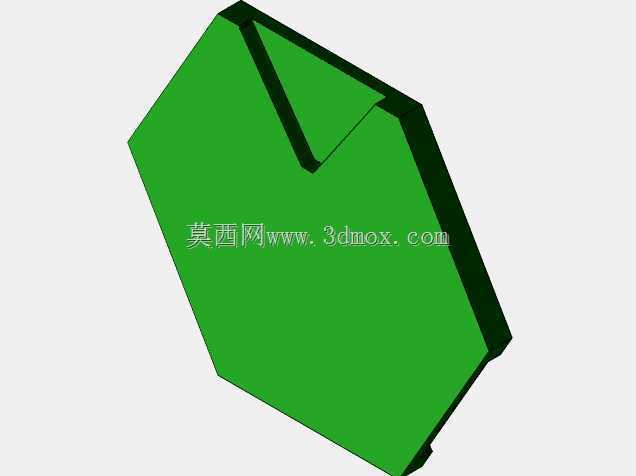

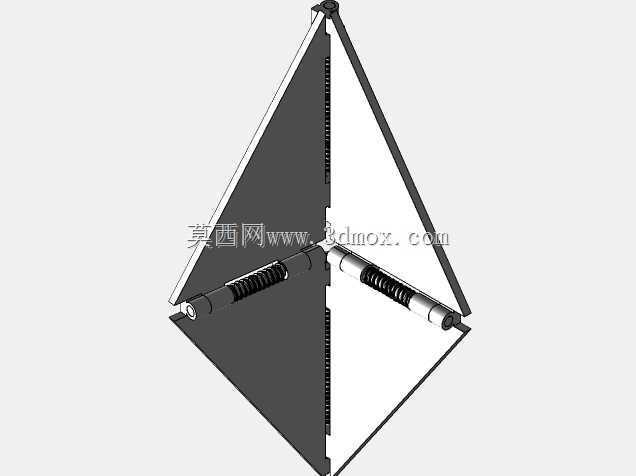

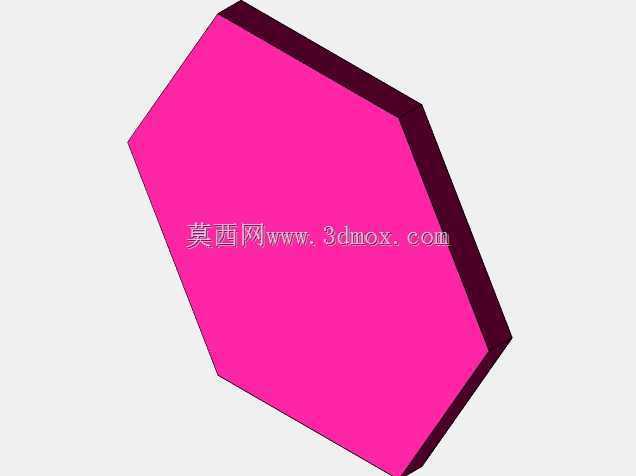

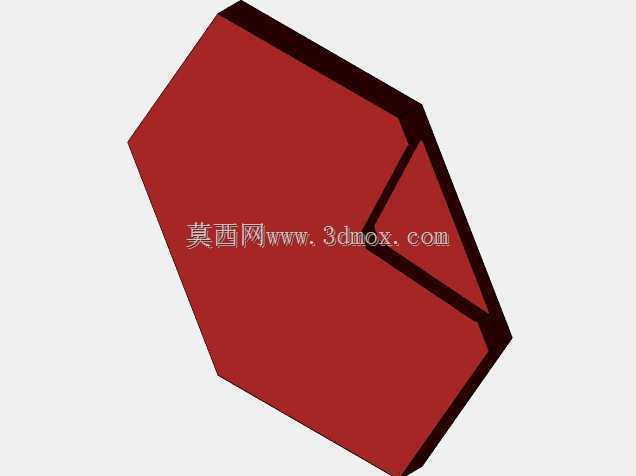

　　在控制重量的前提下保证节点处的载荷传递能力，可承受展开状态下的风载、自重载荷及外部冲击载荷，不会出现节点变形或连接失效问题。尺寸约束方面，初始设计匹配的板件单元宽度为20.6厘米、长度14.9厘米，单元延伸出的等腰三角形连接耳尺寸与铰链安装位完全适配，若有更严苛的空间限制，可通过调整板件宽度将整体收纳尺寸进一步压缩，最小可适配5厘米宽度的窄板单元，不会影响折叠动作的顺畅性。锁止机构采用内置弹簧触发结构，共设置四组关键弹簧作为锁止动力源，该结构具备防误触发特性，只有当接头受到特定方向与大小的拉力时才会解锁展开，日常储运过程中的颠簸、碰撞不会触发机构意外展开，可靠性远高于普通卡扣式锁止结构；同时该锁止结构的制造适配性较强，

　　无需定制特殊加工工艺，常规五金制造厂商即可通过调整弹簧规格、冲压件尺寸，生产出适配不同载荷等级的连接节点，无需额外开制复杂模具，量产成本可控。结构建模过程中同步完成了渲染与装配干涉校验，所有运动副的活动行程均做了限位模拟，不会出现折叠过程中相邻单元碰撞、铰链卡滞的问题；配套的结构分析文件中包含完整的载荷边界设置与应力云图，可验证结构在3次连续冲击载荷下的结构稳定性，闭锁后的机构可承受3倍额定稳定工作载荷的冲击，不会出现脱锁、结构断裂等失效问题。安装层面，该连接结构的安装边界与标准型材、通用板件的安装孔位完全兼容，可直接替换现有同类折叠结构，无需对原有设备的主体结构做大幅修改，适配性较强；单元间的接头可根据实际载荷需求选择单接头或双接头配置，双接头配置下节点承载能力提升一倍，同时整体展开尺寸可进一步缩小，满足狭小空间内的展开使用需求。
