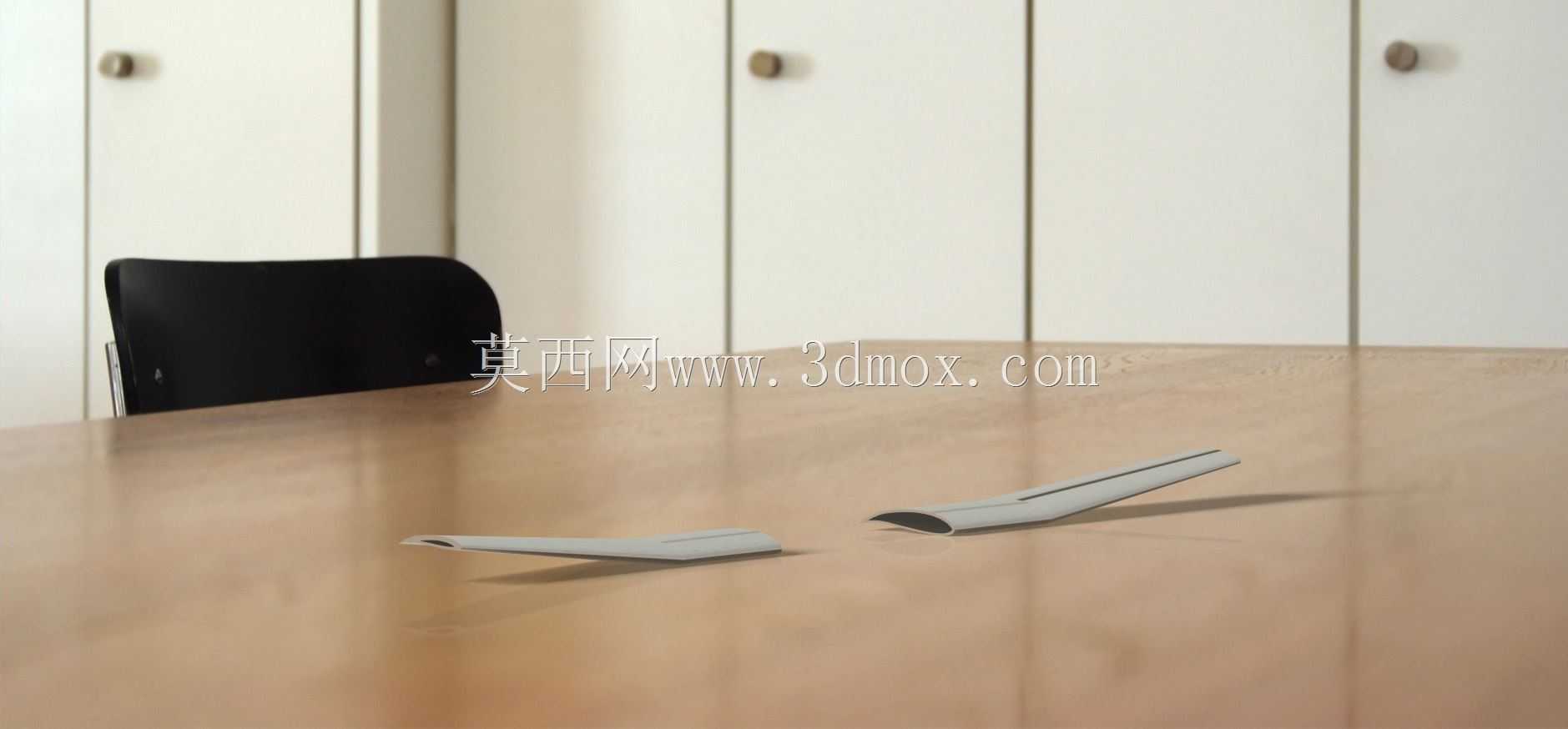

在小型固定翼飞行器、航模验证机以及低速风洞试验件的开发流程中,翼型构件的气动外形精度与结构轻量化水平,直接决定了整机的升阻比表现与有效载荷上限。这次完成的空心A10翼型结构件,没有沿用传统航模常用的实心泡沫切削或者薄壳蒙皮加筋的方案,而是从翼型点云坐标的重构入手,先梳理了原始翼型的上下翼面曲率变化规律,针对低速飞行状态下的气流附着特性,调整了翼型前缘的圆角半径与后缘的收敛角度,避免小迎角状态下出现过早的气流分离。
结构设计上采用了一体化空心成型的思路,内部没有设置额外的横向支撑筋,而是通过翼型自身的曲面曲率变化来承担飞行过程中的气动载荷,整个构件的壁厚沿着弦长方向做渐变处理:前缘位置因为容易受到起降过程中的异物撞击,壁厚做了局部加厚,能够承受一定程度的正面冲击而不出现形变;后缘位置为了保证气流的平顺导出,壁厚控制在较薄的区间,同时做了圆弧过渡处理,避免加工过程中出现锐边崩缺的问题。
从安装边界来看,整个翼型构件的根端预留了与机身连接的平直贴合面,贴合面上没有预设固定孔位,方便不同的装机用户根据自身的机身结构调整打孔位置,适配不同的安装间距;翼展方向的端面做了齐平处理,既可以单段直接使用在小型飞翼布局的验证机上,也可以多段拼接组成更长的机翼结构,拼接时只需要在对接端面涂覆结构胶即可保证连接强度,不需要额外的连接角码。
实际建模过程中,没有采用常规的Excel表格批量导入翼型坐标的方式,而是通过脚本直接读取翼型点数据,在三维建模环境中直接调整点位的坐标偏差,修正了原始翼型数据中因为采样精度问题导致的局部曲面不光顺问题,整个翼面的曲率连续度达到G2级别,在做CFD气动仿真的时候,不会因为曲面的局部折角导致仿真结果出现异常的气流涡旋。
这类空心翼型构件的应用场景并不局限于航模制作,在小型工业无人机的机翼开发、高校航空航天专业的教学试验件制作、低速风洞的标模试验中都能用到,相比传统的轻木蒙皮结构,这种一体化空心结构的翼型件尺寸一致性更好,批量制作的时候不会出现因为手工制作导致的翼型偏差,能够保证同一批次的构件气动特性保持一致;相比实心打印的翼型件,空心结构的重量降低了六成以上,能够有效降低整机的结构重量占比,提升飞行器的续航时间。
在结构强度验证环节,针对翼展方向的弯曲载荷做了仿真校核,在1.5倍最大过载的工况下,翼尖的最大形变量控制在翼展长度的千分之五以内,不会因为飞行中的气动载荷导致翼型出现明显形变,进而影响气动效率;翼面的抗扭刚度也做了针对性优化,在副翼偏转带来的扭转载荷作用下,翼型的扭转角控制在允许范围内,避免出现副翼反效的问题。
细节处理上,翼型的上下表面没有做额外的减重开孔,保证了翼面的完整性,能够减少飞行过程中的摩擦阻力;构件的内表面做了光滑处理,没有残留的支撑结构或者打印纹路,避免空心结构内部在高速飞行时出现气流共振的问题;前缘的驻点位置做了曲率的连续过渡,不会出现局部的曲率突变,保证气流在整个迎角变化范围内都能平顺地流过翼面,提升失速迎角的阈值。
从加工适配性来看,这个结构既可以采用光固化3D打印直接制作小批量的试验件,也可以通过拆分模具的方式采用注塑工艺批量生产,空心结构的脱模斜度已经在建模阶段做了预留,不需要后续再做结构调整就能直接开模;对于需要做碳纤维包覆的用户,这个翼型的外形也可以直接作为阳模使用,表面打磨之后就可以直接铺层制作碳纤维机翼,不需要再额外做外形的修整工作。
