十毫米喉道小型火箭喷管结构设计

　　这款喷管的核心流道喉道尺寸为10毫米，属于小尺度推力装置的核心能量转换部件，主要适配小型实验型火箭动力单元、微小型脉冲推力器、教学演示用气动推力装置，也可作为小型航模动力系统的喷流结构使用，在高校航空航天专业的流体实验、业余航天爱好者的自制动力装置验证场景中，能够满足小推力工况下的燃气膨胀加速需求，将燃烧室内的高温高压燃气通过收敛-扩张流道完成热能到动能的转换，最终以高速喷流的形式输出反作用推力。

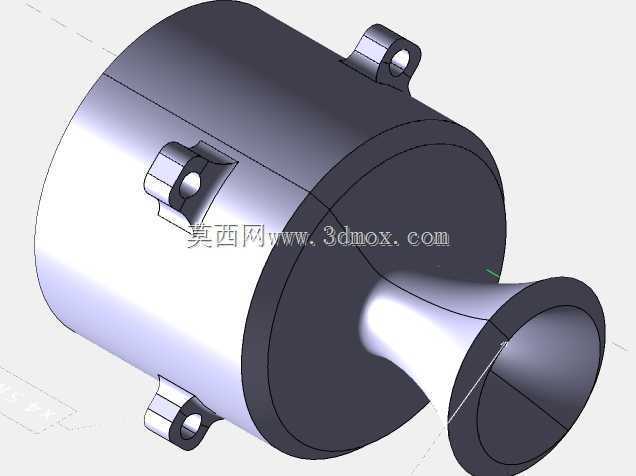

　　从结构设计逻辑来看，整个喷管采用收敛-扩张型拉瓦尔流道构型，流道型线完全基于等熵流动理论推导，沿气流方向依次设置收敛段、喉道段、扩张段，各段的截面变化率严格匹配马赫数渐变规律，避免流道内出现激波、气流分离等损失问题，保证气流在出口截面能够达到设计马赫数，减少推力损失。喷管主体采用圆柱段作为外部承载基体，圆柱外壁均匀布置三个带通孔的安装耳座，耳座的孔位中心与喷管轴线的垂直距离经过适配，可通过标准紧固件与燃烧室壳体端面完成同轴定位安装，安装耳的厚度与通孔直径匹配小推力工况下的连接强度需求，能够承受工作过程中的振动冲击与轴向推力载荷，不会出现连接松动或结构断裂问题。

　　考虑到小尺度部件的加工可行性，整个结构的壁厚设计均匀，无极端薄壁或锐角结构，既可以采用光敏树脂、高温尼龙等材料通过熔融沉积、光固化等3D打印工艺完成快速原型制作，用于冷流实验、推力验证等非高温工况测试，也可以采用铝合金、高温合金等金属材料通过CNC数控铣削加工完成金属件制作，适配实际点火工况的使用需求。流道表面的过渡圆角经过优化，打印或加工过程中无需额外支撑即可完成成型，减少后期表面处理的工作量，同时避免流道表面的凸起、台阶对气流流动造成干扰。

　　在安装边界方面，喷管入口端的圆柱直径与常规小型实验火箭的燃烧室壳体内径适配，安装时可在端面加装密封垫片，通过三个耳座的紧固件压紧实现端面密封，防止高温燃气从连接面泄漏。整个喷管的轴向长度经过控制，不会过度占用动力段的整体长度空间，在有限的尺寸范围内完成流道的收敛扩张过渡，保证整体动力单元的结构紧凑性。扩张段的出口扩张角经过合理选取，既保证气流能够充分膨胀加速，又避免扩张角过大导致的气流贴壁性下降，减少出口截面的气流不均匀度，提升推力输出的稳定性。

　　在实际使用场景中，这类小喉道喷管的推力等级通常在百牛级以内，适配总冲较小的动力系统，可用于微小型火箭的垂直起降验证、航模的喷气动力改装、流体力学教学中的喷流现象演示等场景。设计过程中已经规避了常规小喷管容易出现的流道突变、安装定位偏差、加工难度大等问题，三个耳座的均布设计能够保证安装时的同轴度，减少喷流偏斜带来的推力偏心问题，避免飞行器飞行过程中出现姿态干扰。流道的型线坐标经过逐点核算，每个截面的面积比与对应位置的马赫数精准匹配，在设计工况下能够保证气流在喉道处达到音速，在扩张段内逐步加速到超音速，出口截面的气流方向与喷管轴线平行，最大程度将燃气的压力能转化为轴向动能，提升喷管的推力效率。

　　从结构强度角度来看，圆柱主体的壁厚能够承受燃烧室内的工作压力，安装耳与主体的连接位置采用圆角过渡，减少应力集中，在承受轴向推力与振动载荷时不会出现应力断裂问题。整个结构无复杂内腔或倒扣特征，无论是增材制造还是切削加工都能够顺利成型，加工完成后仅需对流道表面进行简单抛光即可满足使用要求，无需特殊的后处理工艺，降低了小批量制作的成本与周期。对于需要开展小推力火箭实验、微小型喷流装置研发的从业者来说，该结构可以直接作为基础构型，根据实际使用的燃料类型、燃烧室压力参数调整流道的面积比与外部安装尺寸，快速适配不同的动力系统需求，无需从零开始开展流道型线的推导与结构布局设计，能够大幅缩短研发验证的周期。
