操纵杆控制基座结构设计

　　在民用及军用航空器的驾驶舱操控系统布局中，这类带安装基座的操纵杆组件是核心人机交互输入部件，区别于传统侧杆与中心杆的分体式设计，该结构将杆体枢转支撑结构与安装底座做了一体化集成设计，能在紧凑的驾驶舱台架空间内完成固定安装，同时为杆体的多角度枢转提供稳定的结构支撑。从实际使用场景来看，该部件需要承接飞行员施加的纵向、横向操纵力，将杆体的偏转角度、偏转方向通过内置的传感组件转化为电信号传递给飞控系统，部分同类型结构还会在基座周边集成辅助开关的安装位，用于直接控制飞行姿态调整、通讯触发、配平调节等高频操作，减少飞行员手部脱离操纵杆的操作频次，提升飞行操控的连贯性与安全性。

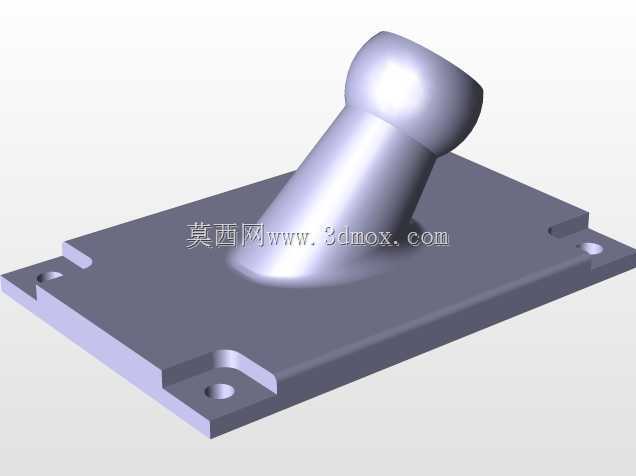

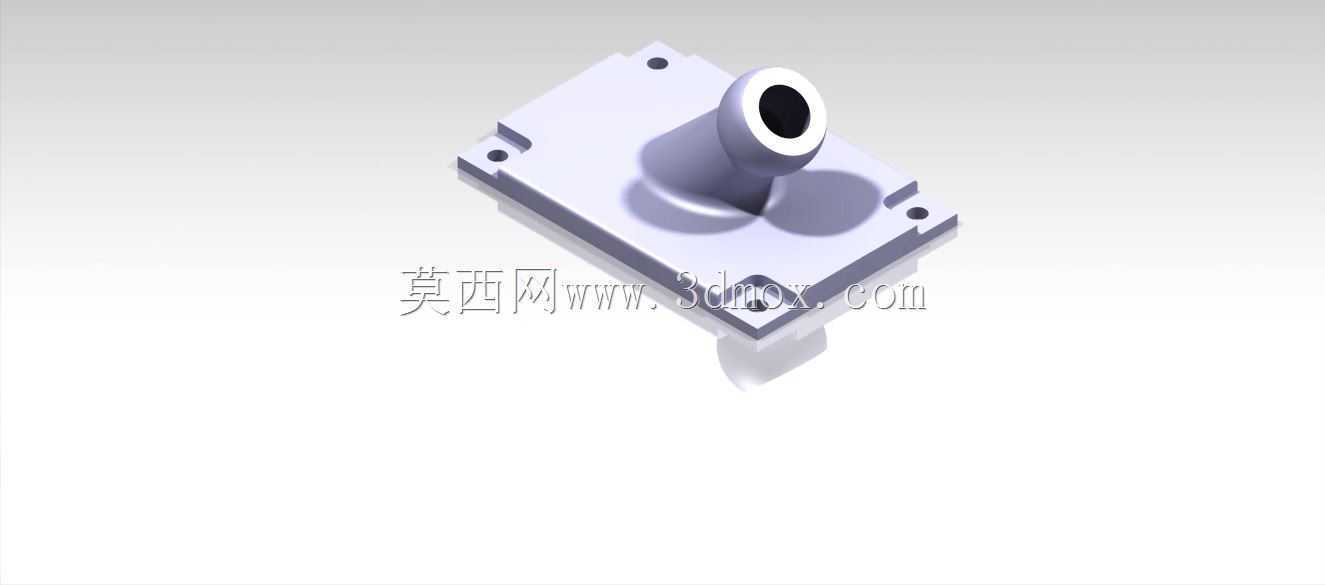

　　从结构设计思路来看，底座采用带四个安装耳的方形板式结构，安装耳上预留的通孔位置经过受力校核，能匹配驾驶舱台架上的预设安装螺孔，安装时不需要额外做转接支架，直接通过螺栓紧固即可完成固定，底座的整体厚度根据杆体枢转时的倾覆力矩做了对应强化，避免在大操纵力输入下出现底座形变，影响操纵精度。杆体与底座的连接位置采用枢转轴座结构，预留的转动间隙经过公差匹配，既保证杆体能在设计角度范围内顺畅偏转，不会出现卡滞问题，又能避免间隙过大导致的操纵虚位，杆体顶端的中空结构是用于安装操纵手柄的配合位，内孔的尺寸公差按照H7级精度设计，能匹配标准规格的手柄组件压装或者螺纹连接，不需要二次加工即可完成装配。

　　从安装边界尺寸来看，方形底座的长宽尺寸控制在常规台架安装位的通用尺寸范围内，四个安装耳的外伸长度刚好避开台架内部的走线槽与其他机载设备的安装空间，安装完成后底座下表面与台架面板完全贴合，不会出现悬空导致的受力不均问题；杆体直立状态下的总高度符合人体工程学设计要求，飞行员以标准坐姿乘坐时，手部自然放置即可握住杆体顶端的手柄，长时间操纵不会出现手臂疲劳的问题。杆体的偏转角度范围覆盖常规飞行操控所需的俯仰、滚转操纵行程，在极限偏转位置不会与底座边缘、周边的仪表板或者其他操控部件产生干涉，设计阶段已经通过运动仿真做了全行程干涉检查，能适配多数固定翼飞机、旋翼机的驾驶舱操控台布局。

　　在功能特性层面，该结构的底座上预留的多个安装平面可以用于固定角度传感器、回中机构、阻尼调节组件，不同机型可以根据自身的飞控参数需求，选配不同阻尼系数的回中结构，适配不同的操纵手感要求，部分用于训练模拟器的同类型结构，还可以在底座内部加装力反馈组件，模拟真实飞行过程中的杆力变化，提升模拟训练的真实度。相较于分体式的操纵杆安装结构，这种一体化基座的设计减少了装配环节的零件数量，降低了装配复杂度，同时整体结构的刚性更好，在长期反复操纵的工况下，结构连接位置的磨损量更小，能满足机载设备长寿命、高可靠性的使用要求，日常维护时只需要定期检查枢转位置的润滑情况与安装螺栓的紧固力矩即可，不需要复杂的拆解维护。

　　从结构建模的细节来看，底座上的安装孔位置、杆体的枢转中心高度、各部分的壁厚都按照实际加工工艺要求做了对应处理，所有棱边都做了工艺倒角，避免加工与装配过程中出现锐边划伤的问题，底座的下表面设计为完整平面，能保证安装时的贴合度，不需要额外做铣平加工，杆体的外形采用流线型过渡设计，既减少了应力集中的问题，也能避免操纵过程中衣物、管线被结构棱角勾挂的风险。
