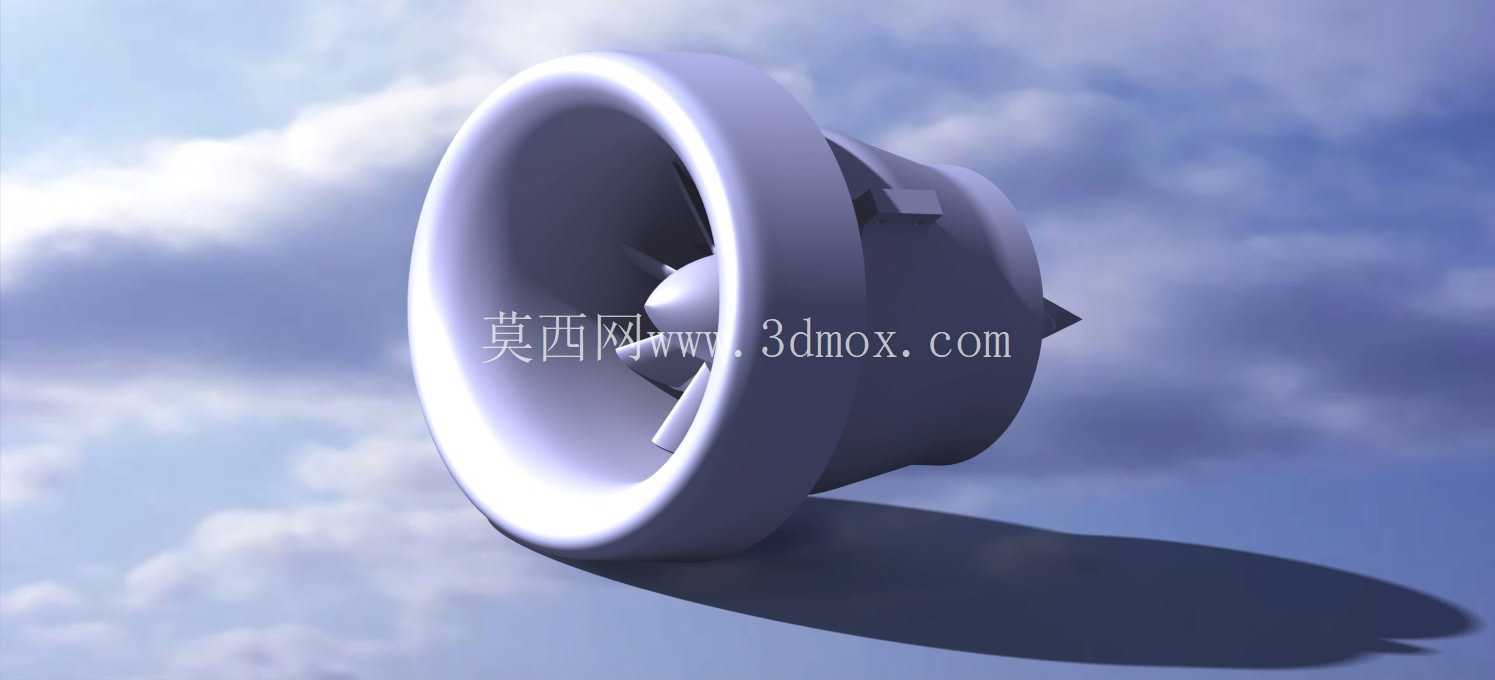

百毫米入口径RC涵道风机结构设计

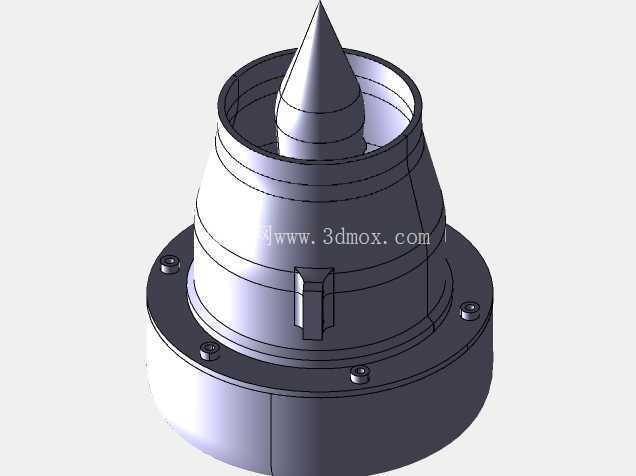

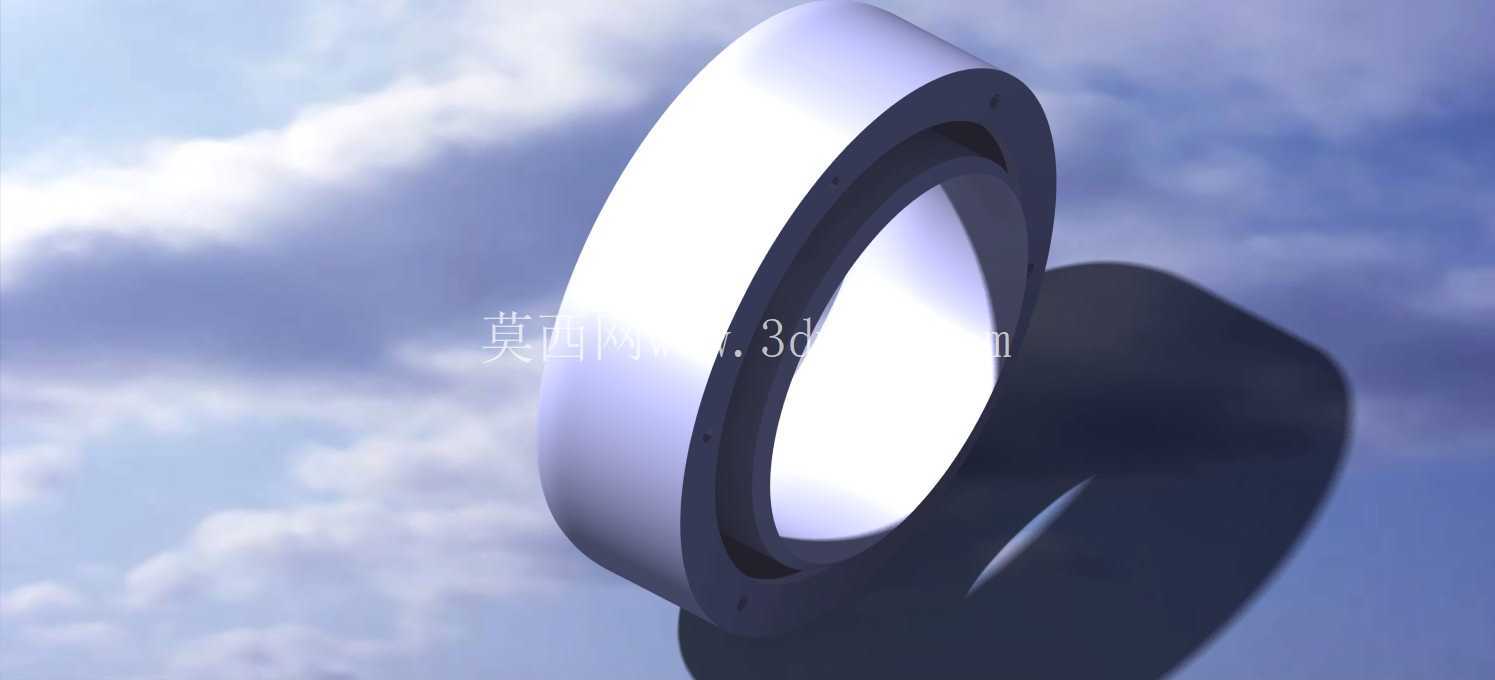

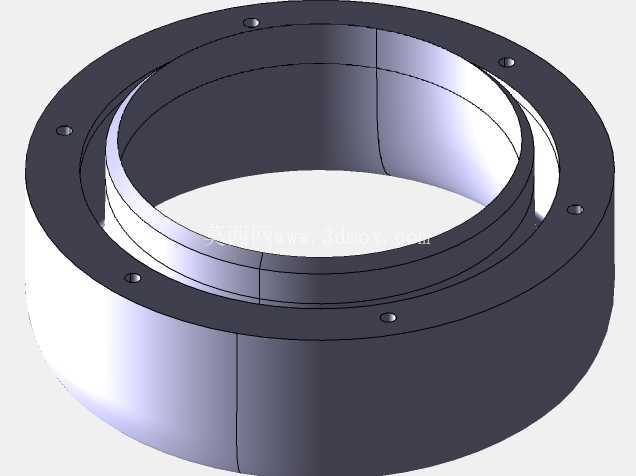

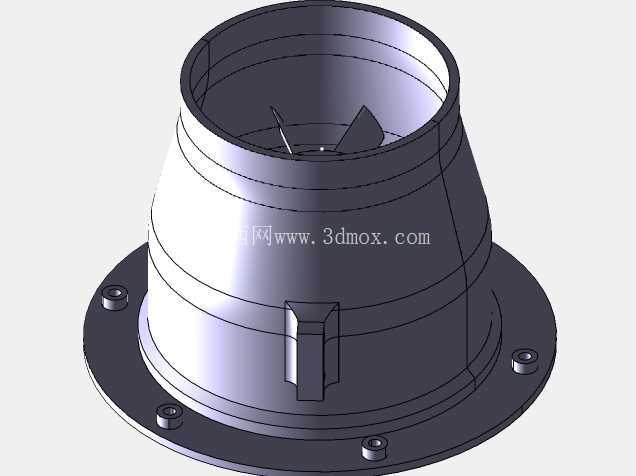

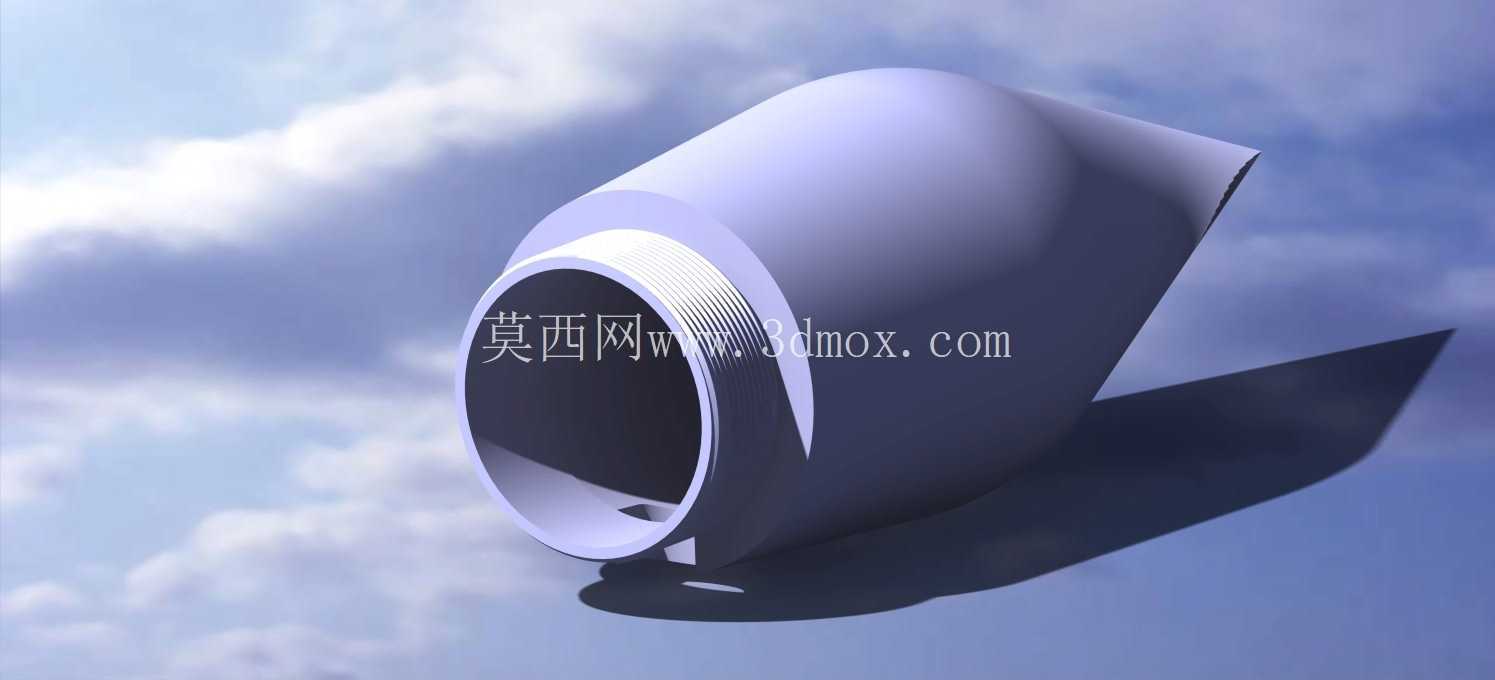

　　这款涵道式风机的入口直径设定为100mm，整体结构适配A2212/13T 1000kv规格无刷电机的安装定位，设计阶段充分考虑了桌面级FDM3D打印的工艺特性，未设置严苛的公差配合要求，以此抵消打印过程中材料热膨胀、设备分辨率不足带来的尺寸偏差，降低打印成型后的装配修整工作量。从实际应用场景来看，这类小口径涵道风机既可以作为RC航模的动力推进单元，为固定翼航模、小型涵道飞行器提供稳定的推力输出，也可作为小型管道通风系统的送风部件，适配狭小空间内的定向通风、散热需求，部分DIY场景下还可将其改造为桌面小型吸尘装置的动力源，覆盖航模制作、小型设备散热、DIY通风改造等多个实用场景。结构设计上采用了一体化的涵道外壳与内置静子支撑结构，

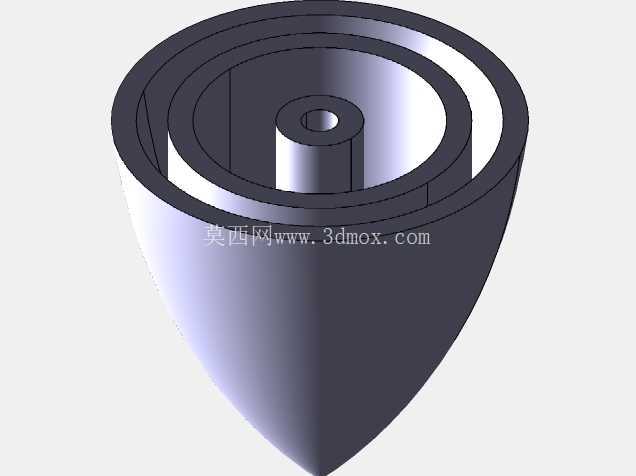

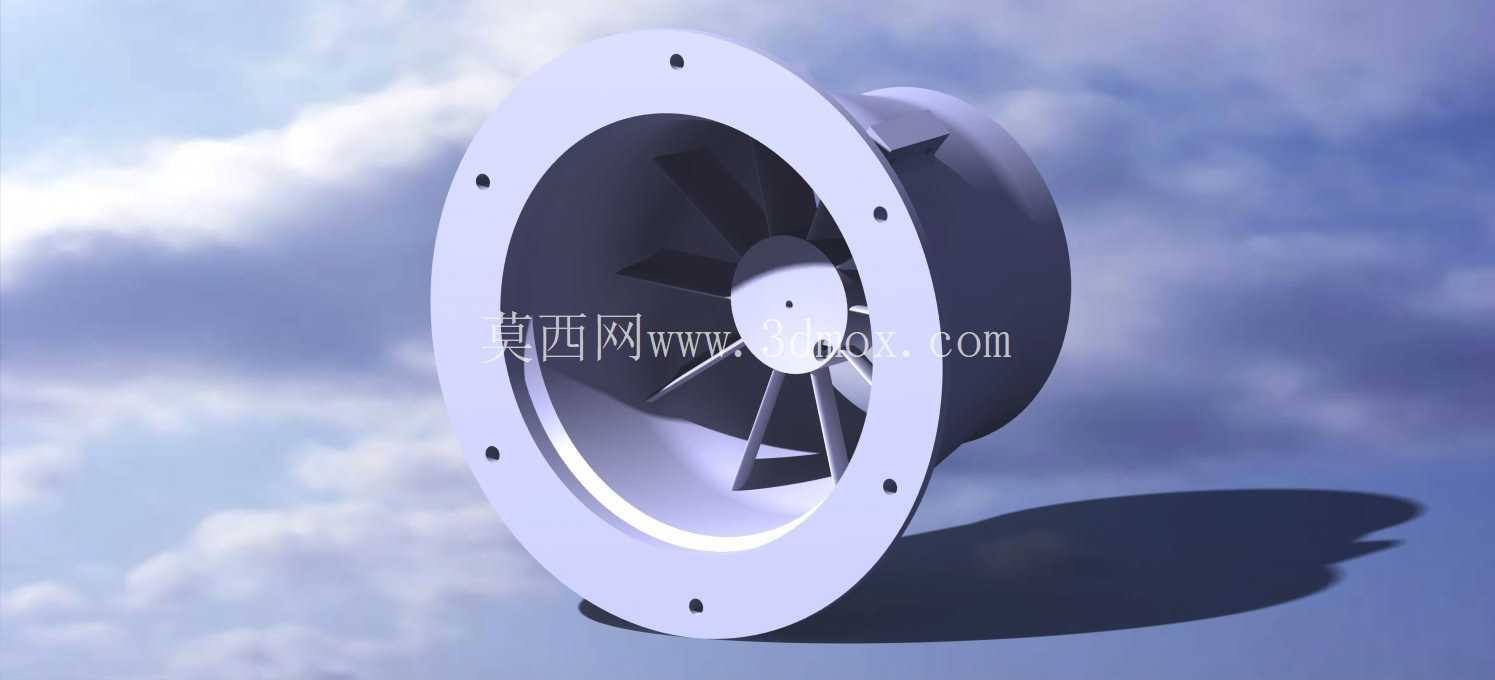

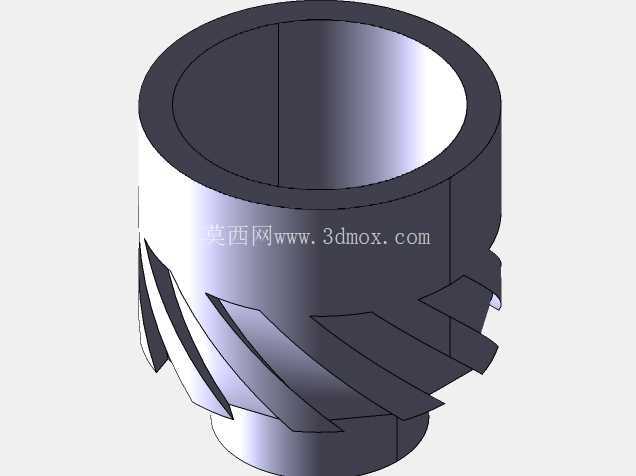

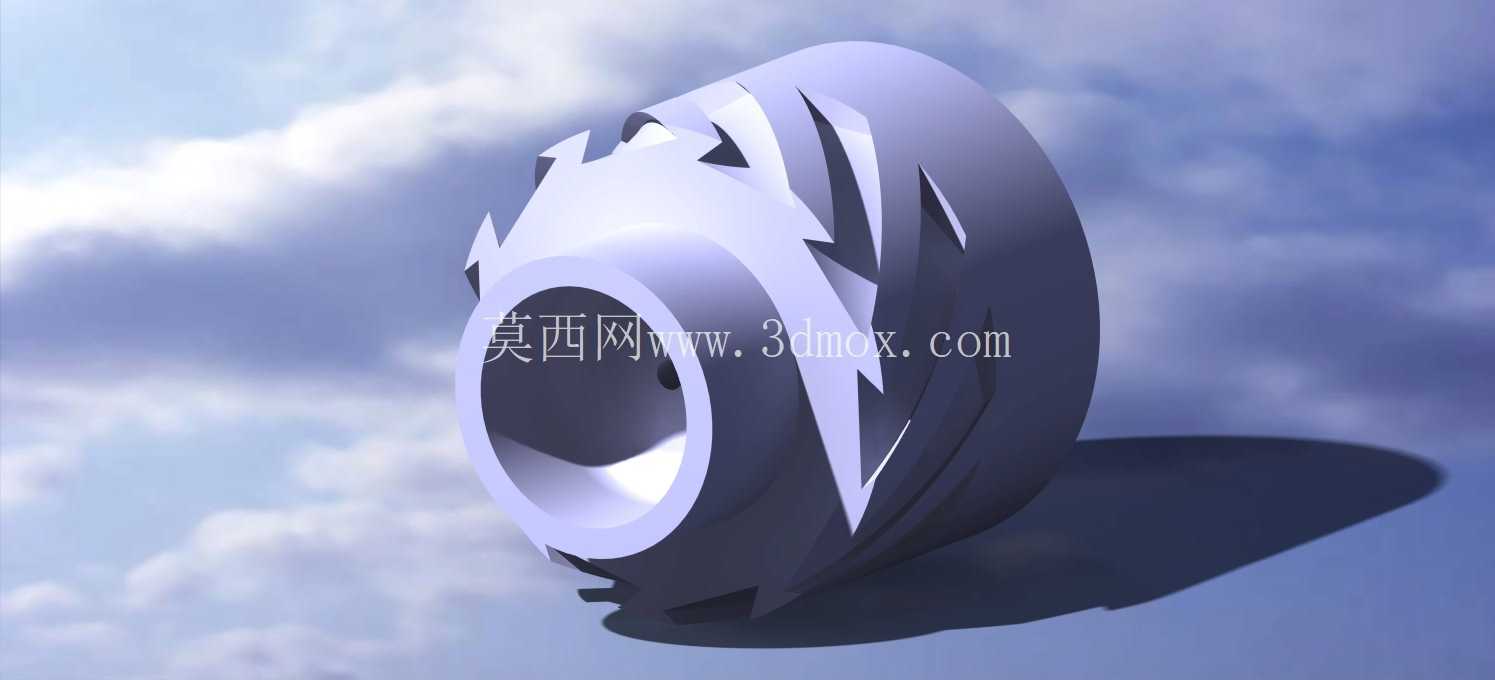

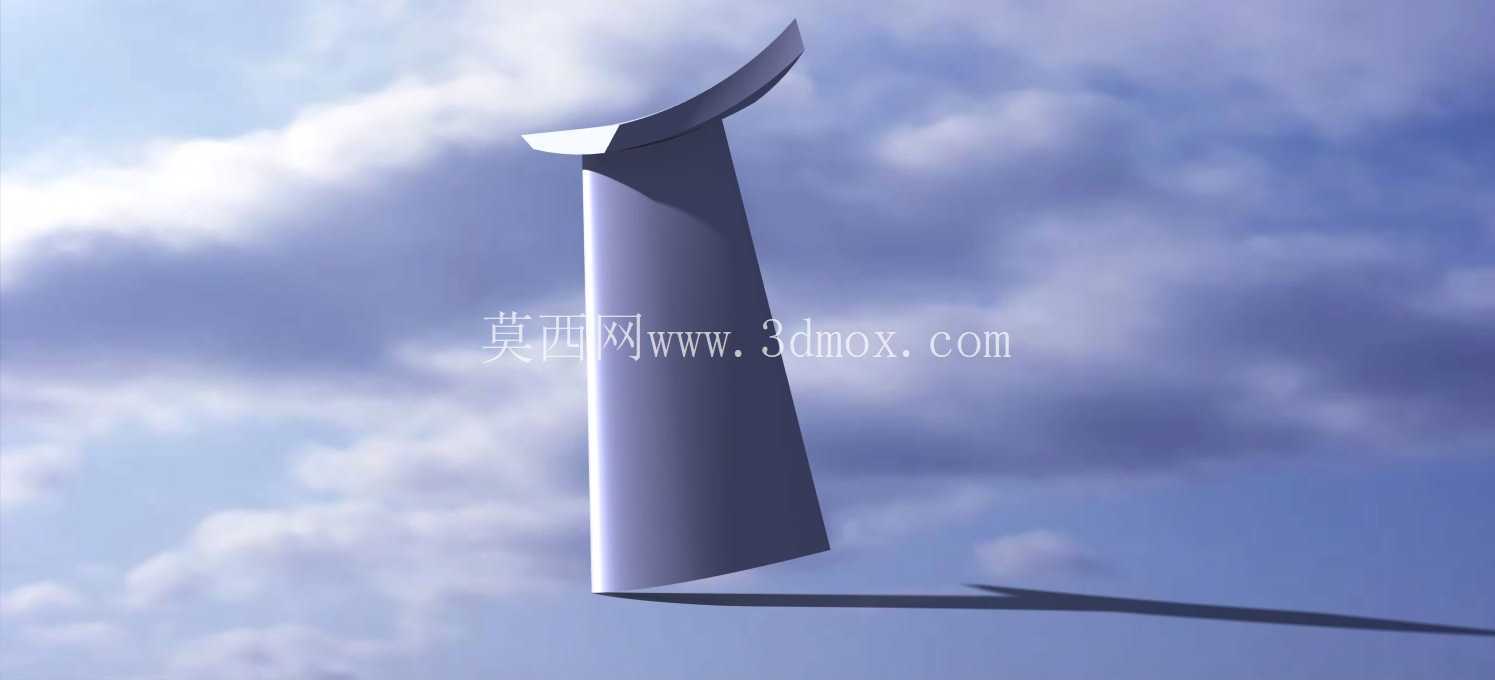

　　外壳的喇叭形入口做了顺滑的曲面过渡，能够有效降低进气端的气流紊流损失，提升进气效率；内置的电机安装座通过多根径向支撑筋与涵道内壁连接，支撑筋的角度经过气流导向优化，可对叶轮甩出的旋转气流进行整流，减少气流的径向能量损耗，提升出口端的动压转化效率。叶轮采用多叶片前倾式设计，叶片曲面与1000kv无刷电机的高转速特性匹配，在电机额定转速区间内能够保持稳定的气流输出，避免出现喘振、气流异音等问题。安装边界方面，涵道外壳的外壁设置有均匀分布的定位凸台，可直接通过卡接或者螺丝固定的方式安装在航模机身、通风管道的对应安装位上，不需要额外设计复杂的转接结构；电机安装座的定位尺寸完全匹配A2212系列电机的安装孔距，

　　电机装入后可通过快拆卡扣或者侧面顶丝固定，拆装维护十分便捷。设计过程中对所有外露的棱边都做了圆角过渡处理，既能够避免3D打印过程中出现翘边、层间开裂的问题，也能减少气流经过棱边时产生的风阻与噪音，同时避免安装使用过程中尖锐棱边划伤操作人员。整个结构没有设置复杂的异形曲面或者悬空角度过大的结构，打印时不需要添加大量支撑材料，打印完成后去除支撑的工作量极小，普通的桌面级3D打印机即可完成整个部件的成型制作，成型后的部件经过简单的表面打磨即可直接装配使用，不需要额外的后处理工序。
