带花键轴段螺旋锥齿斜齿轮结构设计

　　在重载传动系统的布局里，这类集成花键轴段的斜齿锥齿轮往往承担着交错轴动力换向传输的核心作用，常见于工程机械行走驱动、机床主轴进给箱、农业机械动力分配单元这类需要同时完成扭矩传递与转向切换的工位。不同于常规直齿锥齿轮仅能在低速工况下使用的局限，斜齿结构的齿向呈螺旋状排布，啮合过程中轮齿是逐步进入接触再逐步脱离，不会出现直齿啮合瞬间的整齿冲击，这就使得整套传动副在高速运转时的振动幅值能控制在更低区间，同时因为重合度更大，单齿承受的瞬时载荷被分散到多组同时啮合的轮齿上，额定承载能力比同模数直齿锥齿轮高出30%以上，适配需要传递大扭矩的重载场景。

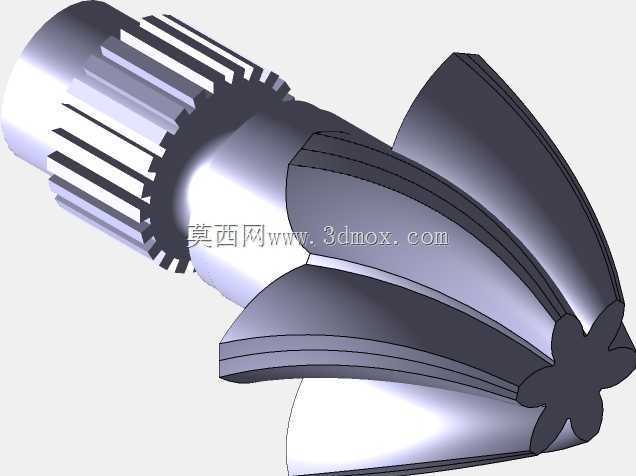

　　从结构设计逻辑来看，该零件将传动齿段与安装轴段做了一体化集成，一端采用渐开线花键结构作为动力输入接口，渐开线花键的齿侧定心特性可以保证轴与配合轮毂的同轴度误差控制在极小范围内，避免高速运转时因偏心产生的附加动载荷，花键的齿根圆角做了平滑过渡处理，能有效降低应力集中系数，应对频繁正反转带来的交变载荷冲击。另一端的斜齿锥齿段采用等顶隙收缩齿设计，齿顶间隙沿齿长方向保持恒定，不仅能避免轮齿啮合时发生齿顶干涉，还能预留充足的储油空间，保证润滑脂能在啮合面形成稳定油膜，减少齿面磨损。齿向螺旋角的选取经过反复校核，兼顾轴向力大小与传动效率的平衡，过大的螺旋角会导致轴承承受的轴向载荷激增，过小则无法发挥斜齿啮合平稳的优势，最终选定的螺旋角参数能让轴向力与径向力的比值处于常规圆锥滚子轴承的承载区间内，无需额外选用大规格推力轴承就能满足支撑需求。

　　在安装边界的把控上，轴段的配合直径按照基孔制过渡配合公差加工，保证与支撑轴承内圈的配合紧度适中，既不会因为配合过松导致跑圈磨损轴承座孔，也不会因为过盈量过大造成装配时轴承内圈胀裂影响旋转精度。锥齿的安装距尺寸做了严格公差约束，安装距的偏差会直接影响啮合接触区的位置，若安装距偏小，接触区会偏向齿顶，容易出现断齿风险；若安装距偏大，接触区偏向齿根，会加剧齿面磨损，设计时在轴段预留了调整垫片的安装位置，装配时可通过垫片厚度微调安装距，将接触区调整到齿面中部偏齿顶的最优位置。齿部的加工精度按照GB/T 10095规定的7级精度控制，齿面粗糙度控制在Ra1.6以下，能满足中高速传动场景下的噪音与寿命要求。

　　实际工况应用中，这类齿轮往往处于封闭的齿轮箱腔体内部，采用飞溅润滑方式，轮齿啮合时带起的润滑油会顺着齿面螺旋角方向流动，均匀覆盖整个啮合接触面，同时轴段上的花键配合面也会有润滑油渗入，减少花键齿的微动磨损。在选型适配时，需要注意配对齿轮的螺旋角旋向相反、模数与压力角参数完全一致，同时要核算整套传动副的传动比误差，保证动力输出转速符合设计要求。针对频繁启停的工况，齿部表面可做渗碳淬火处理，提升齿面硬度与接触疲劳强度，芯部保持足够韧性以承受冲击载荷，避免出现齿面剥落或断齿失效。建模过程中，齿廓曲线采用渐开线参数化生成，螺旋线轨迹严格按照分度圆锥角与螺旋角计算得出，保证齿形的准确性，装配时可通过干涉检查验证轮齿啮合间隙是否处于合理范围，侧隙过小容易出现卡齿、发热抱死问题，侧隙过大则会导致换向冲击、传动精度下降，合理的侧隙设置需要结合工作温度、润滑条件与加工精度综合确定，常温工况下的法向侧隙控制在0.1-0.2倍模数区间即可满足使用需求。
