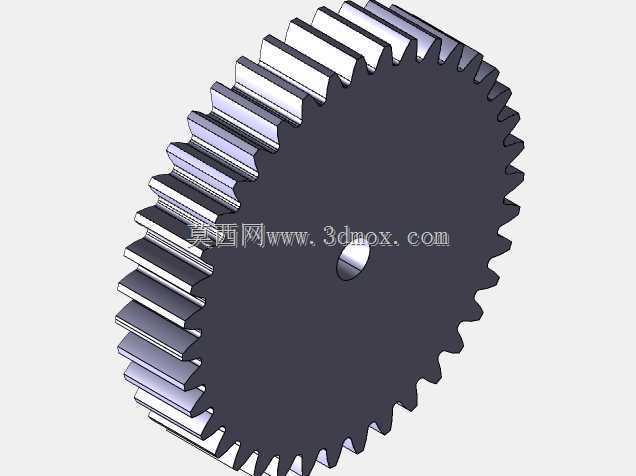

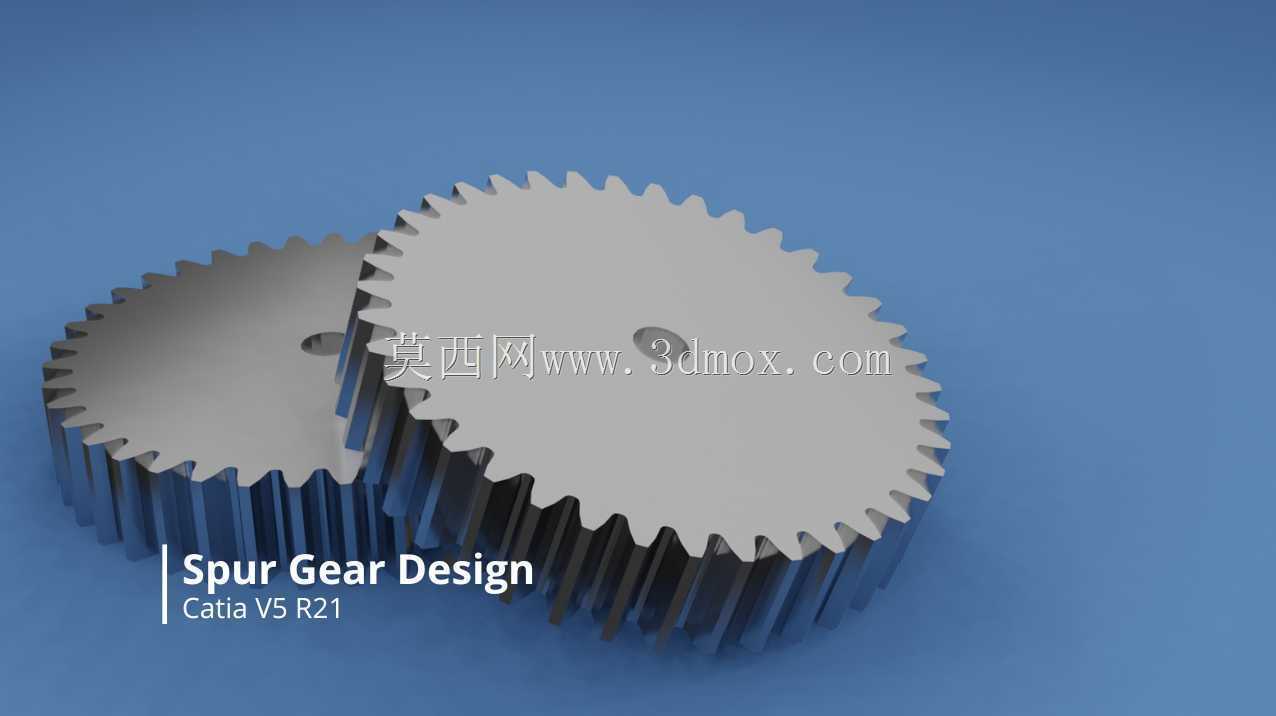

在精密传动场景的结构设计工作中,小模数直齿轮的应用覆盖了从微型伺服传动机构、小型仪器动力传输到精密工装进给单元的多个细分领域,这类传动构件的设计精度直接决定整套传动链路的运转平稳性与传动效率,很多初入结构设计领域的工程师容易忽略齿形参数与安装边界的匹配关系,导致实际装配后出现齿面卡滞、侧隙过大引发传动回差、啮合接触面积不足造成局部磨损过快等问题。这套直齿轮设计采用标准渐开线齿形,模数设定为0.25mm,齿数为39,齿形轮廓严格遵循渐开线生成逻辑,在建模过程中先完成单个齿槽的轮廓草绘,通过圆周阵列完成整圈齿形的构建,齿顶圆、齿根圆的过渡圆角做了适配小模数传动的优化,避免齿根应力集中引发的轮齿断裂问题,
中心安装孔的尺寸匹配常规微型传动轴的配合公差,孔位与齿圈的同轴度公差控制在精密传动要求的范围内,保证运转过程中不会出现径向跳动超标的情况。从实际应用场景来看,这类小模数直齿轮常被用在精密电子设备的动力传输单元、小型自动化机构的进给传动链路、教学演示用传动模型以及部分微型减速模组的首级传动级,相比斜齿轮,直齿轮的轴向力几乎为零,安装时不需要额外设置承受轴向载荷的推力轴承,能够有效缩小整套传动机构的轴向安装空间,对于安装边界受限的微型设备来说,这个特性能够大幅降低整体结构的设计难度。在设计思路上,这套齿轮没有做额外的变位修正,采用标准齿形参数,能够直接与同模数、压力角匹配的标准直齿轮完成啮合,不需要单独定制配对构件,
降低了后续备件替换与机构改型的成本,齿面的建模精度满足常规渲染与结构干涉检查的需求,工程师在做整套传动机构的装配验证时,可以直接调用该模型完成装配链路的搭建,检查啮合过程中是否存在齿顶与配对齿轮齿根的干涉、中心距偏差是否在允许的侧隙范围内。从安装边界来看,单只齿轮的轴向厚度适配微型传动的常规安装空间,齿顶圆尺寸与齿数、模数的匹配关系符合标准直齿轮的尺寸计算逻辑,安装时只需要保证两根传动轴的平行度公差在要求范围内,就能够实现平稳的动力传输,不需要额外做齿向修形,对于负载不大、传动精度要求中等的场景,这套齿轮的参数完全能够满足长期运转的使用需求。很多工程师在做小模数齿轮设计时,容易过度追求参数的复杂化,反而忽略了标准齿形的通用性优势,
实际上在大部分非极端工况的传动场景中,采用标准参数的直齿轮不仅加工成本更低,装配调试的难度也更小,整套传动机构的维护成本也能得到有效控制。在建模过程中,齿形的渐开线生成是核心环节,需要保证齿廓上每个点的曲率变化符合渐开线的生成规律,避免出现齿形失真导致啮合过程中出现传动比波动的问题,中心孔的倒角处理也做了对应的设计,方便装配时传动轴的导入,不会出现孔边毛刺刮伤配合轴表面的情况。这类直齿轮的传动效率在润滑条件良好的情况下能够达到较高水平,因为直齿轮的啮合是沿齿宽方向全线接触,没有斜齿轮啮合时的轴向滑动摩擦,能量损耗更小,适合用在对传动效率有一定要求的微型动力传输场景中。在做机构的整体布局时,工程师可以根据实际的传动比需求,搭配不同齿数的同模数齿轮完成减速或者增速传动链路的搭建,这套39齿的直齿轮既可以作为主动轮使用,也可以作为从动轮搭配小齿数齿轮完成减速传动,适配不同的传动比设计需求。
