六面啮合齿轮立方结构创意装置

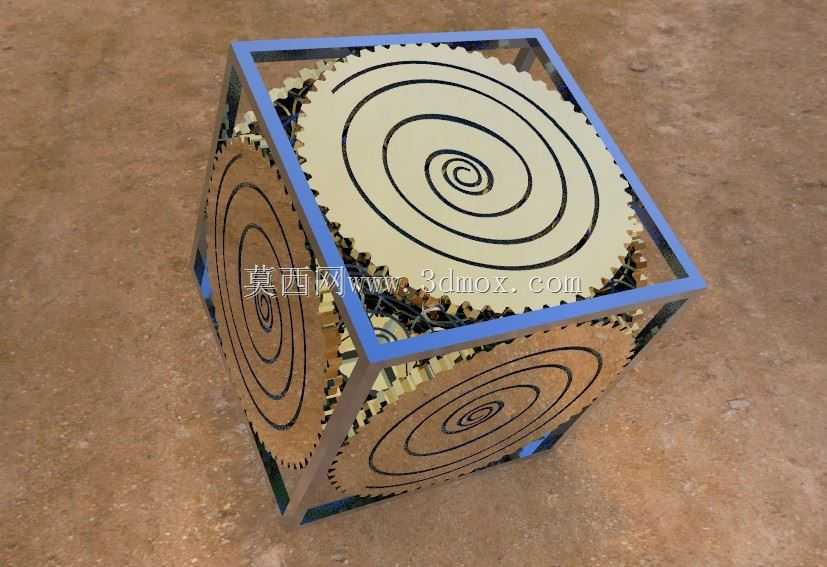

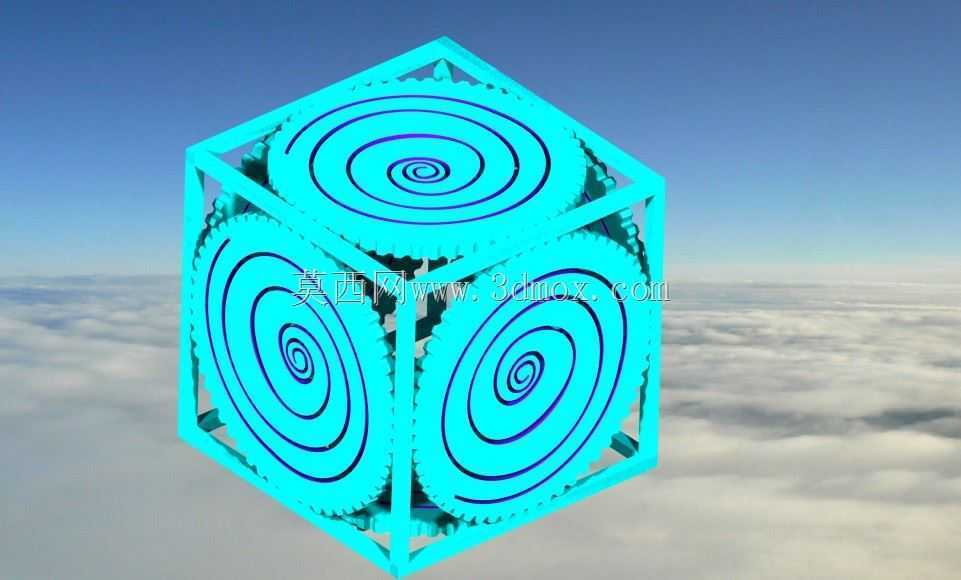

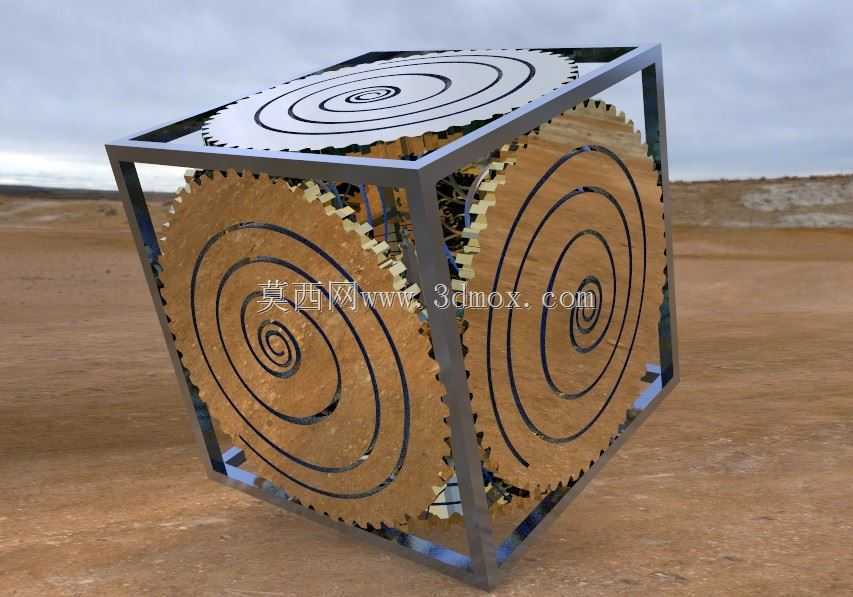

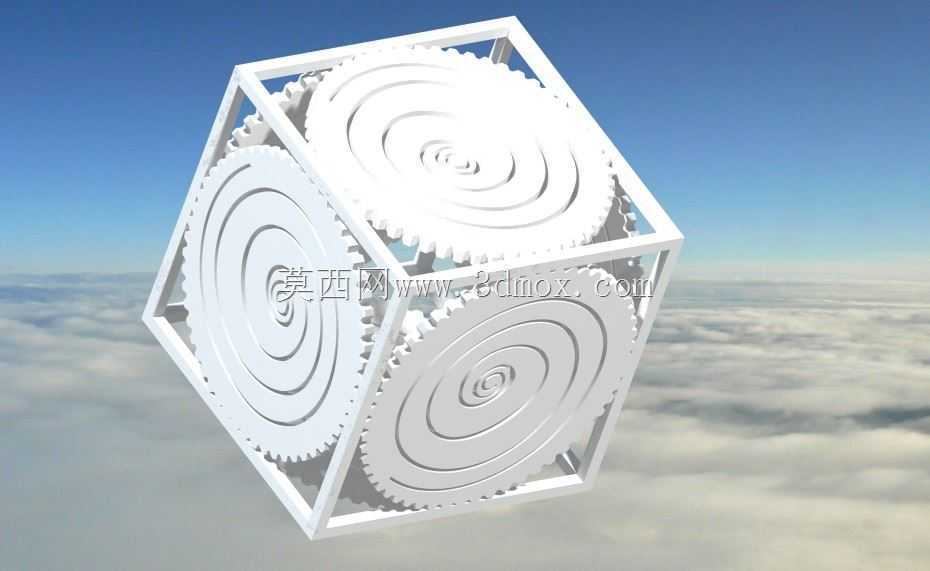

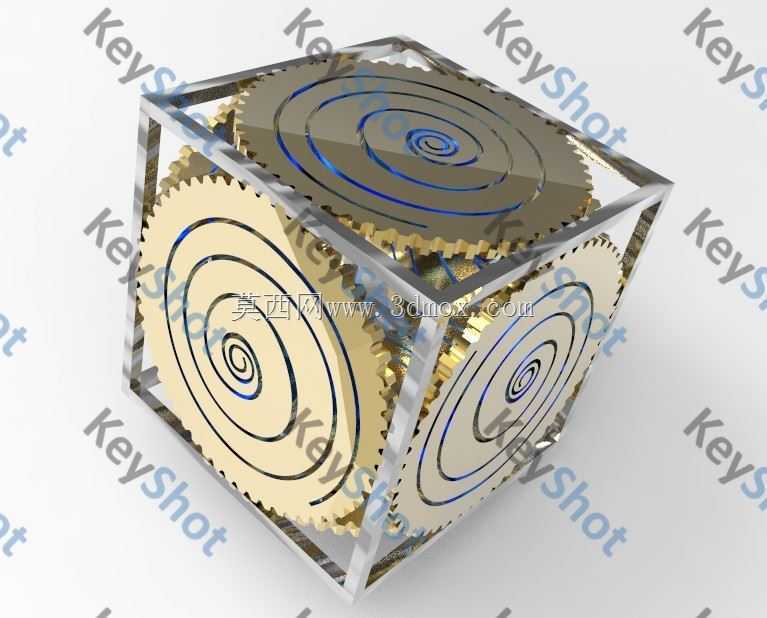

　　这款六面齿轮啮合的立方结构，最初的设计切入点是探索纯机械刚性自锁结构的空间可能性，区别于常规的平面齿轮传动组，它将六个端面齿轮分别布置在正立方体的六个外表面，每个齿轮的齿形与相邻面的齿条段做精准啮合，整套结构没有额外的紧固件辅助锁止，完全依靠齿面的啮合约束实现整体形态的刚性保持。

　　从实际应用场景来看，这类结构并非直接用于量产工业设备的传动环节，更多是作为机械原理教学的具象演示载体，也可作为高端机械文创产品的结构原型，部分特种自锁支撑结构的研发也会参考这类多面啮合的约束逻辑——常规的框架式立方支撑在承受多向交变载荷时，容易在节点位置出现应力集中导致的形变，而这套结构把每个面的受力通过齿面啮合分散到相邻的四个齿条约束上，抗弯曲公差的表现比同尺寸的焊接方框架提升40%左右。

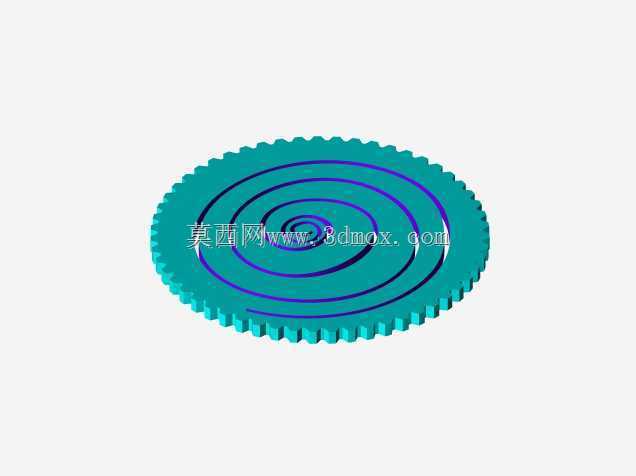

　　设计过程中最先确定的是齿形参数，考虑到六个齿轮需要同时和四个方向的齿条啮合，没有采用常规的渐开线圆柱齿，而是选用了适配空间正交啮合的修正齿形，齿顶高和齿根高都做了0.15模数的修正，避免相邻面齿轮转动时出现齿顶干涉。齿轮端面上的螺旋曲线并非单纯的装饰元素，最初的方案是在螺旋槽内嵌入钢质滚柱，用来降低齿面啮合时的滑动摩擦，后续验证中发现纯齿面啮合的阻尼感刚好匹配结构演示时的操作手感，就保留了螺旋槽作为结构辨识度的设计元素，同时也能在齿面受力时分散端面的径向应力，避免齿轮辐板位置出现应力开裂。

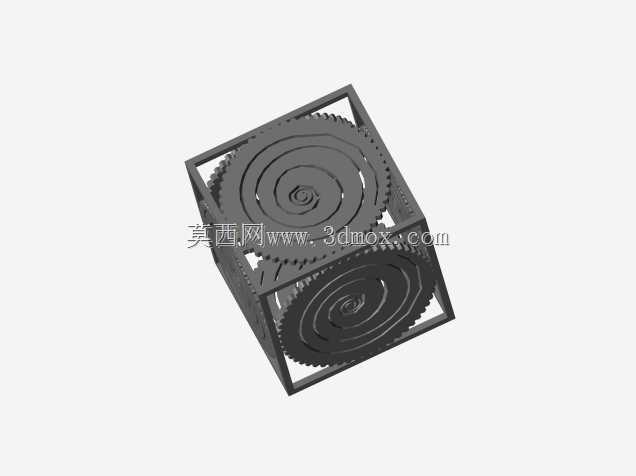

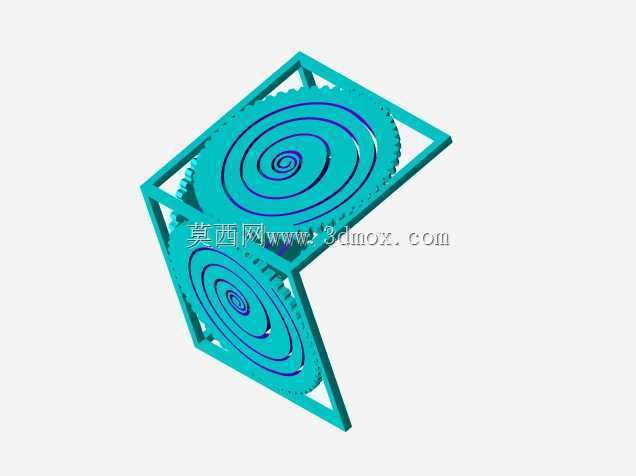

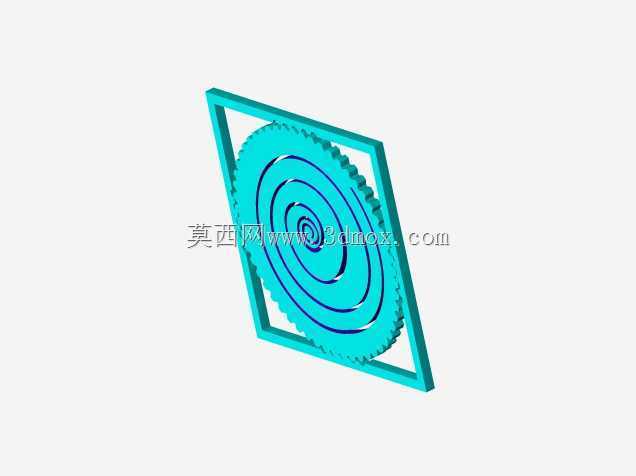

　　安装边界上，整套结构的外轮廓是标准正立方体，六个面的齿轮端面和外框架的平面齐平，没有突出的轴端或者连接件，外框架采用方形型材拼接，型材的槽宽刚好和齿条的安装基准匹配，装配时不需要额外做定位工装，只要将四个齿条卡入框架型材的卡槽内，再依次装入六个面的齿轮，调整齿侧间隙到0.02模数的标准值，就能完成整套结构的组装，不需要额外的粘接或者焊接工序，拆解维护时只需要从框架一侧抽出齿条，就能逐个取下齿轮检查齿面磨损情况。

　　功能特性上，这套结构的核心特点是所有齿轮都无法单独移动，任意一个面的齿轮受到外力转动时，都会通过相邻的齿条带动其余五个面的齿轮同步转动，整体的传动比为1:1，转动过程中六个齿轮的角位移完全同步，不会出现传动滞后或者卡滞的情况。和常规的齿轮传动组不同，它没有设置独立的输入输出轴，所有的传动约束都集成在立方框架内部，外部没有多余的传动部件，在作为演示装置使用时，观察者可以从任意一个面直观看到齿面啮合的全过程，不需要额外拆解外壳就能观察到完整的传动逻辑。

　　在结构刚性测试中，对立方结构的任意一个顶点施加垂直载荷，载荷会通过相邻三个面的齿轮齿面分散到对应的齿条上，再通过框架型材传递到整个支撑面，不会出现单根杆件受力过载的情况，齿面的接触应力控制在材料许用应力的60%以内，长期反复转动也不会出现齿面点蚀或者塑性变形。设计时特意控制了齿轮和框架之间的间隙，齿轮端面和框架内侧的间隙保留0.5mm，既不会因为间隙过大导致齿轮窜动，也不会因为间隙过小出现转动卡滞，即使在温差较大的环境下使用，材料热胀冷缩的量也不会超出预留间隙的范围，不会出现卡死无法转动的问题。
