飞行器进气道过渡段曲面结构设计

　　做航空结构设计快十二年，经手的进气道相关结构件少说也有三十多套，眼前这个过渡段结构，第一眼就能看出是针对小型飞行器进气工况做的优化构型。这类构件的核心作用，是把机身外侧的来流平顺导入发动机压气机前端，整个流道的曲面连续性直接影响进气总压恢复系数，要是曲面折角处理不好，局部产生气流分离，轻则发动机推力损失，重则引发喘振，直接影响飞行安全。

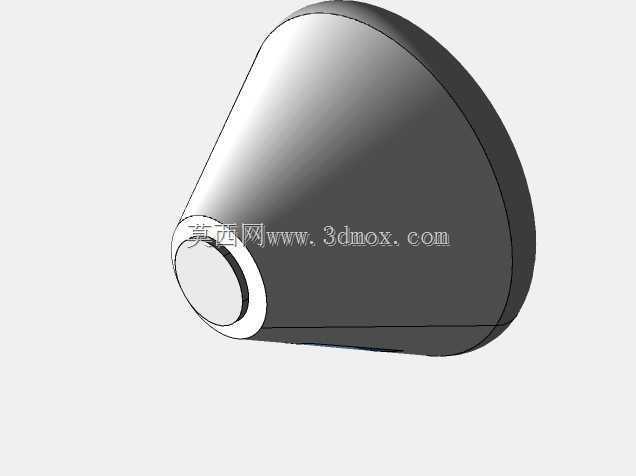

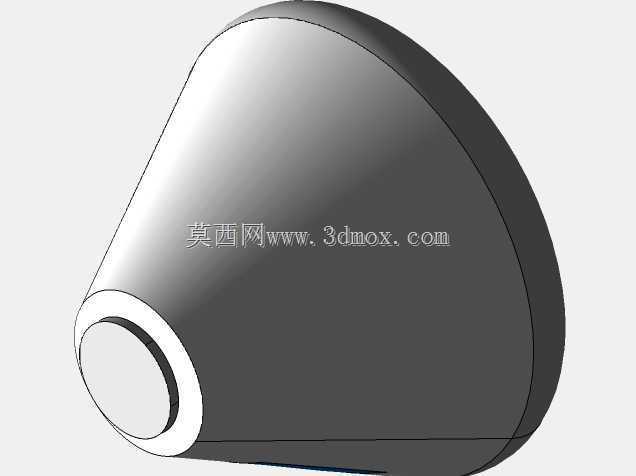

　　从结构形态来看，这个构件采用了偏心锥台过渡构型，大端是和机身蒙皮贴合的安装基准面，做了整圈的安装边结构，安装边的厚度比流道壁面厚出2毫米左右，既可以在安装边上布置一圈紧固螺栓孔，也能给密封胶条预留安装槽位，避免高速飞行时进气道出现漏气问题。小端是和发动机进气机匣对接的接口，做了等直径的直段设计，直段长度大概是接口直径的0.3倍，这个长度是经过流场仿真验证的，能让进入发动机的气流在接口位置形成稳定的均匀流场，避免气流偏斜打在压气机叶片上造成叶片疲劳损伤。

　　设计这类曲面构件的时候，最先要卡的是安装边界尺寸，大端的安装面必须和对应位置的机身蒙皮曲率完全匹配，不能出现阶差，不然阶差位置会产生局部涡流，不仅增加飞行阻力，还会把附面层的低能气流卷进进气道，降低进气效率。壁面厚度的选择也有讲究，不能太厚增加不必要的结构重量，也不能太薄导致结构刚度不足，高速飞行时受气流脉动压力产生振动，一般这类小型飞行器的进气道壁面厚度取1.2到1.5毫米就足够，配合大端安装边和小端对接边的加强，整个构件的固有频率可以避开发动机的常用工作转速区间，不会发生共振问题。

　　实际应用场景里，这类进气过渡段不光用在固定翼小型无人机上，在一些垂直起降飞行器的巡航进气道、小型涡喷动力的航飞平台上也能见到适配改型。做建模的时候，曲面构建必须用G2连续的曲率过渡，不能出现硬棱，我之前碰到过新手建模的时候为了省事，用两段锥面直接拼接，结果拼接位置曲率突变，流场仿真的时候那个位置的气流分离区占了流道截面的17%，总压损失直接超过了设计阈值，后来重新做了曲率过渡的曲面，分离区直接缩小到2%以内，才满足设计要求。

　　另外这个构件的安装定位也需要提前考虑，大端安装边上要设计两个不对称的定位销孔，防止装配的时候出现角度偏转，一旦偏转，流道的走向就会偏离设计轴线，同样会引发进气畸变。小端的对接接口要设计0.2毫米的装配间隙，配合耐高温的密封垫圈，既可以补偿发动机工作时的热膨胀量，也能保证连接位置的密封性。从气动设计的角度，这个锥台的偏心距是经过多轮迭代的，偏心距太小，流道过渡太急，气流转弯损失大；偏心距太大，构件会突出机身外形，额外增加飞行阻力，现在这个构型的偏心距刚好能让流道在有限的机身空间内完成转向，同时把阻力增量控制在可接受范围内。

　　做结构强度校核的时候，要考虑1.5倍的最大工作压力载荷，还要叠加飞行时的惯性载荷，验证壁面的最大变形量不超过0.3毫米，因为如果壁面变形太大，流道的实际型面就会偏离设计数模，同样会影响进气效率。这类构件一般采用复合材料铺层成型或者铝合金薄壁旋压成型，不管用哪种工艺，数模的曲面质量都要达到A级曲面要求，不然成型出来的零件表面会有凹凸，影响气动性能。我之前在某款小型巡飞弹项目上做过类似构型的进气道，当时就是因为曲面的曲率梳存在局部波动，成型后的零件表面有肉眼几乎看不到的凹陷，风洞试验的时候阻力系数比仿真值高了4个百分点，后来重新修顺曲面，问题才得到解决。

　　在日常的设计工作中，这类过渡段结构的数模是进气系统设计的核心基础，后续的安装支架设计、密封结构设计、接口强度校核都要基于这个数模展开，建模的时候不仅要保证曲面本身的连续性，还要把安装边的螺栓孔位、密封槽、定位销孔这些细节特征都做准确，不能等到出工程图的时候再补，不然很容易出现特征和曲面干涉的问题。比如之前有同事在做类似构件的时候，先做了主体曲面，后来加螺栓孔的时候没注意曲面的法向，导致螺栓孔的轴线和安装面不垂直，装配的时候螺栓装不进去，只能重新返工调整孔位，耽误了不少项目进度。

　　从实际使用的角度，这类进气过渡段的维护性也需要在设计阶段考虑，壁面要尽量光滑，没有多余的凸起或者凹槽，避免在使用过程中积留灰尘或者杂物，影响进气流场。如果是在多沙尘的环境下使用，还可以在大端的安装位置预留防尘网的安装槽位，不用改动主体结构就能快速加装防尘组件，提升构件的环境适应性。
