五辐式轮状储能飞轮结构设计

　　在中小型动力传动系统、实验台架以及小型能量回收装置的设计中，飞轮这类依靠自身转动惯量实现能量存储与释放的部件，往往是平衡转速波动、稳定系统输出的核心结构。不同于重型工业设备使用的大质量实心飞轮，这类轻量化辐条式飞轮更多适配对安装空间、自身重量有严格限制的场景，比如小型内燃机试验台、教学演示实验装置、便携式动力输出单元，甚至是部分小型储能飞轮模组的原型验证阶段，都能见到这类结构的应用。

　　从实际功能层面看，这款飞轮的核心作用是在动力输入存在间歇性波动时，通过自身旋转存储的动能，抵消输出端的转速脉动，避免传动链路出现顿挫或转速骤变。比如在单缸小型动力单元中，活塞往复运动带来的扭矩输出不均匀问题，就可以通过匹配对应转动惯量的飞轮来平滑动力输出；而在一些短时间需要峰值扭矩输出的场景，飞轮提前存储的动能也可以辅助动力源完成瞬时负载冲击的应对，降低主驱动单元的峰值功率选型要求。

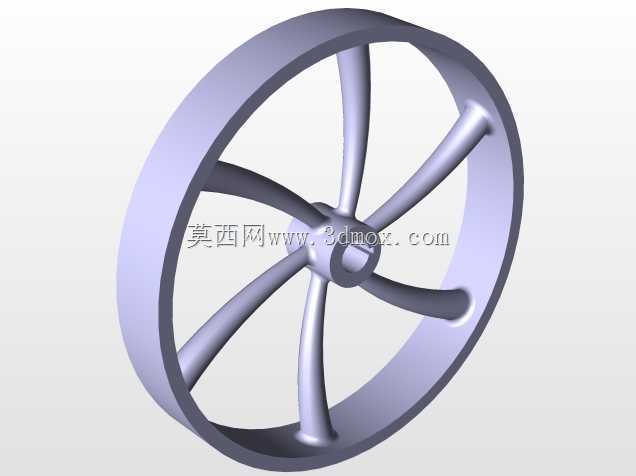

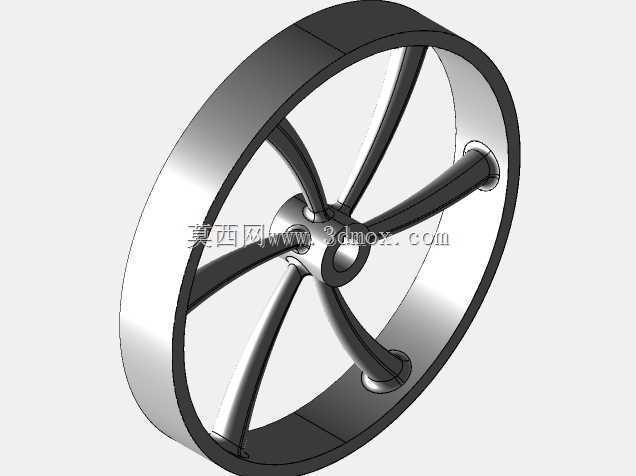

　　结构设计上，这款飞轮采用了外圈厚壁轮缘加中心轮毂、五根弧形辐条连接的架构，这种设计的考量非常贴合工程实际需求。首先轮缘部分是飞轮转动惯量的主要贡献区域，将大部分质量集中在外缘，可以在相同整体重量下获得更大的转动惯量，提升储能效率，避免实心结构带来的不必要重量增加。五根辐条采用弧形过渡而非直辐条设计，一方面可以降低旋转过程中辐条与轮缘、轮毂连接位置的应力集中，在高速旋转时，离心力带来的载荷可以通过弧形曲面均匀分散，减少应力突变导致的结构失效风险；另一方面弧形辐条的抗扭表现更优，在飞轮承受瞬时扭矩冲击时，辐条可以产生微小的弹性形变吸收冲击载荷，避免刚性连接下的焊缝或连接面开裂问题。

　　中心轮毂位置设计有同轴安装孔，孔位周边做了加厚处理，这是因为轮毂是飞轮与传动轴连接的核心承载区域，安装时需要通过键连接或者过盈配合与轴实现周向固定，加厚处理可以提升轮毂的抱紧力，避免高速旋转时出现飞轮与轴的相对滑动。同时轮毂与辐条的连接位置做了大圆角过渡，没有尖锐的直角结构，这也是结构设计中减少应力集中的常规处理方式，在长期交变载荷作用下，这类圆角过渡可以大幅降低疲劳裂纹产生的概率，延长部件的使用寿命。

　　从安装边界来看，这类辐条式飞轮的轴向厚度较薄，适合安装在轴向空间紧凑的传动链路中，不需要预留过大的轴向安装尺寸；轮缘的外圆面做了光滑处理，没有额外的齿槽或凸起结构，适配不需要额外集成启动齿圈、测速齿盘的应用场景，如果后续需要拓展功能，也可以在外圆面后续加工齿形结构，不需要重新设计主体结构。辐条之间的镂空区域除了减轻整体重量外，还可以在飞轮旋转时带动周边空气流动，起到一定的自散热效果，对于长期连续运转的场景，这种结构可以降低飞轮自身的风阻损耗同时，避免轮毂连接位置因为长时间摩擦生热出现温度过高的问题。

　　在实际选型匹配时，需要重点关注飞轮的转动惯量参数与系统需求的匹配度，转动惯量过大会导致系统启动响应变慢，动力源需要更多的能量来驱动飞轮达到额定转速；转动惯量过小则无法起到平滑转速波动的作用，失去飞轮的应用价值。这款五辐结构的飞轮因为质量分布集中在轮缘，在相同外径和重量下，比实心盘式飞轮的转动惯量高15%-20%左右，非常适合对重量敏感、同时需要一定惯量储备的应用场景。另外在安装时需要严格保证飞轮与传动轴的同轴度，因为辐条式结构虽然抗形变能力不错，但如果存在较大的安装偏心，高速旋转时会产生明显的振动，不仅会产生噪音，还会对轴承、传动轴带来额外的径向载荷，缩短整个传动系统的使用寿命。

　　从加工可行性角度看，这款飞轮的结构没有复杂的内腔或者特殊曲面，既可以采用整块坯料铣削加工制作原型件，也可以通过铸造方式进行批量生产，辐条的弧形结构在铸造拔模时不需要复杂的分型面，生产工艺难度较低，适合小批量定制或者大规模量产的不同需求。轮缘、辐条、轮毂的壁厚设计均匀，不会出现铸造时因为壁厚差过大导致的缩孔、缩松缺陷，加工后的成品动平衡校正也比较方便，只需要在轮缘端面去除少量材料就可以实现较高的动平衡精度，满足高速旋转的使用要求。
