多通法兰连接式流体换向腔体结构

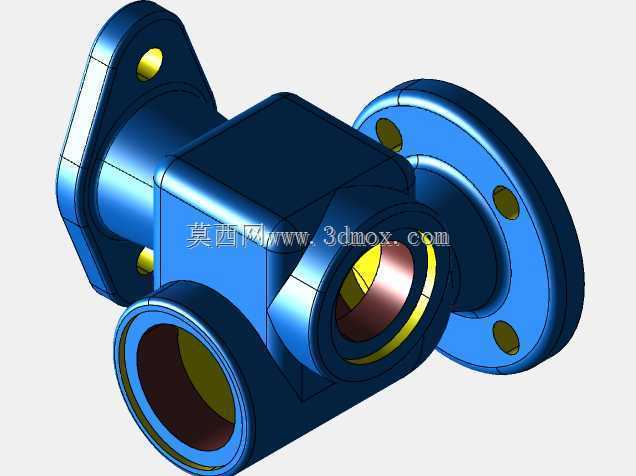

　　这类多法兰接口的腔体结构，常应用在工业流体输送管路的节点位置，承担不同方向管路的汇流、分流以及介质流向切换的核心作用，在化工流体输送、液压动力回路、冷却循环系统中都能见到同类型结构的身影。不同于普通的直连管路接头，该结构采用三个方向的法兰连接端设计，每个法兰端面都预留了均匀分布的螺栓过孔，安装时可通过螺栓配合密封垫片，实现与对应管路法兰的刚性连接，能承受中等压力等级的管路载荷，避免介质输送过程中出现渗漏问题。从结构设计逻辑来看，主体采用方形腔体作为核心容腔，相比圆柱形腔体，方形结构的平面加工基准更容易找正，在数控加工阶段可以一次装夹完成多个端面的铣削加工，有效降低加工过程中的装夹误差，同时方形腔体的壁厚分布更均匀，

　　在承受内部介质压力时，应力集中点更少，结构强度冗余更合理。三个连接端分别朝向不同的空间方向，其中两个连接端轴线处于同一直线，可作为管路的主流通通道，第三个连接端垂直于主通道轴线布置，可作为支路引出接口，或是安装换向阀件、检测传感器的预留接口，实际应用中可根据管路布局需求，调整不同端口的连接对象，适配多种管路排布方案。在安装边界的考量上，每个法兰端的外圆尺寸、螺栓孔分布圆直径都遵循通用管路法兰的尺寸规范，可直接和同公称通径的标准法兰配对安装，不需要额外制作过渡转接件；主体方形腔体的棱边都做了圆角过渡处理，既避免加工和安装过程中锐边划伤操作人员，也能减少腔体内部的流体滞流区，降低介质在腔体内的流动阻力，同时减少杂质在腔体内壁的沉积。

　　腔体内部的流道交汇处做了圆弧过渡处理，没有直角突变结构，介质在流经换向位置时不会产生强烈的湍流和压力冲击，能有效降低管路运行过程中的振动和噪音，延长整个管路系统的密封件使用寿命。每个连接端的法兰端面都设计了凸台密封面，相比平面法兰，凸台结构可以更好地定位密封垫片，在螺栓预紧力作用下，垫片受压更均匀，即使在管路存在轻微振动的工况下，也能保持稳定的密封性能。从建模逻辑来看，该结构先搭建主体方形腔体的基础实体，再依次拉伸三个方向的连接管段和法兰结构，之后对内部流道做抽壳处理，最后添加螺栓孔、端面倒角、棱边圆角等细节特征，整个建模过程完全遵循实际加工的工艺顺序，特征树逻辑清晰，后续如果需要调整公称通径、法兰尺寸或是接口方向，

　　只需要修改对应草图的参数即可快速完成变型设计，不需要重新搭建整体模型，能大幅提升同系列产品的设计效率。实际选型应用时，需要根据管路的输送介质类型、工作压力、工作温度来匹配对应的腔体材质和密封垫片类型，输送腐蚀性介质时可选用不锈钢材质，普通水循环工况可选用铸铁或是碳钢材质，高压工况下则需要适当增加腔体壁厚和法兰厚度，提升整体结构的承压能力。安装过程中需要保证各连接法兰的端面平行度，螺栓预紧时要按照对角顺序逐步拧紧，避免因预紧力不均导致法兰面变形，影响密封效果。
