十字轴式刚性万向传动连接接头结构

　　在各类存在轴系夹角偏移的传动场景中，这类十字轴结构的万向接头是解决非共线轴扭矩传递的核心基础部件，区别于弹性联轴器的缓冲补偿特性，这类刚性万向接头完全依靠金属构件的铰链配合实现动力传输，不存在弹性元件带来的传动滞后与扭矩损耗，适合对传动同步性有明确要求的中低转速传动链路。从实际应用场景来看，这类接头广泛分布在工业设备的动力输出端与执行端之间，比如输送线的分段传动轴连接、小型工装夹具的旋转动力传递、检修设备的多角度动力输出结构，甚至部分小型电动工具的转角传动结构中也能看到同原理构件的身影，只要存在两轴轴线无法保证严格共线、工作过程中可能出现小幅度角度偏移的传动位置，都可以选用这类结构完成动力衔接。

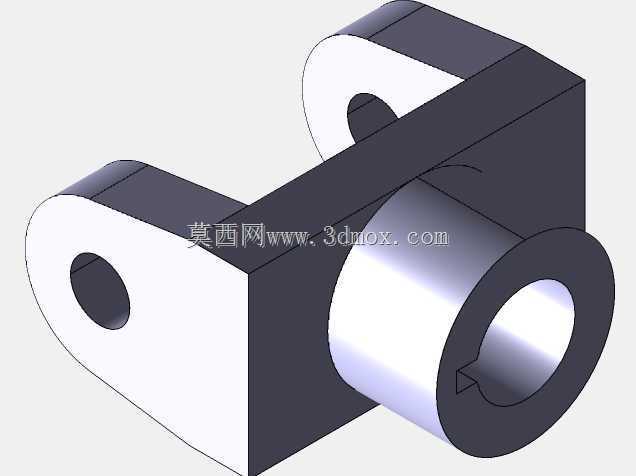

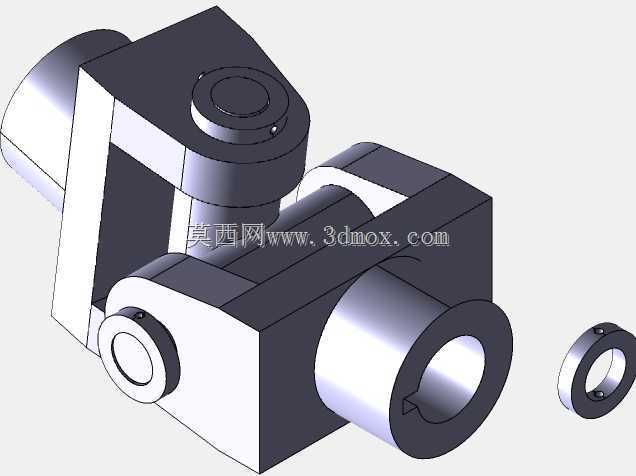

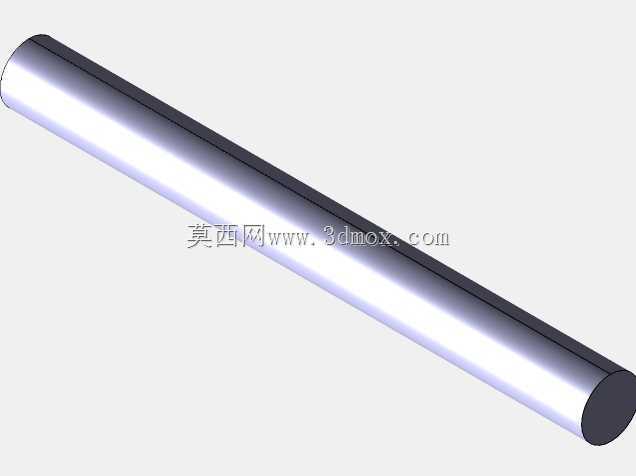

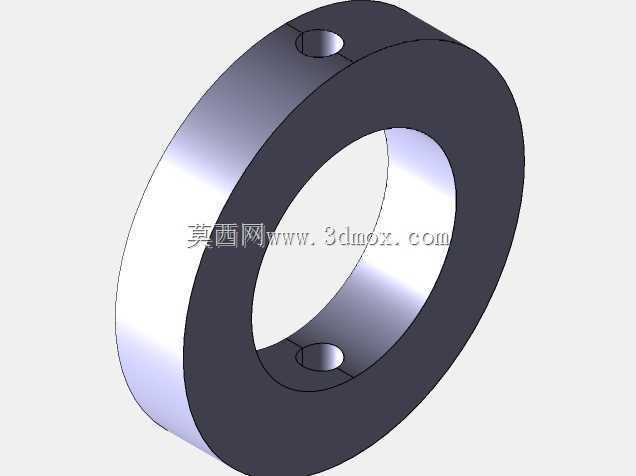

　　从功能特性上看，该接头采用单十字轴铰接结构，两个轴套分别对应输入与输出轴的安装位，轴套内壁为光滑圆柱面，可与对应直径的光轴实现间隙配合，通过侧面的顶丝孔或者键槽完成周向固定，避免传动过程中轴与套之间出现相对滑动。两个轴套的垂直交汇位置预留了十字轴的安装腔，十字轴的四个轴颈分别嵌入两个轴套对应的轴孔内，配合耐磨衬套降低转动过程中的摩擦阻力，保证两轴在存在0到45度夹角的状态下，依然可以稳定传递旋转扭矩，不会出现卡滞或者传动中断的问题。需要注意的是，这类单万向节结构并不具备等速传动特性，当输入输出轴存在夹角时，输出轴的转速会呈现周期性的波动，夹角越大波动幅度越明显，因此在对转速稳定性要求较高的传动链路中，通常会成对使用这类万向接头，通过中间轴的结构补偿转速差，实现近似等速的传动效果。

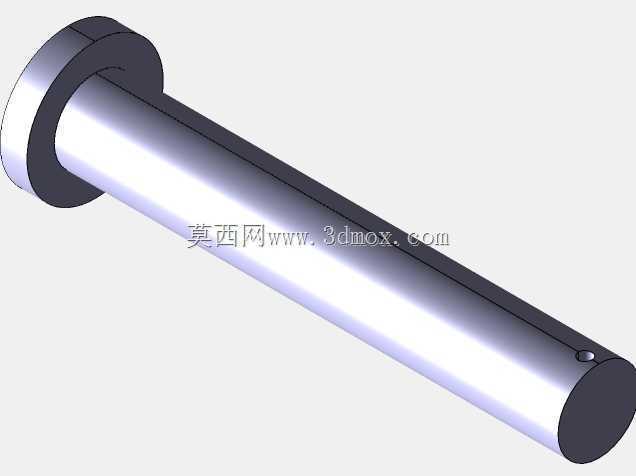

　　在设计这类构件的三维结构时，首先要明确的是安装边界尺寸：轴套的内径直接匹配所连接轴的直径，常规小型传动场景下常用的轴径从8mm到30mm不等，对应的轴套外径通常为内径的1.8到2.2倍，保证轴套壁有足够的强度承受传动过程中的扭转应力，避免扭矩过大导致轴套开裂。两个轴套的轴向长度需要根据轴的插入深度确定，通常要保证轴插入后与十字轴安装腔保留2到3mm的间隙，避免轴端与十字轴发生运动干涉，同时轴套的长度要满足固定件的安装空间，比如使用顶丝固定时，轴套壁上的顶丝孔位置要距离轴套端面至少1.5倍顶丝直径的距离，保证螺纹孔有足够的啮合长度，固定后不会出现松脱。十字轴的轴颈直径需要根据传递的额定扭矩计算确定，通常轴颈的剪切应力要控制在材料许用应力的60%以下，预留足够的安全余量应对传动过程中的瞬时冲击载荷，轴颈与轴套孔的配合间隙控制在0.02mm到0.05mm之间，间隙过小会导致转动卡滞，间隙过大则会出现传动回程差，影响传动精度。

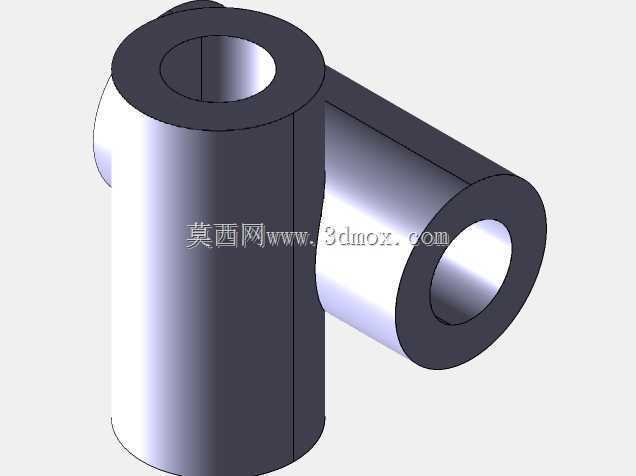

　　建模过程中需要重点关注运动干涉的检查，在两轴处于最大允许夹角的状态下，转动整个接头结构，确认两个轴套的端面不会发生碰撞，十字轴的轴颈不会从轴孔中脱出，同时要在十字轴的轴颈端部预留润滑脂的存储槽，方便实际使用过程中加注润滑脂，降低铰接位置的磨损速度，延长构件的使用寿命。外形上两个轴套采用垂直交汇的布局，外轮廓做了圆角过渡处理，避免尖锐棱角在安装调试过程中划伤操作人员，同时也能降低应力集中系数，提升构件的疲劳强度。实际选型过程中，除了核对轴径与额定扭矩参数，还要确认接头的最大摆角是否满足安装场景的角度偏移需求，避免安装后夹角超出结构允许范围，导致接头过早出现磨损或者断裂失效。
