内燃机活塞头结构三维设计

　　活塞头作为内燃机往复运动核心部件，直接参与燃烧室的能量转换过程，其结构设计合理性直接决定发动机的动力输出效率、运行可靠性与服役寿命。从实际工程应用场景来看，该部件广泛适配于小排量四冲程汽油机、通用动力柴油机以及小型通用动力机械的动力单元，在工作过程中需要长期承受高温燃气的周期性冲击、往复运动的惯性载荷以及活塞环与缸壁之间的摩擦作用力，因此结构设计需要同时兼顾热负荷承载、力学强度、运动导向与密封配合的多重需求。

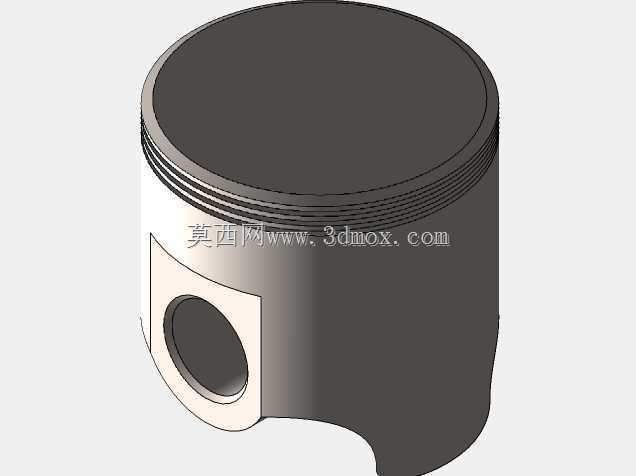

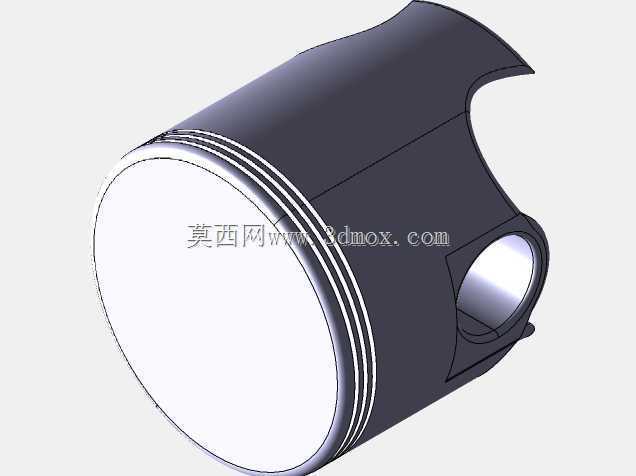

　　从功能特性层面来看，该活塞头的顶面为平面燃烧室结构，可直接与气缸盖、气缸壁共同围成封闭的燃烧空间，承受做功冲程中高温高压燃气的直接作用，顶面的平整结构能够适配平顶燃烧室的气流组织需求，减少燃烧过程中的气流死区，提升混合气燃烧效率。头部外侧设计有三道平行的环槽结构，用于安装气环与油环，上方两道环槽适配气环，负责密封燃烧室与曲轴箱之间的间隙，防止高压燃气窜入曲轴箱，同时将活塞头吸收的大部分热量通过气环传递给气缸壁，再经由冷却系统散出；最下方的环槽适配油环，负责刮除气缸壁上多余的润滑油，避免机油窜入燃烧室参与燃烧，同时在缸壁上铺涂均匀的油膜，减少活塞组与缸壁之间的摩擦磨损。环槽的加工精度直接决定活塞环的密封效果，设计时预留了合理的侧隙与背隙，既保证活塞环能够在槽内自由浮动适配缸壁形变，又避免间隙过大导致泵油效应加剧。

　　活塞头的裙部采用了局部削边的异形结构，并非完整的圆柱面，这种设计主要是为了规避运动过程中与曲轴平衡块、连杆机构的运动干涉，同时在保证导向精度的前提下减轻活塞整体质量，降低往复运动的惯性力，减少发动机高速运转时的振动与噪声。裙部开设的活塞销孔为贯穿式通孔，用于安装活塞销，连接活塞与连杆小头，将燃烧做功产生的推力通过活塞销传递给连杆，进而带动曲轴旋转输出动力。销孔位置经过偏心设计优化，可在活塞换向时减少敲缸噪声，同时销孔内部设计有微量的喇叭口形变余量，能够适应工作状态下活塞受热膨胀以及销座受力产生的微变形，避免销孔边缘出现应力集中导致的开裂问题。

　　从设计思路来看，该活塞头的建模过程完全遵循内燃机活塞的实际设计规范，首先根据目标发动机的排量、压缩比、额定转速确定活塞的基本直径与行程参数，再结合热负荷计算结果确定头部的壁厚与环槽位置，保证头部有足够的强度承受燃气压力，同时有合理的热传导路径降低热应力。裙部的型线设计考虑了活塞工作时的热膨胀变形与受力变形，常温状态下的型线为中凸变椭圆，工作状态下受热膨胀后能够趋近于正圆，保证与气缸壁的均匀贴合，避免局部卡滞或偏磨。所有过渡位置均设计有合理的圆角，避免应力集中，尤其是销座与头部、裙部的连接位置，通过圆弧过渡平滑传递载荷，提升部件的疲劳强度。

　　在安装边界层面，该活塞头的外径与对应规格的气缸套内径为间隙配合，常温下预留有合理的配缸间隙，既保证冷启动时不会出现卡滞，又保证热态下间隙不会过大导致敲缸与密封失效。活塞销孔的直径与对应规格的活塞销为过渡配合，安装时通过热装工艺实现紧密连接，配合连杆小头的铜套实现相对摆动。环槽的宽度与深度严格匹配对应规格的活塞环尺寸，保证活塞环安装后能够正常工作，不会出现卡滞或窜油问题。整个活塞头的质量经过严格配重，同组活塞的质量差控制在工程允许范围内，避免发动机运转时出现不平衡惯性力。在实际建模过程中，所有特征均参数化关联，修改核心参数即可快速适配不同排量、不同功率等级的发动机设计需求，能够直接用于结构验证、运动仿真、教学演示以及生产加工的参考依据。
