电力变压器配套安装固定支撑支架结构

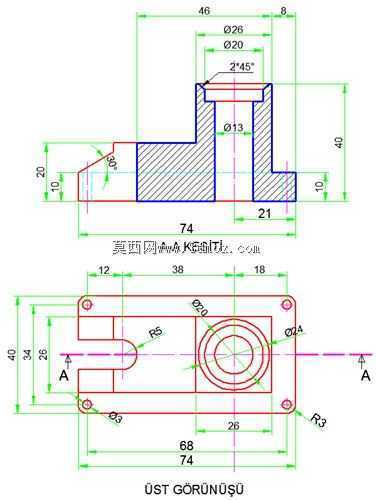

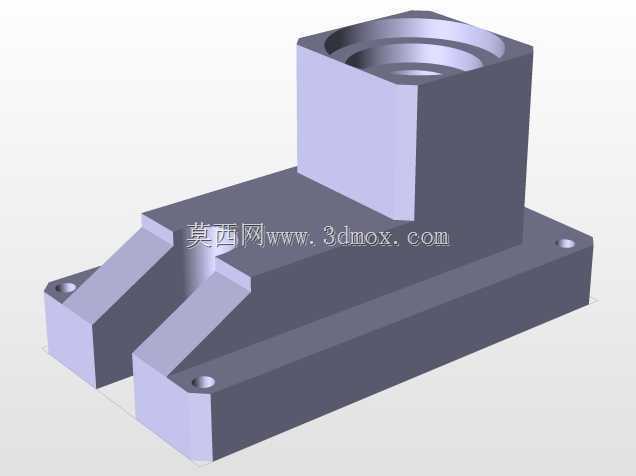

　　在电力输配系统的变压器装配环节，这类支撑支架是承担部件定位、载荷传递的核心结构件，直接决定了配套组件安装后的位置精度与长期运行稳定性。不同于通用型设备支架，该结构针对电力变压器舱内的特定安装空间做了适配设计，底部采用带安装孔的平板式基座，四个角位预留的沉头安装孔可配合螺栓完成与变压器本体安装面的刚性连接，沉孔结构能够保证螺栓装配后端面不突出基座平面，避免后续其他部件装配时出现干涉问题，基座的长宽尺寸完全匹配对应型号变压器舱内的预留安装位，安装边界严格控制在舱内相邻组件的安全间隙范围内，不会挤占线缆排布、绝缘构件的布置空间。

　　支架上部的筒状承接结构是核心功能位，内壁做了阶梯式的环形槽设计，可直接与待固定的柱状功能部件形成嵌合配合，阶梯槽的不同内径对应部件不同位置的外径尺寸，装配时部件可顺着槽位滑入到位，无需额外做径向定位调整，槽位的深度经过精确计算，既能够保证部件嵌入后有足够的接触面积承载轴向载荷，又不会因为槽深过大导致部件装配后超出设计高度，影响上方盖板或者其他组件的安装。筒状结构与底部基座之间的过渡区域，设置了两道对称的斜向加强筋，筋位从基座平面一直延伸到筒状结构的侧壁下部，这种斜向筋的设计相比垂直加强筋，能够更好地分散筒状结构承受的侧向载荷，避免设备运行过程中产生的振动导致衔接位置出现应力集中，长期使用下出现焊缝开裂或者结构变形的问题。

　　从实际应用场景来看，这类支架多用于油浸式或者干式电力变压器的内部组件固定，比如有载分接开关的驱动部件、绝缘套管的下部支撑、或者是传感器模块的安装固定，不同安装场景下支架的承载要求存在差异，该结构的壁厚设计预留了足够的安全余量，基座厚度、筒壁厚度、加强筋厚度的配比经过载荷校核，既能够满足静态下的承重要求，也能承受变压器运行时产生的持续微幅振动，不会出现疲劳损坏。设计过程中没有采用多余的冗余结构，所有的结构特征都服务于安装定位与载荷传递的核心需求，比如基座两侧的切角设计，是为了避开变压器舱内的凸起加强筋，让支架安装后基座底面能够完全与安装面贴合，保证连接的刚性；筒状结构顶部的倒角处理，既可以去除加工过程中产生的锐边毛刺，避免装配时划伤操作人员或者部件的绝缘层，也能引导待安装部件顺利对准筒位，提升装配效率。

　　建模过程中所有特征的构建顺序完全遵循实际加工工艺逻辑，先完成基座的基体拉伸，再依次加工安装沉孔、两侧切角，之后构建上部筒状结构与斜向加强筋，最后处理所有的倒角、圆角细节，模型的尺寸公差预留符合金属切削加工的常规要求，安装孔的位置度、筒状结构的同轴度都满足实际装配的精度要求，可直接用于后续的工程图导出、加工工艺编制，也可用于变压器整体装配的干涉检查模拟，验证支架与周边组件的间隙是否符合安全规范。
