机床加工用多孔定位耳轴工作台结构

　　在多品种小批量的机械加工车间场景中，频繁的零件换装、找正一直是挤占有效加工时长的核心痛点，尤其是需要完成多面铣削、多轴孔系加工的异形结构件，传统平口钳、压板装夹往往需要反复打表找正，单次装夹准备时间甚至超过零件实际切削时长，而这款适配机床的耳轴工作台，正是针对这类加工痛点设计的专用工装载体。从实际加工用途来看，这款耳轴台可直接安装在三轴、四轴机床的工作台面，作为扩展装夹基准使用，替代零散的压板、等高块组合装夹方案，对于需要完成多工序加工的中小型结构件，一次装夹即可完成除装夹接触面外其余五个面的加工内容，大幅减少重复装夹带来的形位公差累积，也能降低操作工人的装夹劳动强度。从功能特性上看，工作台面采用满布阵列定位孔的设计，

　　所有定位孔的孔位精度、孔距公差均按照工装级精度设计，可配合标准定位销快速完成零件的零点定位，不需要每次装夹都重新建立工件坐标系，不同规格的零件可以根据自身外形尺寸，选择对应位置的定位孔搭配快速夹钳完成锁紧，孔阵的排布覆盖了整个工作台有效装夹区域，不管是小型块状零件还是长条状型材类零件，都能找到合适的锁紧点位，避免装夹悬空带来的加工振颤问题。在设计思路层面，这款耳轴台没有采用传统T型槽工作台的结构，而是选择整体式带侧边安装基准的结构，本体采用高强度铸铁材质做时效处理，从根源上减少长期使用后的应力变形，台面的孔阵排布做了分区优化，中间区域孔距适配小型精密零件的装夹需求，边缘区域孔距适当放大适配大尺寸零件的锁紧需求，

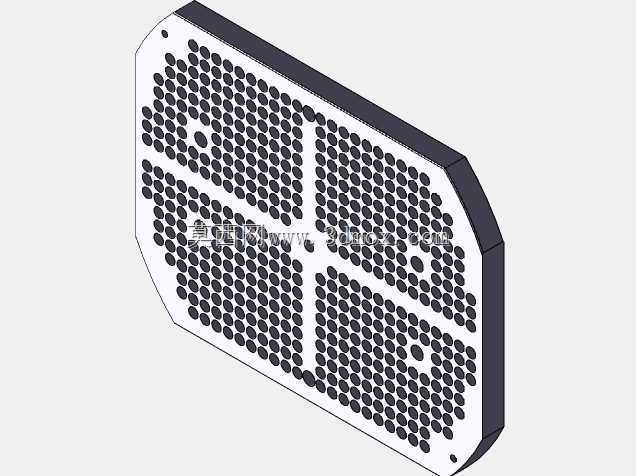

　　同时在本体的边角位置做了倒角处理，避免安装、搬运过程中磕碰划伤操作人员或者机床导轨面，本体的侧边加工有统一的基准边，安装到机床台面时可以直接靠紧机床的定位基准块，不需要反复调整耳轴台自身的安装平行度。从外形尺寸与安装边界来看，这款耳轴台的有效装夹面尺寸为22.5英寸乘17.5英寸，换算为公制尺寸约571.5mm乘444.5mm，整体厚度控制在适配常规四轴转台安装的范围内，不会因为工装自身厚度过大挤占机床的Z轴有效行程，安装孔位按照常见的机床T型槽间距做了适配设计，不需要额外制作过渡连接板就可以直接固定在大多数立式加工中心的工作台面上，本体的侧边预留了转台连接的接口，也可以直接搭配四轴转台做回转使用，实现零件的圆周方向多面加工。

　　在实际加工验证中，这类多孔定位耳轴台对于批量不大但品种切换频繁的加工场景适配性极强，比如车间日常加工的各类安装支座、阀块、小型焊接结构件，以往用平口钳装夹单批次10件零件的装夹找正时间大概需要40分钟，使用这款耳轴台配合定位销做零点定位后，同批次零件的装夹时间可以压缩到10分钟以内，而且因为每次装夹的定位基准统一，零件的重复定位精度可以控制在0.02mm以内，完全满足常规机械零件的加工精度要求。另外，台面的多孔设计除了用于装夹定位之外，也可以作为排屑通道使用，加工过程中产生的铁屑可以直接通过孔位落到工作台下方的排屑槽内，不会在台面积攒刮伤零件已加工表面，日常清理也只需要用压缩空气从台面一侧吹扫即可，相比T型槽内容易卡塞铁屑的问题，维护清理的效率也有明显提升。在结构强度方面，本体的内部做了加强筋布局设计，在满负荷装夹零件进行重切削时，台面的变形量控制在0.01mm以内，不会因为切削力过大导致台面变形影响加工精度，所有定位孔的内壁都做了淬火处理，长期插拔定位销也不会出现孔壁磨损导致定位精度下降的问题，整体使用寿命可以满足车间三班倒的高频使用需求。
