简易板材冲切工装模具结构设计

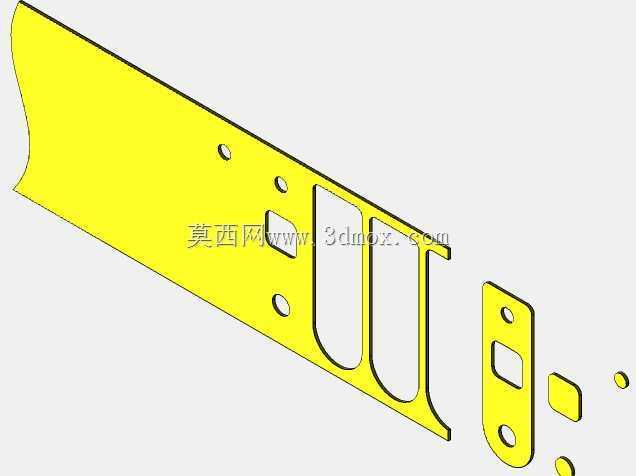

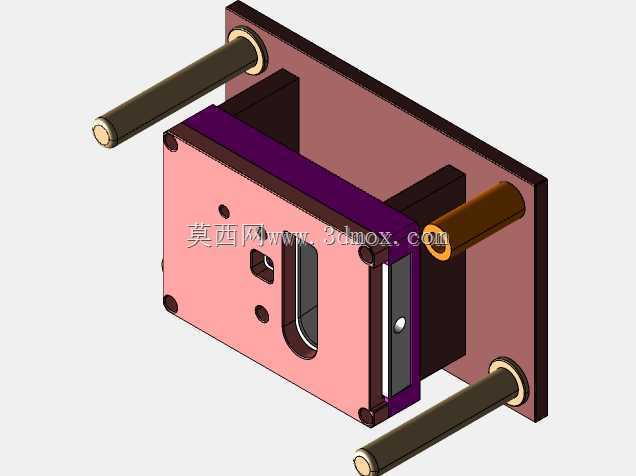

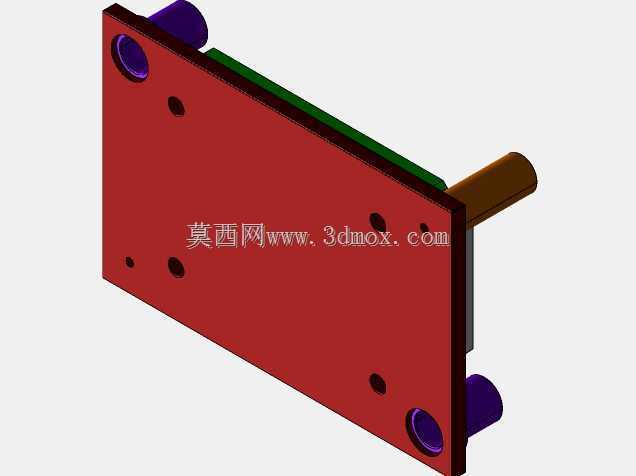

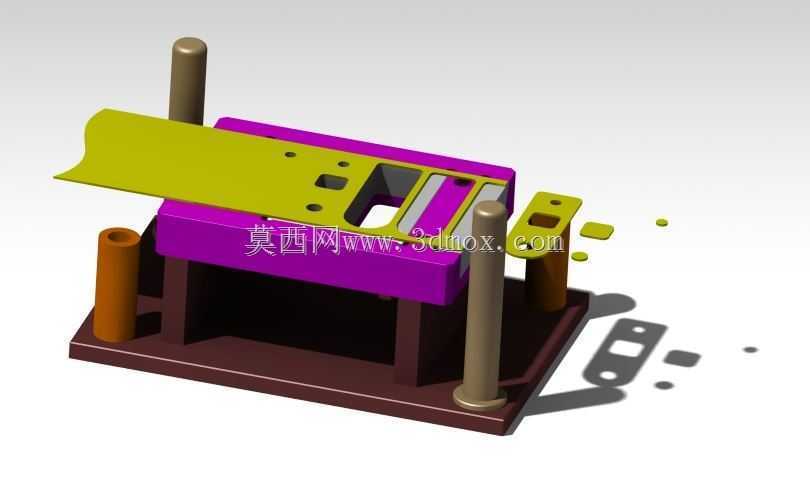

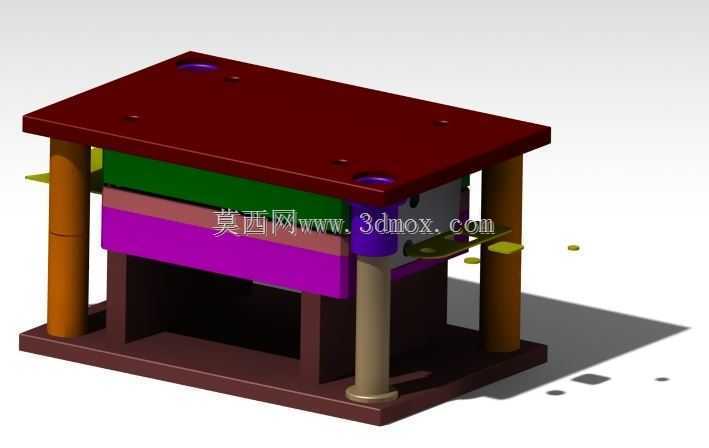

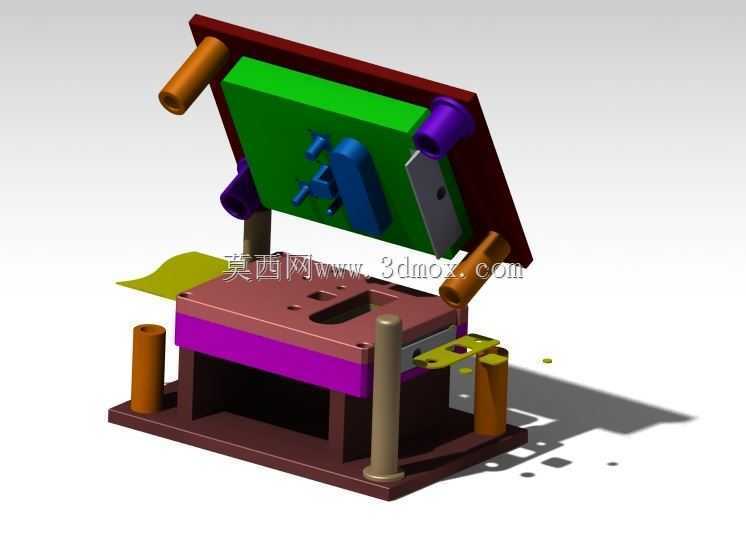

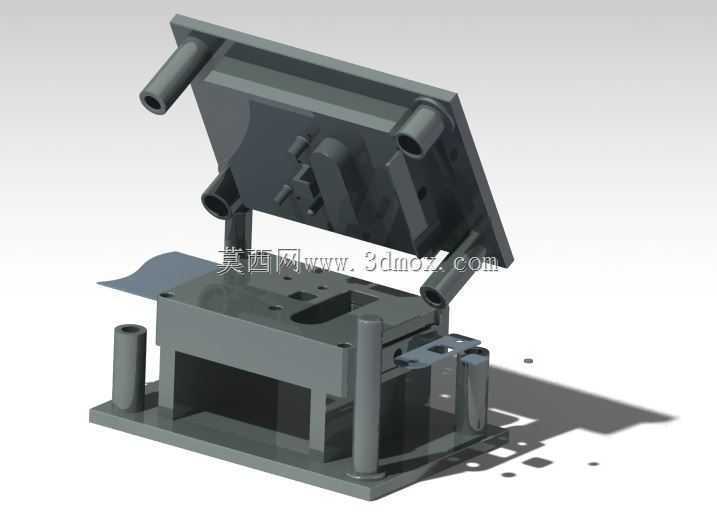

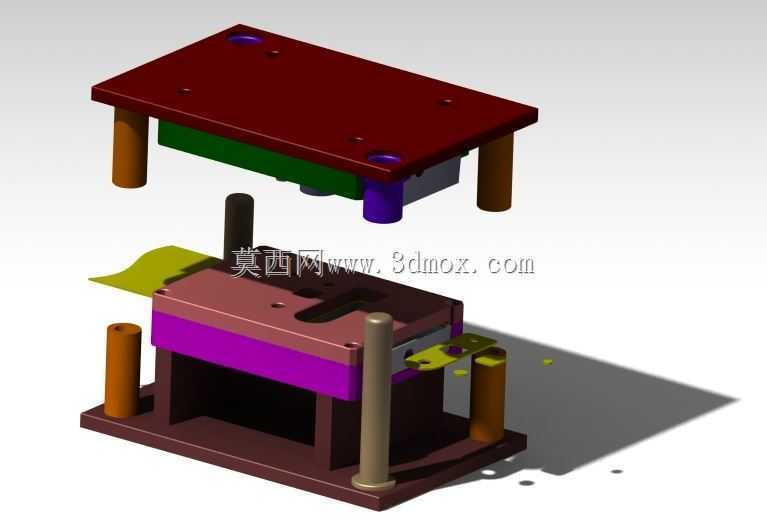

　　这套简易切割模具主要面向小批量薄型非金属、软质金属板材的定长冲切工序，常见于电子变压器生产环节中绝缘垫片、铜箔连接片的单件落料加工，适配小型手动压力机或台式小吨位气压机的安装接口，无需配套复杂的自动化送料线即可完成单工序冲切作业，适合多品种小批量的生产场景快速换模使用。从结构布局来看，整套模具采用标准的后侧导柱模架基础结构，下模座通过底部安装孔可直接固定在压机工作台面，安装孔位间距适配多数台式压机的T型槽通用间距，无需额外加工过渡连接板即可完成装夹，整体闭合高度控制在小型压机的常规行程范围内，开模状态下的操作空间足够操作人员手动放置待加工坯料，不会出现操作空间不足导致的送料干涉问题。上模部分通过模柄与压机滑块连接，

　　模柄采用标准圆柱直柄结构，可直接插入多数小型压机的滑块装夹孔，锁紧后即可完成上模的固定，上下模的合模导向依靠分布在模座对角的两组导柱导套完成，导柱与导套的配合间隙控制在小间隙冲裁的合理范围内，合模过程中不会出现偏载啃模的问题，即使是操作人员手动送料出现轻微的坯料偏移，导柱导向结构也能保证上下模型芯的对中精度，避免刃口磕碰损坏。模具的工作部分分为上模型芯与下模刀口，下模刀口嵌入下模固定板内，通过侧边的紧固螺钉完成锁止，刃口磨损后可单独拆下更换，无需整套模具报废，降低日常维护的备件成本；上模的卸料结构采用弹性卸料板设计，内置的矩形弹簧提供卸料力，冲切完成后上模回程时，卸料板会将卡在型芯上的成品料片推出，

　　避免料片粘附在上模影响下一次冲切作业，卸料板的行程根据待加工材料的最大厚度设计，常规0.5-3mm厚度的板材都能顺利完成卸料，不会出现卸料力不足导致的带料问题。从设计思路上，这套模具没有采用复杂的多工位级进结构，而是采用单工序简易模的设计逻辑，核心是压缩模具的制造成本与加工周期，针对小批量生产场景，模座部分采用标准模架改制，无需额外定制非标模架，工作零件的加工可通过普通铣床、磨床完成，无需高精度的慢走丝设备即可达到所需的刃口精度，整体加工周期比常规级进模缩短60%以上，制造成本仅为多工位级进模的五分之一左右，非常适合新品打样阶段的小批量零件生产，或是生产批量不大的定型产品长期使用。模具的外形尺寸控制在紧凑型范围内，

　　整体占地面积不足0.1平方米，存放时可直接放置在工具柜层架上，不会占用过多的车间存储空间，换模时仅需锁紧上下模的固定螺钉、调整好压机的闭合高度即可投入使用，单次换模时间不超过10分钟，对于频繁切换生产品种的小车间来说，能够大幅减少换模等待的无效工时。在实际使用过程中，这套模具的冲切节拍可达到每分钟15-20次，完全满足小批量生产的产能需求，刃口经过常规淬火处理后，冲切0.5mm厚的环氧绝缘板时，单次刃磨的使用寿命可达到3万冲次以上，日常维护仅需定期给导柱加注润滑脂、检查螺钉是否松动即可，没有复杂的维护保养要求，即使是没有多年模具维护经验的一线操作人员，也能完成日常的保养与简单故障排除。模具的定位结构采用侧边固定挡料销设计，待加工坯料靠紧挡料销即可完成定位，定位精度可控制在±0.1mm以内，满足变压器配件类零件的尺寸公差要求，若需要更高的定位精度，也可在挡料销位置加装侧压装置，进一步减小坯料定位的间隙，提升冲切零件的尺寸一致性。整套结构没有多余的复杂组件，所有零件都采用通用标准件与常规机械加工件，备件采购与替换都十分便捷，不会出现非标零件损坏后需要长时间等待定制加工的问题，对于生产配套能力不强的小型加工厂来说，这种简易结构的模具实用性远高于结构复杂的高精度级进模，能够在控制生产成本的前提下满足实际的冲切加工需求。
