移动箱板材模压成型工装模具结构

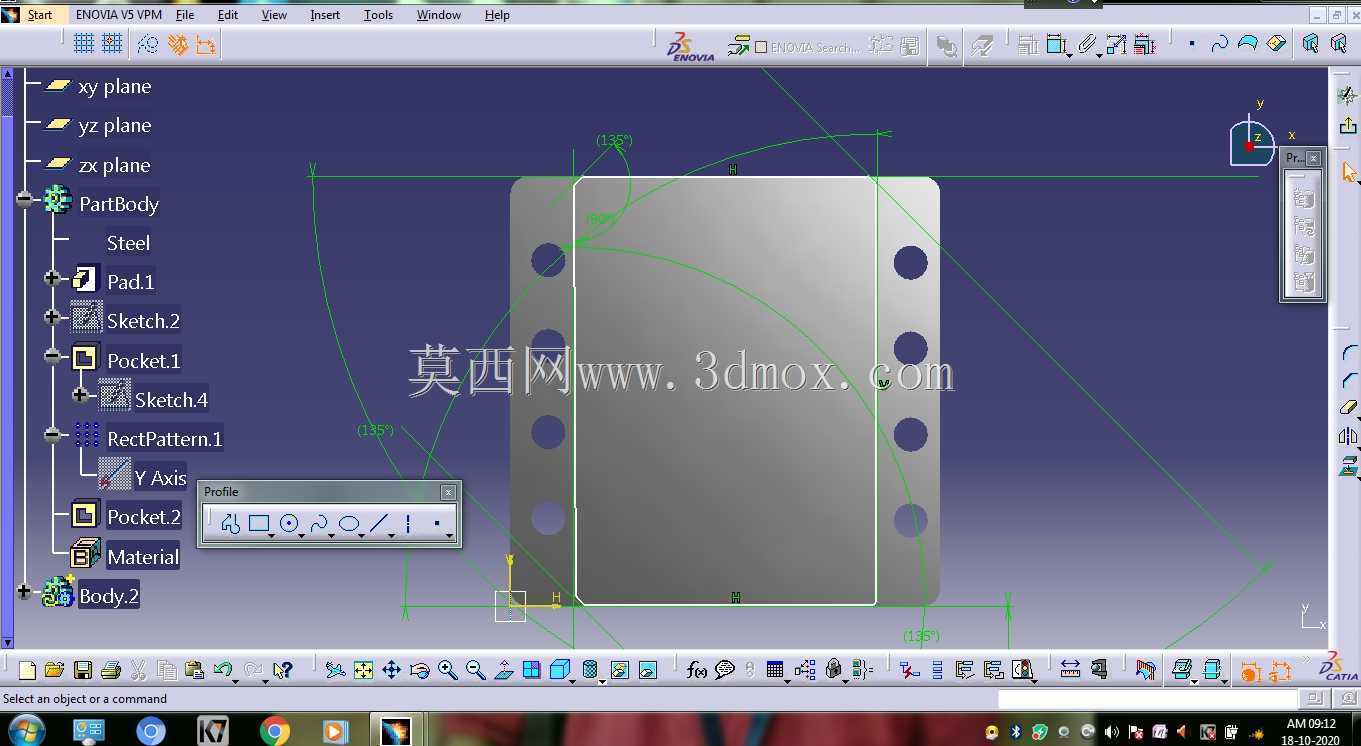

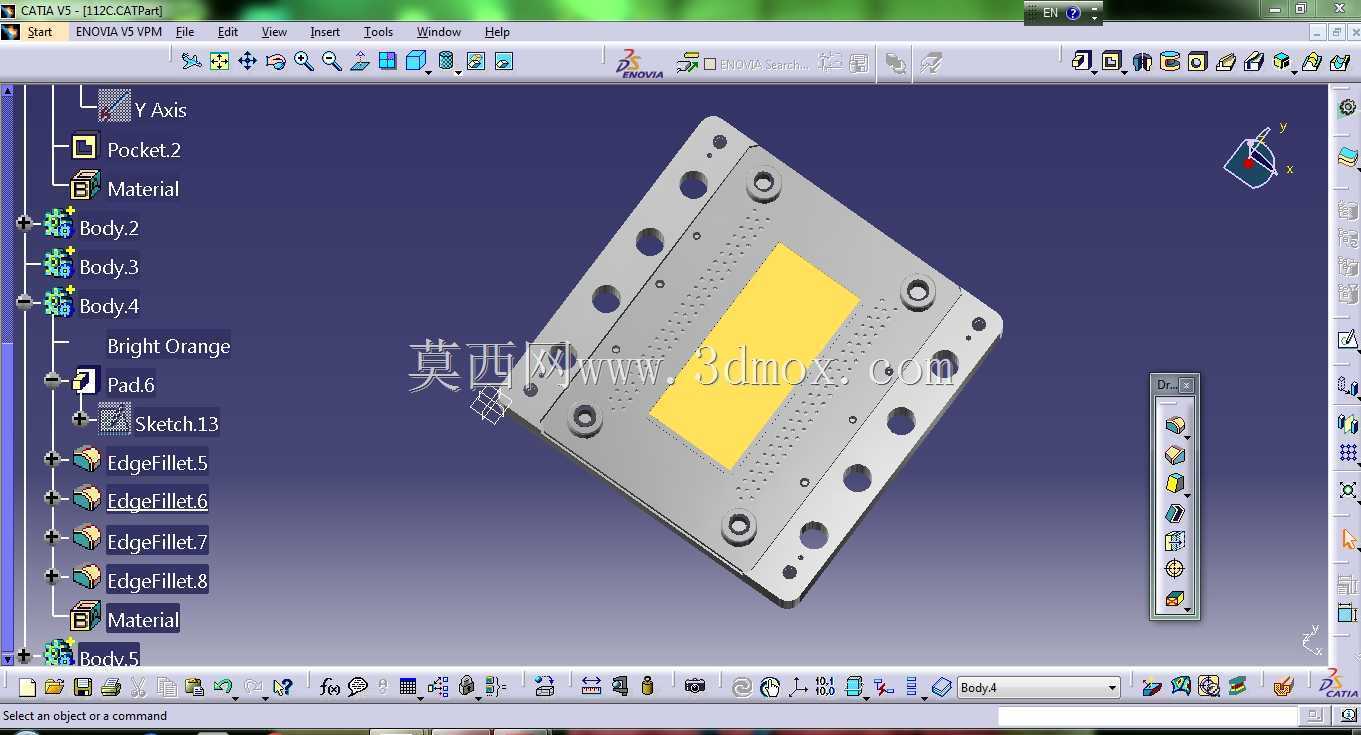

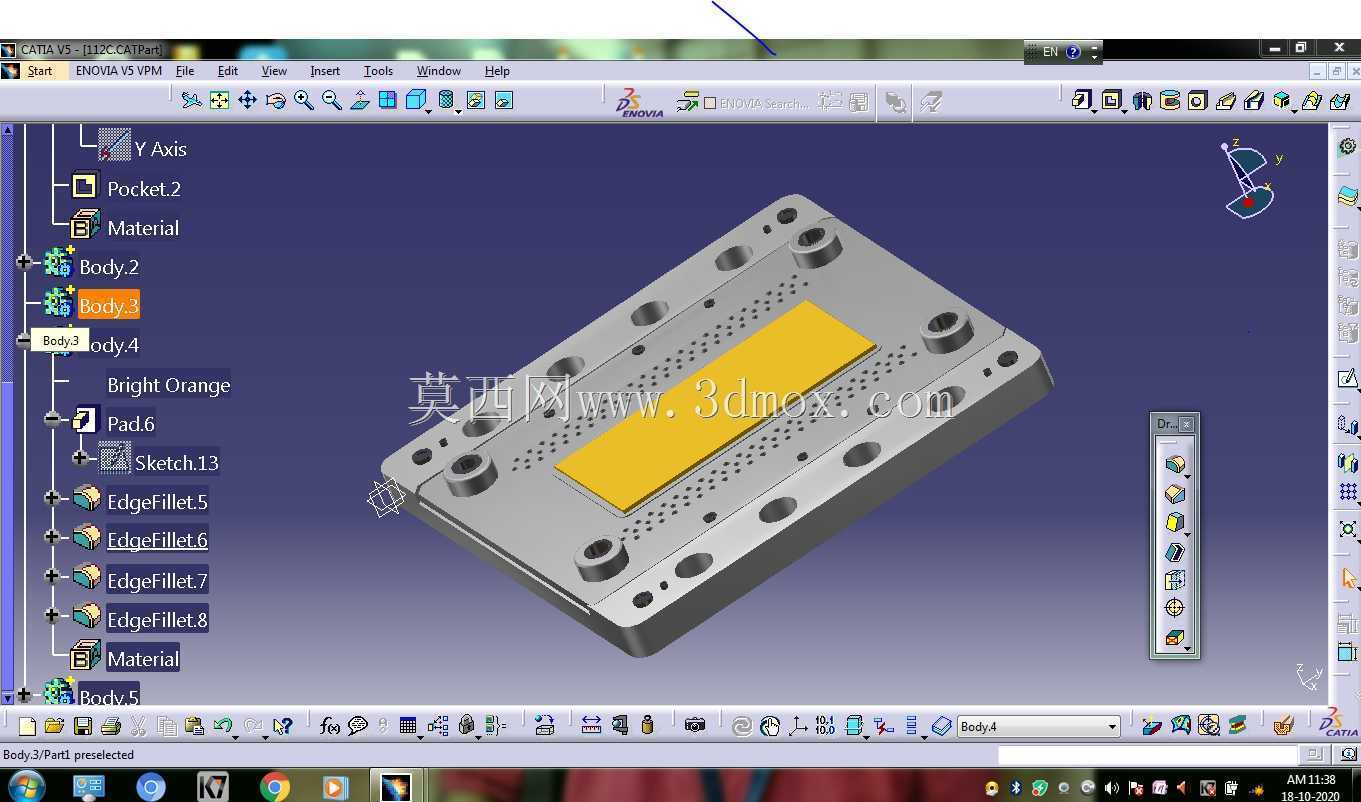

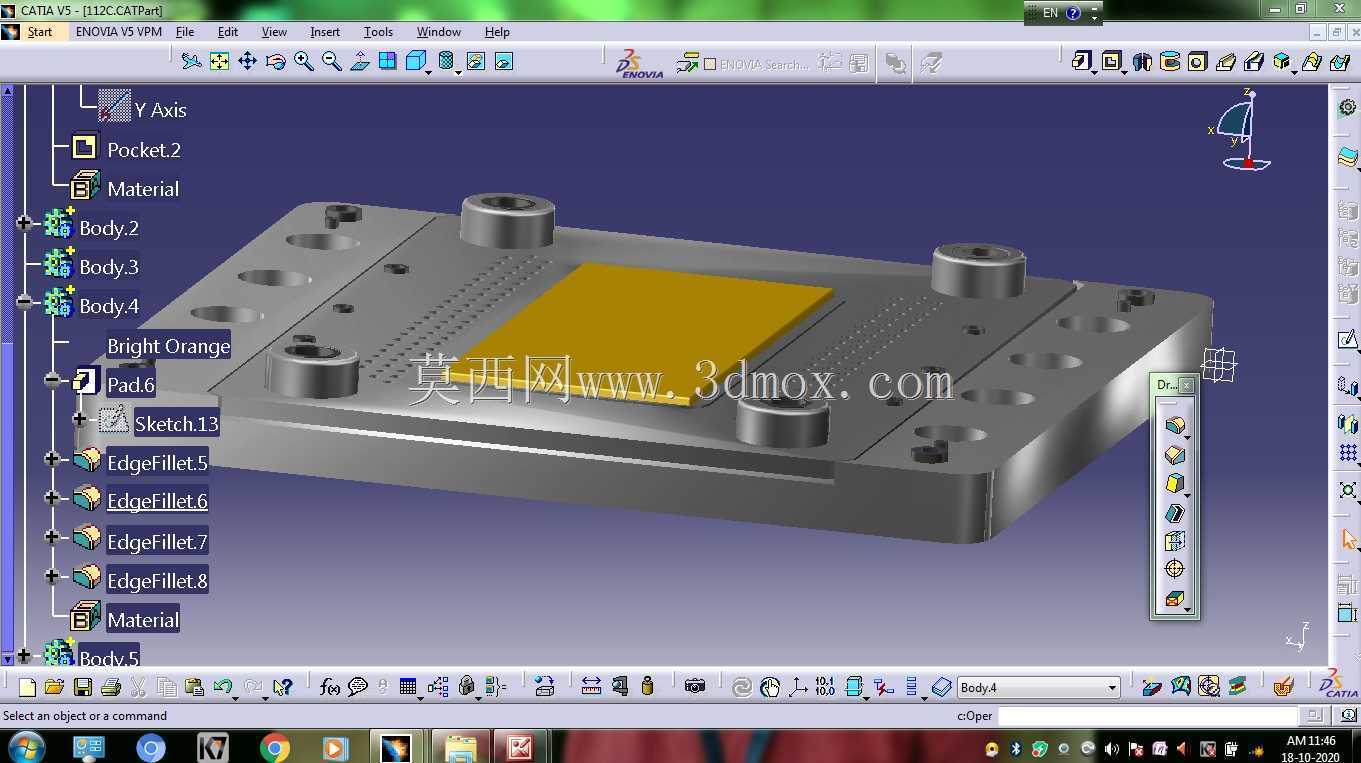

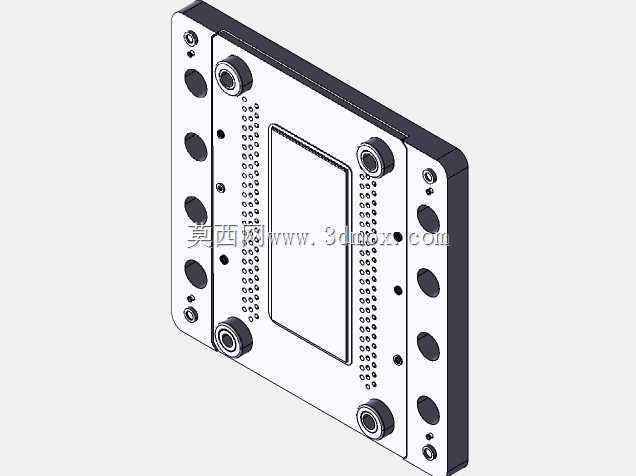

　　这套模压成型工装主要面向移动箱类产品的板材成型工序，适配仓储转运场景下的金属或复合板材箱体构件加工，在物流装备、钣金加工车间的批量生产环节中承担核心成型功能，可直接安装在对应吨位的压力机工作台上，完成板材的压型、孔位同步成型、边缘规整等工序，替代传统多工序分步冲压的作业模式，减少工件多次装夹带来的定位误差，提升批量零件的成型一致性。从结构设计逻辑来看，整套模具采用模座一体化布局，上下模的导向依靠四角布置的导柱导套组件完成合模定位，导套内置自润滑衬套，可承受连续高频次合模的侧向载荷，避免长期作业后出现导向间隙超差导致的成型件壁厚不均、飞边超差问题。模仁区域根据移动箱板材的成型轮廓做了分区设计，

　　中间大面积的成型区域对应箱体的主体平面部分，表面做了镜面抛光处理，减少板材压型过程中的表面划伤，同时预留了均匀分布的排气微孔，避免压型过程中模腔内部残留空气导致的板材鼓包、缺料缺陷；周边区域布置了对应的成型冲头与刃口，在合模终了阶段同步完成板材安装孔、定位孔的冲裁，以及边缘多余料边的裁切，让工件一次成型后无需额外进行钻孔、切边的二次加工，缩短单件加工周期。安装边界方面，模座的长宽尺寸适配常规40吨到80吨开式压力机的工作台安装槽距，模座厚度经过受力校核，在满负荷压型作业时不会出现模座变形导致的合模间隙偏移，上下模的合模行程预留了足够的安全余量，适配不同厚度板材的压型深度需求，进料端设置了可调式定位挡块，

　　可根据板材的下料尺寸快速调整定位位置，兼容同系列不同规格移动箱板材的成型需求，无需更换整套模架，仅需更换对应模仁镶件即可完成产品换型，降低车间的工装储备成本。在实际生产应用中，这套模具的成型精度可控制在±0.1mm以内，成型后的板材平面度满足后续箱体焊接、组装的公差要求，冲裁后的孔位位置度偏差不超过0.08mm，可直接与箱体的其他构件完成装配，无需额外进行孔位修正。模具的易损件如冲头、刃口镶件均采用快拆式设计，通过内六角螺钉直接固定在模座上，维护时无需拆卸整套模具，仅需在机台上即可完成易损件的更换，减少设备停机维护时间。模架的边角位置均做了倒角处理，避免安装、搬运过程中出现磕碰划伤，同时在模座的对应位置设置了起吊螺纹孔，

　　方便车间行车进行模具的吊装转运，适配重型工装的搬运作业需求。针对不同材质的板材加工需求，模仁的成型间隙可通过增减模座与模仁之间的调整垫片进行微调，适配0.8mm到3mm厚度的冷轧钢板、铝合金板以及复合板材的压型作业，覆盖常规移动箱产品的板材加工厚度范围，在批量生产过程中，模具的单次合模作业周期可控制在15秒以内，配合自动化送料机构可实现连续无人化生产，大幅提升车间的板材加工效率，降低人工操作的劳动强度，同时减少人工操作带来的安全风险。
