电机皮带传动行星齿轮减速装置

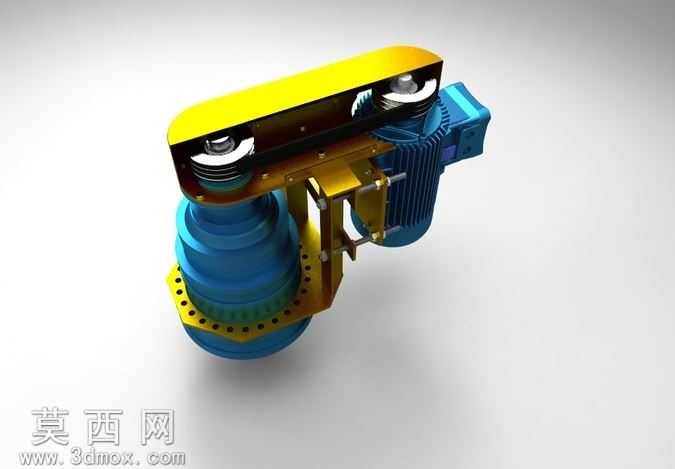

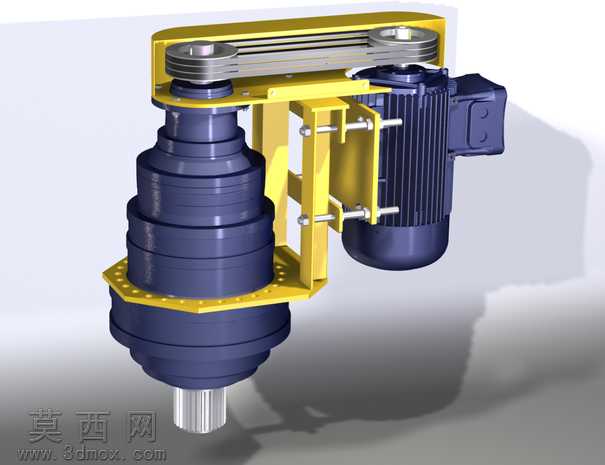

本作品为电机驱动的皮带传动行星齿轮减速传输装置三维模型，建模过程严格遵循机械设计规范，对各组成部件进行1:1等比例还原，完整呈现动力输入、传动、减速、输出的全链路结构。建模阶段首先搭建整体装配基准框架，先完成驱动端三相异步电动机的模型构建，精准还原电机外壳的散热筋结构、接线盒形态、输出轴端的安装定位特征，对电机端盖的螺栓孔位、密封槽细节都做了精细化建模，保证部件可实现虚拟装配干涉检查。随后完成带传动部分的建模，还原大小两组带轮的轮槽结构、V型皮带的张紧安装形态，以及黄色焊接安装支架的结构：支架采用折弯钢板焊接成型，建模时还原了支架上的电机安装长槽孔、加强筋结构、与减速主体连接的螺栓定位孔，还原了皮带张紧调节的结构设计逻辑。核心减速部分为多级行星齿轮减速机构，建模时逐层构建太阳轮、行星轮、内齿圈、行星架、输出轴的结构，还原了各级齿轮的模数、齿形参数对应的啮合关系，对减速壳体的阶梯式外形、安装法兰的螺栓孔位、输出轴的轴伸端、键槽结构都做了精准复刻，同时还原了支架与减速壳体连接的螺栓、螺母、垫片等标准件细节。渲染阶段采用工业产品写实渲染方案，为电机外壳、减速壳体赋予深蓝色哑光工程塑料/烤漆金属材质，还原金属漆面的细微颗粒质感；为安装支架赋予明黄色烤漆金属材质，表现漆面的光泽与金属基底的厚重感；为带轮、输出轴、螺栓等加工件赋予银灰色金属切削材质，还原机加工表面的金属反光与细微刀纹质感；为传动皮带赋予黑色橡胶材质，表现橡胶的哑光质感与侧面的织物层纹理。场景搭建采用浅灰色渐变背景，搭配柔和的三点布光，主光从侧上方打亮装置主体结构，辅光补全暗部细节避免死黑，轮廓光勾勒装置边缘提升立体感，地面添加柔和的投影效果增强真实感。设计思路上，该装置通过皮带传动实现一级减速与动力缓冲，再通过多级行星齿轮结构实现大传动比减速输出，兼具过载保护与大扭矩输出的特性，可广泛应用于工业输送、自动化设备驱动等场景，建模时充分考虑了各部件的装配关系与运动逻辑，可直接用于运动仿真演示，验证传动过程的干涉情况与传动比参数。
